Semtech SC189 regolatori step-down
I regolatori step down SC189 di Semtech forniscono fino a 1,5 A di corrente di uscita in un pacchetto 2 mm x 2 mm ultra-piccolo a basso profilo o un pacchetto SOT23-5 a basso costo. Con solo tre componenti di filtro esterni, l'SC189 è una soluzione completa di regolatore step-down. I regolatori SC189 presentano un intervallo di tensione di ingresso da 2,9 V a 5,5 V con uscite programmate in fabbrica da 1,0 V a 3,3 V o uscita regolabile tramite un partitore resistivo esterno.
Il convertitore consente piccoli componenti di filtraggio L/C funzionando a una frequenza di commutazione 2,5 MHz fissa. Compatibile con induttori e condensatori su chip, l'architettura in modalità tensione offre un ingombro minimo sul PCB e un costo complessivo del sistema più basso. È possibile ottenere un ingombro totale di 25 mm2 e un'altezza della soluzione < 1 mm, rendendo SC189 la soluzione ideale per i sistemi ad alta densità.
I regolatori step down SC189 di Semtech forniscono protezioni per salvaguardare il dispositivo e il sistema in condizioni di guasto. Questi includono la sottotensione in ingresso, la sovratensione in uscita, il cortocircuito in uscita e la protezione da sovratemperatura.
L'SC189 è offerto in un pacchetto termicamente migliorato, 2 mm x 2 mm x 0,6 mm MLPD-UT6 o SOT23-5.
Caratteristiche
- Intervallo VIN da 2,9 V a 5,5 V
- Opzioni VOUT da 1,0 V a 3,3 V
- Corrente di uscita fino a 1,5 A
- Soluzione con ingombro ultra ridotto e altezza < 1 mm
- Frequenza di commutazione di 2,5 MHz
- Efficienza fino all'93%
- Basso rumore in uscita nell'intervallo di carico
- Risposta transitoria eccellente
- Avvia l'uscita pre-bias
- 100% funzionamento a basso dropout con ciclo di lavoro
- Corrente di spegnimento 1 µA
- Avvio progressivo interno
- Blocco di ingresso sottotensione
- Sovratensione in uscita, protezione del limite di corrente
- Protezione da sovratemperatura
- Tensione di uscita regolabile
- Disponibile nel pacchetto SOT23-5 e nel pacchetto 2 mm x 2 mm x 0,6 mm termicamente migliorato MLPD-UT6
- Intervallo di temperatura da -40 °C a +85 °C
- Completamente conforme a WEEE e RoHS
Applicazioni
- Radio Bluetooth
- DSC e PMP
- Dispositivi GPS
- Sistemi xDSL
- Regolatori POL
- HDD portatile
- LAN wireless

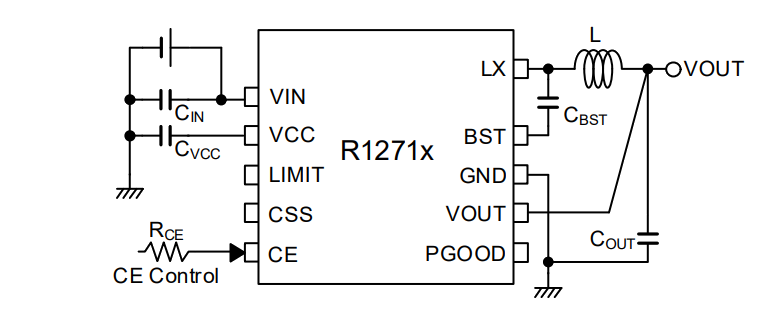

Applicazione tipica
