Semtech LoRa casa intelligente™ LLCC68 Ricetrasmettitore RF
Il ricetrasmettitore RF Semtech LoRa Smart Home™ LLCC68 è un ricetrasmettitore radio sub-GHz ideale per applicazioni a lungo raggio. Questo ricetrasmettitore è un ricetrasmettitore half-duplex in grado di funzionare a bassa potenza nella banda di frequenza ISM (960 MHz, scientifica e medica) da 150 MHz a 960 MHz. Il ricetrasmettitore RF LLCC68 è progettato per una lunga durata della batteria con 4,2 mA di consumo di corrente di ricezione attiva. Questo ricetrasmettitore RF funziona nell'intervallo di temperatura da -40°C a +85°C. Il ricetrasmettitore LLCC68 è un dispositivo a radiofrequenza ad alte prestazioni con elevata resistenza ESD e latch-up. Le applicazioni includono casa intelligente, comunità intelligente e consumatore.
Il ricetrasmettitore RF Semtech LoRa casa intelligente LLCC68 è alloggiato in un pacchetto 4,0 mm x 4,0 mm QFN-24 con fattore di forma ridotto ed è privo di piombo, alogeni e conformità RoHS/RAEE.
Caratteristiche
- Modem a lungo raggio (LoRa) e calettatura a spostamento di frequenza (FSK).
- Budget massimo per il collegamento 151 dB
- PA ad alta efficienza +22 dBm o +15 dBm
- Corrente RX bassa di 4,6 mA
- Convertitore DC-DC integrato e basso dropout (LDO)
- Bit rate programmabile da 1,76 kbps fino a 62,5 kbps LoRa e 300 kbps FSK
- Alta sensibilità fino a -129 dBm
- Immunità di blocco di 88 dB con offset di 1 MHz
- Rifiuto co-canale di 19 dB in modalità LoRa
- FSK, FSK gaussiano (GFSK), Calettatura a spostamento minimo (MSK), MSK gaussiano (GMSK) e modulazione LoRa
- Sincronizzatore bit integrato per recupero clock
- Rilevamento automatico dell'attività del canale (CAD) con accoppiamento antiferromagnetico ultraveloce (AFC)
- Le velocità di trasmissione dati di LoRaWAN® vanno da SF7 a SF9 a 125 kHz, da SF7 a SF10 a 250 kHz e da SF7 a SF11 a 500 kHz
- package QFN-24 4,0 mm x 4,0 mm
- Senza piombo, senza alogeni e conforme a RoHS/WEEE
Applicazioni
- Contatori intelligenti
- Catena di fornitura e logistica
- Automazione per edifici
- Sensori agricoli
- Città intelligenti
- Sensori del punto vendita al dettaglio
- Monitoraggio delle risorse
- Luci stradali
- Sensori di parcheggio
- Sensori ambientali
- Sanità
- Sensori di protezione e sicurezza
- Applicazioni di controllo remoto
Specifiche
- Gamma di frequenza del sintetizzatore da 150 MHz a 960 MHz
- Portata di tensione di alimentazione da 1,8 V a 3,7 V
- Potenza in uscita di 22 dBm
- Intervallo di temperatura operativa da -40 °C a 85 °C
Schema a blocchi

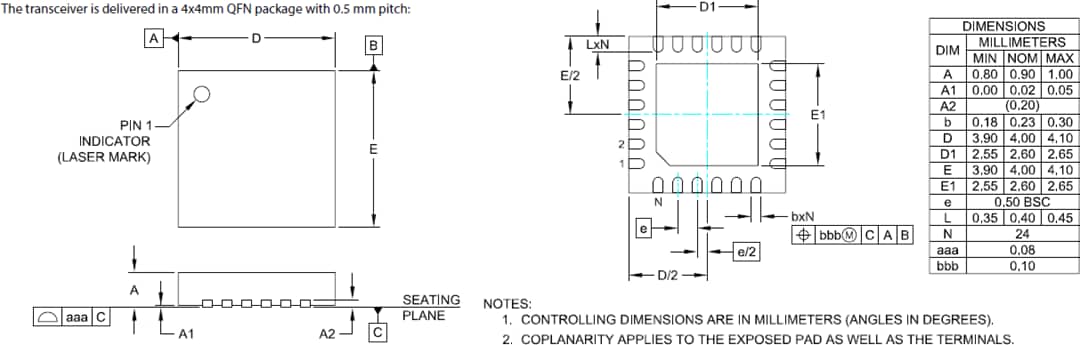

Profilo del package
Strumenti di sviluppo
Connected Development Scheda di sviluppo e progetto di riferimento XCVR SX126
Una soluzione di sviluppo compatta ed economica per diverse applicazioni wireless a lungo raggio.
Semtech LLCC68 Schermi LoRa Core™ Mbed™
Combina il ricetrasmettitore RF LoRa LLCC68 con la piattaforma per dispositivi internet delle cose (IoT) ARM ® Mbed.
Semtech Kit di sviluppo Hub a canale singolo
Provides basic access for LoRaWAN® networks based on a single LoRa® Transceiver chip.
M5Stack U170-433 LoRa Unit 433MHz with Antenna
LoRa communication module that uses the LLCC68 chip.
Filtro associato
Johanson Technology 0900FM15D0039001E Impedance-Matched Filter
Impedance-matched filter designed for the Semtech SX1261, SX1262, and LLCC68 RF transceivers.
