Semtech CI di protezione HotSwitch ® HS2240P e HS2950P

I CI di protezione HotSwitch ® HS2240P e HS2950P di Semtech  sono progettati per proteggere da varie condizioni di sovraccarico elettrico (EOS), inclusi fulmini, scariche elettrostatiche (ESD), cortocircuiti e corrente di spunto. I CI HotSwitch sono interruttori di alimentazione altamente integrati collegati alla barra di alimentazione principale per accendere e spegnere un carico secondo necessità dell'applicazione. Questi dispositivi rilevano le sovratensioni elettriche e forniscono una solida sicurezza al sottosistema a valle scollegando con delicatezza il carico dalla fonte di alimentazione.

L'HS2240P di Semtech è offerto in un pacchetto DFN-14 3,5 mm x 2,0 mm x 0,57 mm. HS2950P è offerto in un package 3,0 mm x 3,0 mm x 0,55 mm DFN-12. I CI HotSwitch compatti e altamente integrati rappresentano la sostituzione ideale dei fusibili convenzionali e di altri dispositivi di protezione, riducendo la distinta base del progetto e i requisiti di spazio complessivi sul PCB.

Caratteristiche

  • HS2950P
    • Intervallo di tensioni di ingresso da 2,7 V a 29 V
    • Corrente di uscita fino a 5 A
    • Basso Ron di 25 mΩ
    • Interruttore di carico integrato
    • Protezione da sovratensione regolabile
    • Limite di corrente regolabile
    • Avvio progressivo regolabile
    • Scarica automatica in uscita
    • Riavvio automatico dopo ogni guasto eccetto OVP e UVL
  • HS2240P
    • Tensione di ingresso da 2,7 V a 22
    • Corrente di uscita CC fino a 3,1 A
    • Limite di corrente fisso 3,9 A (tipico)
    • Basso Ron di 40 mΩ
    • Alta capacità di sovratensione
      • CEI 6100-4-5 40 A (8/20 μs)
      • CEI 610000-4-5 2 kV (1,2/50 μs)
    • Protezione da sovratensione e avviamento progressivo regolabili
    • Tensione di limitazione della sovratensione costante

Applicazioni

  • Telecomunicazioni
  • Apparecchiature per il collegamento in rete
  • Set-top box
  • Televisori intelligenti
  • Lettori multimediali
  • Prodotti di consumo
  • Apparecchiature industriali
  • Server
  • USB Vbus

Risorse

Video

Esempi di applicazione

Infografica - Semtech CI di protezione HotSwitch ® HS2240P e HS2950P

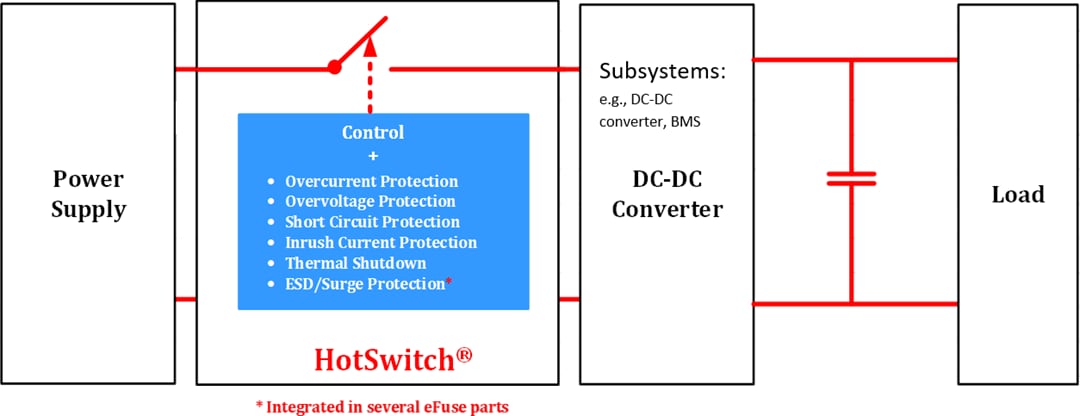

Diagramma di applicazione

Schema di circuito di applicazione - Semtech CI di protezione HotSwitch ® HS2240P e HS2950P
