onsemi Interruttore di protezione da sovratensione e sovraccarico FPF2188L
L'interruttore di protezione da sovratensione e sovra-tensione FPF2188L di Onsemi è progettato per il percorso di alimentazione nelle applicazioni USB Type-C®/Power Delivery (PD). Il FPF2188L ha un percorso di alimentazione a singolo ingresso e singolo output (SISO). Il percorso di alimentazione (da VBUS a VOUT) è un attivo-basso, 28V/6A-rated MOSFET di potenza interruttore che supporti è un morsetto interno per protezione da sovratensione OVP selezionabile da GPIO.
Il BUS_DET è abbinato a un LDO sempre attivo per alimentare i dispositivi a valle quando VBUS supera i 3,1 V, indipendentemente dagli stati OVLO ed ENB. Questa funzionalità fornisce un'alimentazione di sistema senza batteria. Il FPF2188L è dotato del pin OTG_DET, che fornisce energia al dispositivo quando viene inserito un dispositivo OTG. Supporterà l'accensione del MOSFET di potenza anche quando la tensione VBUS è bassa.
Il FPF2188L di onsemi presenta un percorso di scarica attivo a VBUS, in conformità con la PD USB Type-C. Il FPF2188L è disponibile in un package WL-CSP (Wafer-Level Chip-Scale) con 20-bump e passo di 0,4 mm.
Caratteristiche
- Interruttore di protezione da sovratensione e sovraccarico SISO (single-input single-output)
- Protezione da sovratensione a 200 V a VBUS secondo la norma IEC 61000-4-5
- Spina hot plug massima 28 V
- Intervallo di tensione VBUS da 2,7 V a 21.0 V
- Capacità di corrente continua massima 6 A
- 9 m tipico bassa resistenza ON a 5 V/+25 °C
- Livello di attivazione OVP selezionabile tramite GPIO
- Tempo di risposta OV ultrarapido di 50 ns (tip.)
- Uscita LDO sempre attiva, BUS_DET
- Alimentazione dell'alimentazione di avvio OTG OTG_DET
- Percorso di scarica attivo su VBUS
- FLAGB OVP a drain aperto
- Protezione da sovratemperatura (OTP)
Applicazioni
- Ricevitori portatili
- Tablet

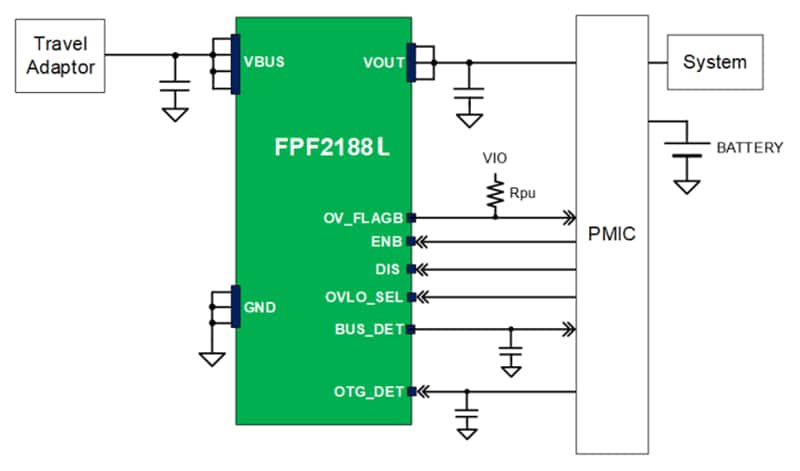

Applicazione Tipico
Diagramma a blocchi funzionale
Pubblicato: 2025-09-30
| Aggiornato: 2025-10-10
