Samtec Connettori RF di precisione e assemblaggi di cavi
I connettori RF di precisione e gli assemblaggi di cavi di Samtec supportano le tecnologie a microonde/onda millimetrica. I connettori da 50Ω e gli assemblaggi di cavi sono caratterizzati da bande ad alta frequenza (DC a 110 GHz) e forniscono eccellente ripetibilità e basso VSWR. I connettori RF di precisione e gli assemblaggi di cavi di Samtec offrono risultati elettrici e meccanici precisi e le prestazioni necessarie per spostarsi nello spettro delle onde millimetriche fino a 110GHZ.
Caratteristiche
- Connettori
- bande ad alta frequenza da 18 GHz a 110 GHz
- da 1,0 mm a 110 GHz
- 2,40 mm e 1,85 mm sono interaccoppiabili
- Accoppiamento incrociato da 2,92 mm in base ad altri standard del settore (SMA)
- Assemblaggi di cavi
- Design dielettrico dell'aria
- Bassa VSWR e perdita di inserzione
- Interfaccia robusta per prestazioni costanti e affidabili
- Adattatori intraserie e in serie disponibili
1mm
• Performance to 110GHz (W-band)
• Robust mechanical design and threaded coupling
• 50Ω impedance
• Ideal for high-performance test applications
• 0.047" low-loss flexible microwave cable assemblies (RF047-A series)
• Edge launch and solderless compression with narrow body for improved density (100-EL series)
• Cable connectors (PRF10 series)
• Between-series adaptors (1mm to 1.85mm: PRFBA series)
• RF torque wrenches available for easy installation/removal (CAT-RF-TRQ-03 series)
1,35 MM
• Visualizzazione 1,35 mm
• Fino a 90 GHz
• Montaggio a compressione, stripline o microstrip
• Lancio verticale senza saldatura, sostituibile sul campo
• Disponibile con flangia a 2 fori
1,85 mm
• Visualizzazione 1,85 mm
• Fino a 65 GHz
• Design dielettrico ad aria per un basso VSWR e perdita di inserzione
• Assemblaggi di cavi a onde millimetriche a bassa perdita, disponibili su cavi da 0,047" o 0,086"
• Sono disponibili connettori per cavi e interconnessioni a livello di scheda per montaggio a compressione
• Interaccoppiabile con 2,40 mm
2,4 mm
• Visualizzazione 2,40 mm
• Fino a 50 GHz
• Design dielettrico ad aria per un basso VSWR e perdita di inserzione
• Interfaccia robusta per prestazioni costanti e affidabili
• Gruppi di cavi a onde millimetriche a bassa perdita, disponibili su cavi da 0,047", 0,085", 0,086" e ottimizzati per Samtec
• Sono disponibili connettori per cavi e interconnessioni a livello di scheda per montaggio a compressione
• Interaccoppiabile con 1,85 mm
2,92 mm
• Visualizzazione 2,92mm
• Fino a 40GHz
• Design dielettrico ad aria per basso VSWR e perdita di inserzione
• Interfaccia robusta per prestazioni costanti e affidabili
• Interaccoppiabile con 3,50 mm e HSMA ARM
3,50 mm
• Visualizzazione 3,50mm
• Fino a 34 GHz
• Design dielettrico dell'aria per bassa VSWR e perdita di inserzione
• Interfaccia robusta per prestazioni costanti e affidabili
• Interaccoppiabile con 2,92 mm e SMA
• Disponibili morsettiere per cavi e connettori ad alte prestazioni
SMA to 26.5GHz
• Performance to 26.5GHz
• Robust mechanical design and threaded coupling
• 50Ω impedance
• Intermateable with 2.92mm and 3.50mm
• Nitrowave™ phase and amplitude stable high-performance microwave cable assemblies (LL043 series)
• 0.047", 0.086", 0.178", and 0.277" low-loss flexible microwave cable assemblies (RF047-A, RF086, RF180, and RF280 series)
• Through-hole, mixed-technology, surface mount, or edge mount soldered board connectors (SMA series)
• Cable connectors (PRF01 series)
• RF Torque Wrenches available for easy installation/removal (Stainless steel SMA: CAT-RF-TRQ-01 series, Brass SMA: CAT-RF-TRQ-02 series)
SPM
• Visualizzazione SPM
• Fino a 65GHz
• Ingombro minimo, 30% più piccolo di SMP
• Design a innesto per un accoppiamento facile e veloce
• Fermo completo o foro liscio per diverse forze di ritenzione
• Adattatore Bullet per applicazioni di accoppiamento cieco scheda-scheda
• Sono disponibili morsettiere per cavi a onda millimetrica a bassa perdita
SMP
• Performance to 40GHz
• Push-on coupling for quick, easy mating and blind mate
• Compensates for misalignment in X and Y directions
• 50Ω impedance
• Board-to-board or cable-to-board mated sets
• Full detent, limited detent, smooth bore, or catcher’s mitt
• 0.047" and 0.086" low-loss flexible microwave cable assemblies (RF047-A, RF086, and RF23C series)
• Surface mount stub launch, mixed-technology with stub launch, edge mount, or through-hole (SMP series)
• In-series bullet adaptors (SMP-B series)
• Cable connectors (PRF00 series)

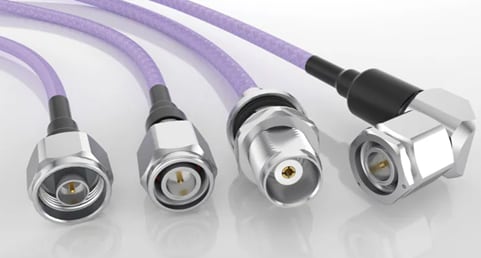

N Type and TNCA
• Performance to 18GHz
• Larger diameter, 0.178"and 0.277" cable assemblies for even lower loss over longer distances (RF180 and RF280)
• Cable connectors (N Type: PRF06 series, TNCA: PRF04 series)
• RF torque wrenches available for easy installation/removal (N Type: CAT-RF-TRQ-05, TNCA: CAT-RF-TRQ-04 series)
Flexible Micro Waveguide
• Performance: V-band (50GHz to 75GHz)
• Flexible cabled design with threaded coupling (WF15 series)
• Dynamically stable
• Near-zero loss performance
• Ultra-small form factor
• Adaptor: UG-385 to threaded waveguide jack (WGBA series)
