Renesas Electronics Microcontroller a 32 bit RX26T

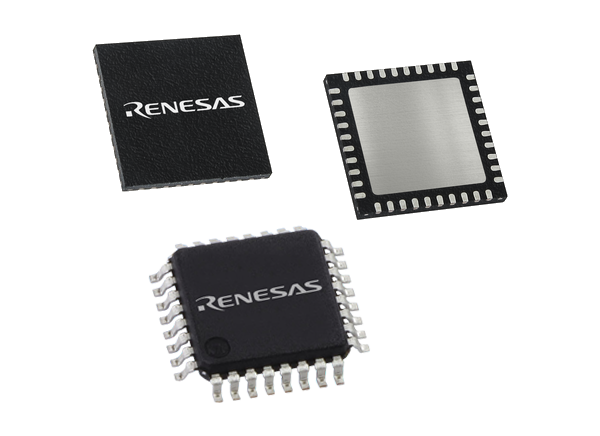

I microcontrolloler a 32 bit RX26T di Renesas Electronics sono dispositivi compatibili a 5 V dotati di controllo a doppio motore che utilizzano il controllo orientato sul campo (FOC) e il controllo della correzione del fattore di potenza (PFC) su un singolo chip. Il core RX26T RXv3 è un core CPU RX di 3a generazione con una frequenza operativa di 120 MHz, memoria flash capace operazioni di lettura a 120 MHz e un’unità di funzione trigonometrica (TFUv2) che offre elevate prestazioni di calcolo.
I microcontroller RX26T di Renesas supportano le funzioni del temporizzatore PWM a 120 MHz (trifase complementare x 2 canali + monofase complementare x 2 canali), mentre la funzione analogica è offerta dal convertitore A/D a 12 bit x 3 unità (2 unità con un circuito sample-and-hold simultaneo a 3 canali).
La linea RX26T include:
• un HOCO con precisione di oscillazione garantita di ±1,0% (-20°C≤Ta)
• memoria flash dati
• PGA a terminazione singola
• un comparatore
• altri componenti in un package QFN compatto attribuito alla riduzione del numero di componenti e al risparmio di spazio
Inoltre, il dispositivo include CAN-FD per la comunicazione interdispositivo ad alta velocità e I3C Basic per la comunicazione ad alta velocità con sensori che consentono trasferimenti dati più rapidi. La memoria flash ha una configurazione a doppio banco e la funzione BGO/SWAP per consentire la riscrittura del firmware senza l'arresto del sistema. Trusted Secure IP-Lite, grazie alla funzione di gestione essenziale integrata e il motore crittografico, riduce il rischio di fughe di informazioni dal sistema.
Caratteristiche
- Core CPU RXv3 da 120 MHz (721 CoreMark);
- FPU di precisione singola, funzione di risparmio del registro in batch per una risposta di interruzione più rapida, acceleratore di funzione trigonometrico (TFU)
- Temperatura di esercizio da -40°C a +105°C
- Fino a 512 KB di memoria flash (accesso in lettura a 120 MHz, funzione dual bank), fino a 64 KB di SRAM
- 16 KB di memoria Data Flash in grado di memorizzare dati come una EEPROM
- Convertitore A/D a 12 bit x 3 unità, convertitore D/A a 12 bit x 2 canali
- comparatore x 6 canali, single-ended PGA x 6 canali;
- PWM 120 MHz
- complementare trifase x 2 canali, complementare 5 fasi x 1 canale, complementare monofase x 8 canali;
- PWM ad alta risoluzione x 4 canali con regolazione della temporizzazione fino ad appena 260 ps (picosecondi)
- Oscillatore su chip ad alta velocità di precisione ±1,0%
- Trusted Secure IP-Lite (AES/TRNG)
- CAN FD (conforme a ISO 11898-1: 2015, massimo 5 Mbps);
- I3C Basic (10Mbps massimo)
Applicazioni
- conversione di potenza digitale con circuito a repartizione d'alimentazione interlacciato PFC:
- L'alimentatore CA/CC con PFC interlacciato totem pole fornisce alta efficienza e bassa ondulazione
- CC/CC risonante LLC ad alta efficienza in grado di supportare una vasta gamma di tensioni di uscita
- MCU ad alte prestazioni con periferiche dedicate per il controllo e la protezione dell'alimentazione per realizzare algoritmi di fascia alta
- Soluzione completa che include i driver e gli accoppiatori
Video

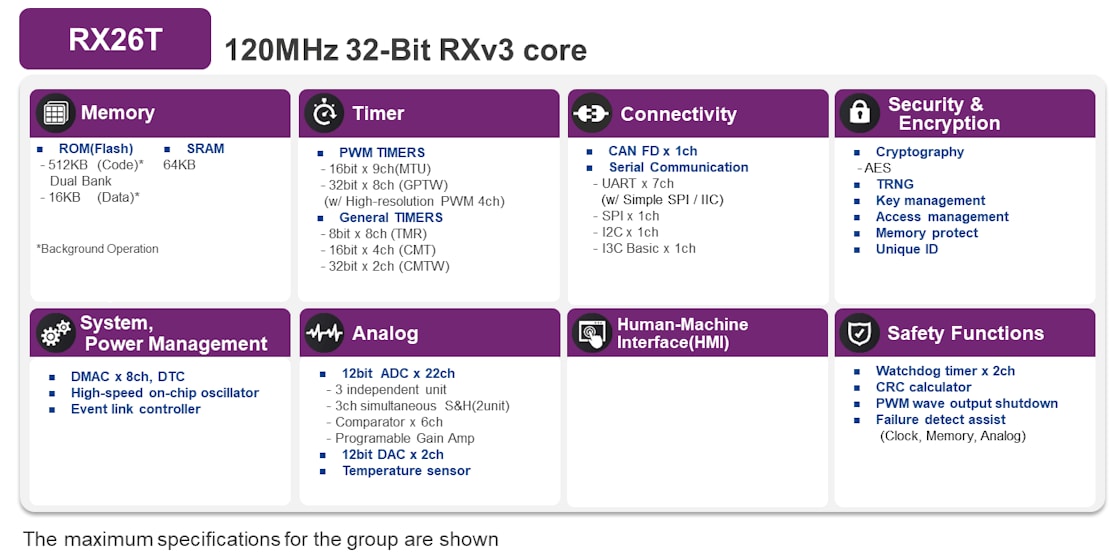

Schema a blocchi

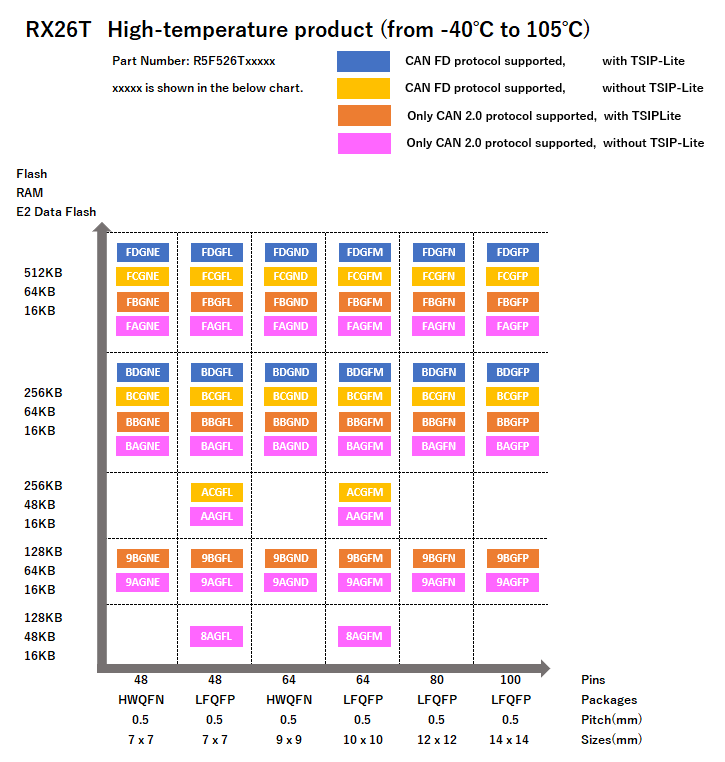

High-Temp Pin-Memory Diagram

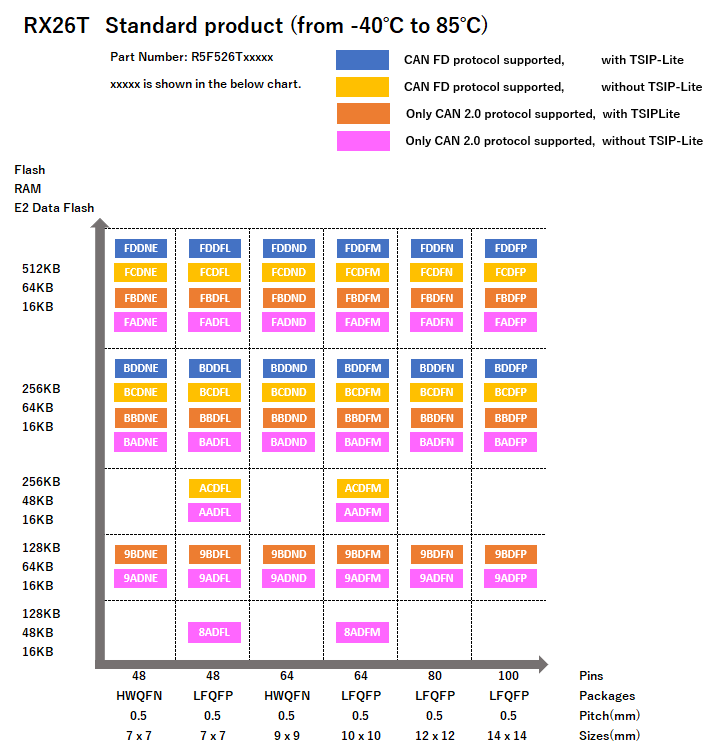

Schema di memoria pin standard
Risorse aggiuntive
- Guida alla migrazione da M16C a RX: timer
- Guida alla migrazione da M16C a RX: clock
- Nota applicativa: guida all’uso della doppia modalità RX
- Aggiornamento tecnico: capacità di disaccoppiamento per stabilizzare la tensione interna
- Nota applicativa: precauzione del funzionamento ad alta temperatura
- Controllo vettoriale senza sensori di un motore sincrono a magneti permanenti
- Architettura a set di istruzioni RXv3 della famiglia RX
- Manuale utente gruppo RX26T: hardware
- Controllo vettoriale per motore sincrono a magneti permanenti con encoder
- Differenze tra il gruppo RX26T e il gruppo RX23T
- Esempio di impostazioni iniziali
- Esempio di utilizzo della funzione di ritardo della richiesta di avvio della conversione A/D con MTU3/GPTW
- Nota applicativa
