Renesas Electronics MCU a basso consumo energetico BLUETOOTH® RL78/G1D
Gli MCU a basso consumo energetico BLUETOOTH® RL78/G1D di Renesas Electronics offrono un basso livello di consumo di corrente a 4,3 mA di corrente di trasmissione RF (uscita 0 dBm) e corrente di ricezione RF 3,5 mA. RL78/G1D fornisce elementi di circuito incorporati che riducono i costi e semplificano la progettazione del circuito per la connessione dell'antenna eliminando le parti esterne. Il software utente è più efficiente con uno stack di software che si aggiorna in modalità wireless.
Gli MCU BLE RL78/G1D di Renesas contengono RL78/G1D, un risonatore a cristalli da 32 MHz per chip RF e un'antenna, il tutto in un modulo compatto (8,95 x 13,35 x 1,7 mm). I pin funzionali dell'RL78/G1D possono essere utilizzati per la configurazione del modem o anche per sfruttare i punti di forza del microcontroller per la configurazione integrata.
Gli MCU RL78/G1D hanno una temperatura di funzionamento da -25 °C a 75 °C e hanno ottenuto la la certificazione ai sensi delle normative Radio Law (Giappone, FCC, CI e CE) e SIG Bluetooth.
Caratteristiche
- Tecnologia a bassa potenza (3,0 V/parte MCU: STOP)
- Trasmettitore RF attivo: 4,3 mA (TIP.)
- Ricevitore RF attivo: 3,5 mA (TIP.)
- Funzionamento di sospensione RF (modalità POWER_DOWN): 0,3 μA (TIP.)
- Ricetrasmettitore RF su chip
- Specifica Bluetooth v4.2 (modalità singola a basso consumo energetico)
- Banda ISM 2,4 GHz, modulazione GFSK, salto di frequenza TDMA/TDD (circuito di crittografia AES incluso)
- Adattabilità, esclusivamente per l'uso come dispositivo slave
- Interfaccia RF a terminazione singola
- Nucleo CPU RL78-S2 a 16 bit
- Architettura CISC (Harvard) con pipeline a 3 stadi
- Tempo minimo di esecuzione delle istruzioni: può essere modificato da velocità elevata (0,03125 μs: funzionamento a 32 MHz con oscillatore su chip ad alta velocità) a velocità ultrabassa (30,5 μs: a 32,768 kHz funzionamento con clock del sottosistema)
- Multipli firmati e non firmati: 16 x 16-32 bit si traducono in 1 ciclo di clock
- Funzione di debug su chip a 1 filo
- Memoria Flash principale
- 128 KB/192 KB/256 KB (dimensione blocco: 1 KB)
- Memoria flash a tensione singola su chip con protezione da cancellazione/scrittura del blocco
- Auto-programmazione con funzione di scambio di avvio sicuro e funzione di finestra di schermatura flash
- Memoria Flash dati
- Flash dati con funzionamento in background
- Dimensioni flash dati: 8 KB dimensioni (dimensione blocco cancellazione: 1 KB)
- Cicli di cancellazione: 1 milione (tip.)
- Tensione di cancellazione/programmazione: da 1,8 V a 3,6 V
- RAM
- Dimensioni 12 KB/16 KB/20 KB
- Supporta operandi o istruzioni
- Ritenzione di backup in tutte le modalità
- Oscillatore su chip
- Oscillatore su chip ad alta precisione per MCU
- Oscillatore su chip a bassa velocità da 15 kHz per MCU
- Oscillatore su chip da 32,768 kHz per clock lento RF
- Controller DMA (Data Memory Access)
- Fino a 4 canali completamente programmabili
- Unità di trasferimento: 8 o 16 bit
- Molteplici interfacce di comunicazione
- 2 I2C semplificati
- 2 CSI (7, 8 bit)
- 2 UART (7, 8, 9 bit)
- I2C
- Gestione della tensione di alimentazione
- Rilevamento di bassa tensione (LVD) con 12 opzioni di impostazione (notifica di interruzione e/o ripristino)
- Monitor/generatore di ripristino all'accensione (POR)
- Timer a funzioni estese
- Timer a 16 bit multifunzione: 8 canali
- Orologio in tempo reale (RTC): 1 canale (calendario completo e funzione di allarme con funzione di correzione dell'orologio)
- Temporizzatore di intervallo: 12 bit, 1 canale
- Temporizzatore di supervisione: 1 canale (funzione finestra)
- Analogico ricco
- Convertitore A/D con risoluzione a 8/10 bit (VDD = da 1,6 a 3,6 V)
- Ingresso analogico: 8 canali
- Riferimento di tensione interno (1,45 V) e sensore di temperatura
- Funzioni di sicurezza
- Conformi agli standard di sicurezza IEC60730 e IEC61508
- I/O per uso generico
- Porta I/O: 32 (I/O a drain aperto N-ch [resistenza alla tensione di 6 V]: 2, I/O a drain aperto N-ch [resistenza alla tensione VDD]: 9
- Supporto per interfaccia a potenziale diverso: può essere collegato a un dispositivo da 1,8/2,5 V
- Funzione di standby
- Parte MCU: modalità a basso consumo energetico: modalità di interruzione, HALT, modalità di risparmio energetico STOP: SNOOZE
- Parte RF: modalità a basso risparmio energetico con impostazione 6 (min. 0,1 μA)
- Tensione di funzionamento/temperatura ambiente di funzionamento
- Da 1,6 V a 3,6 V/da –40 a +85 °C
- Tipo di package e numero di pin
- HWQFN a 48 pin (6 mm × 6 mm) (passo 0,4 mm)
Prodotti correlati
Renesas Electronics RL78 Low Power 8-Bit & 16-Bit Microcontrollers
Ultra lower power MCUs with an extensive range of powerful peripheral functions.

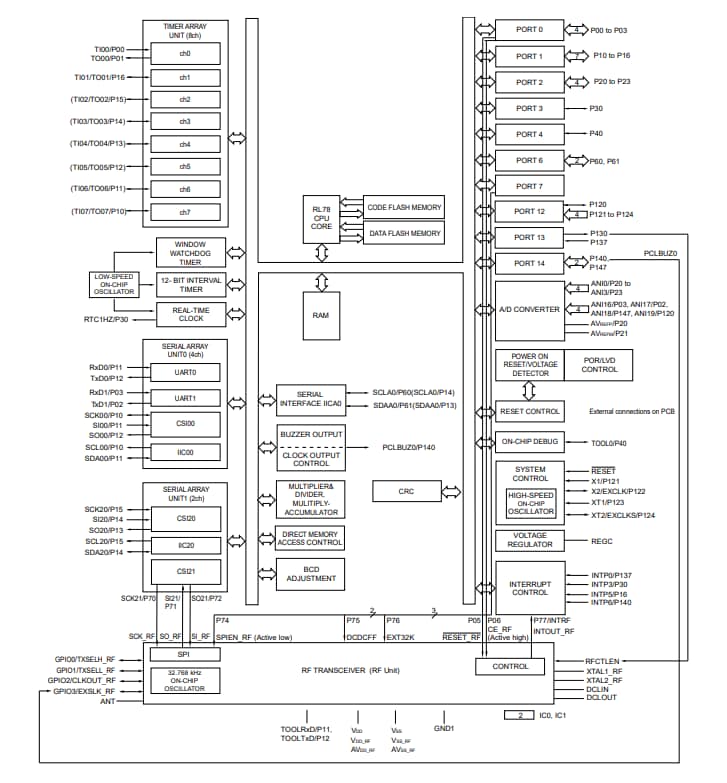

Diagramma a blocchi
Pubblicato: 2020-08-18
| Aggiornato: 2025-11-04
