Renesas Electronics Scheda di prototipazione rapida FPB-RA4E1

La scheda di prototipazione rapida FPB-RA4E1 di Renesas Electronics è una piattaforma di dimostrazione e sviluppo per il gruppo di microcontroller (MCU) a 32 Bit RA4E1. Gli MCU RA4E1 combinano un nucleo Arm® Cortex-M33 da 100 MHz ad alte prestazioni con un consumo energetico attivo ultrabasso. Questi MCU presentano fino a 512 KB di memoria Flash di codice con funzionamento in background, 8 KB di memoria Flash di dati e 128 KB di SRAM con parità. Questi dispositivi altamente integrati includono una vasta gamma di opzioni di connettività, tra cui USB 2.0 a piena velocità, SPI e Quad SPI, I²C e CAN2.0B. Gli MCU RA4E1 incorporano anche funzionalità di sicurezza e protezione Arm TrustZone® insieme a un convertitore A/D a 12 bit (ADC12) e un convertitore D/A a 12 bit (DAC12).

La scheda di prototipazione rapida FPB-RA4E1 di Renesas Electronics include un MCU RA4E1 pre-installato, un'interfaccia USB che può collegarsi a un PC, un debugger integrato e connessioni per opzioni di espansione. Gli utenti possono sviluppare applicazioni di sistemi integrate utilizzando il Flexible Software Package (FSP).

Caratteristiche

MCU R7FA4E10D2CFM preinstallato in un package LFQFP-64
512KB di ROM, 128KB di RAM, 8 KB di memoria Flash dati
Connettore Micro USB tipo B per il debug e l'alimentazione
Collettore di alimentazione esterno a 2 pin
Connettori di espansione compatibili Arduino ™ Uno R3

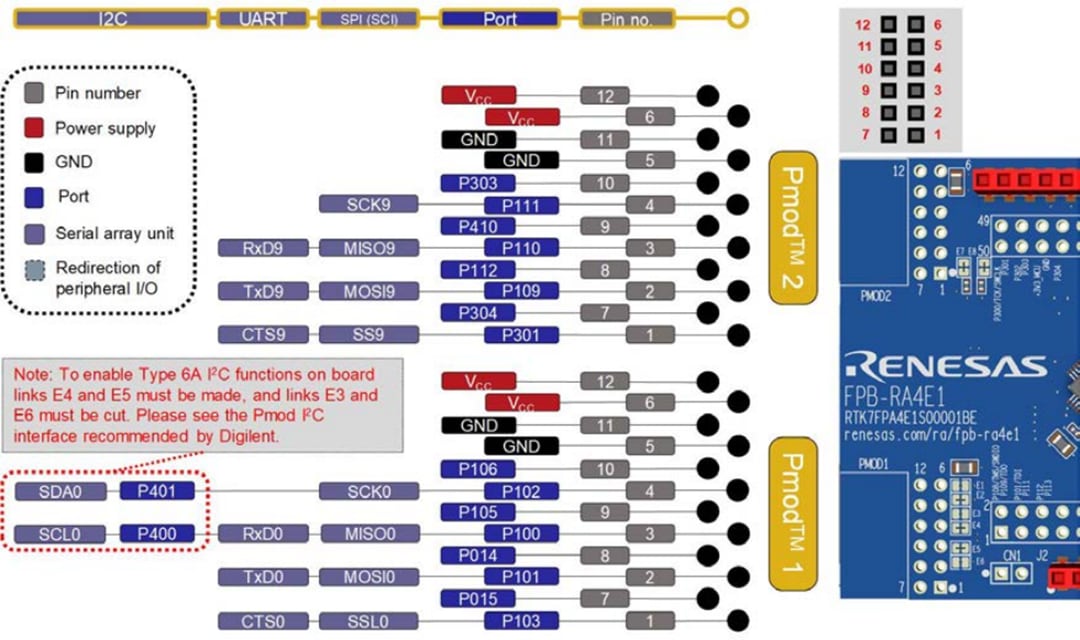

2 connettori Pmod™

Interruttore di ripristino
Interruttore utente
1 indicatore di alimentazione LED verde
1 indicatore di alimentazione/debug LED arancione
2 LED utente verdi
PCB 55 mm x 95 mm

Package software flessibile

Il package software flessibile RA (FSP) di Renesas Electronics fornisce un modo rapido e versatile per creare dispositivi IoT connessi sicuri utilizzando la famiglia di prodotti di microcontroller Arm Renesas RA. FSP fornisce driver periferici pronti per la produzione, FreeRTOS e stack middleware per trarre vantaggio dall'ecosistema FSP.
