Renesas Electronics Driver LED RGBWW DALI
Il driver LED RGBWW DALI di Renesas Electronics offre una soluzione completa e altamente integrata per pilotare cinque strisce LED per luci rosse, verdi, blu e bianche calde/fredde, con un massimo di 70 V e 700 mA ciascuna, il che si traduce in 245 W di potenza LED totale. Il 70 V è potenziato internamente dall'ingresso da 24 VCC.
L'interfaccia di illuminazione indirizzabile digitale (DALI) si sta espandendo per applicazioni di illuminazione domestica e degli edifici. Lo standard DALI 2.0 consente agli utenti di controllare fino a 65 luci individuali o 32 gruppi di luci. Questa configurazione consente una facile impostazione di complesse scene di luci a colori di più apparecchi di illuminazione tramite DALI. Il progetto di riferimento del driver LED RGBWW DALI di Renesas utilizza LED ad alta efficienza energetica, spesso disposti in strisce. RGB è preferibile nell'illuminazione ambientale, ma la luce bianca calda/fredda è necessaria per l'illuminazione generale.
La DIBA totale è ulteriormente ridotta tramite il microcontroller Synergy S128, con una periferica dedicata per DALI 2.0. Il sistema utiizza i 24 V CC standard fornendo una soluzione di alimentazione migliore della categoria.
Caratteristiche
- Driver RGBWW per un massimo di cinque driver 70 V/700 mA = LED 245 W ~ 25.000 Lumen
- Le numerose interfacce includono l'interfaccia DALI 2.0 (periferica inclusa nell'MCU S128), l'interfaccia RS-485 e l'adattatore PMOD per aggiungere connettività wireless (ad es. Bluetooth o Wi-Fi), il tutto con un alimentatore da 24 VCC e basso numero di DIBA

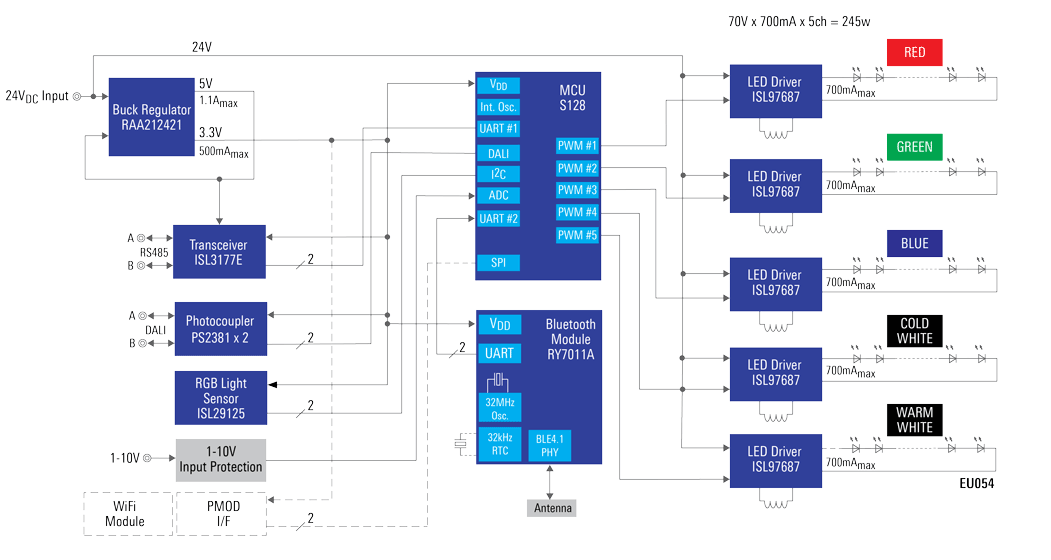

Schema a blocchi di sistema
