Renesas / Dialog Memoria flash seriale SPI a 4 Mbit AT25FF041A
La memoria flash seriale SPI da 4 Mbit AT25FF041A di Renesas/Dialog è una soluzione di archiviazione dati e codice standard per sistemi che richiedono prestazioni di lettura rapide e bassa potenza di sospensione per l’ombreggiatura di avvio/codice e le attività di esecuzione in loco. AT25FF041A offre un set di piedinatura/comando universalmente compatibile e supporta il funzionamento Dual IO, Quad IO e XiP. La memoria flash AT25FF041A Renesas/Dialog presenta un basso consumo energetico e un ampio intervallo di tensioni di funzionamento, ottimizzate per progetti alimentati a batteria.
Caratteristiche
- Piedinatura e set di comandi universalmente compatibili
- Bassa potenza di sospensione per attività bootloader
- Supporta il funzionamento doppio IO, Quad IO e XiP
- Modalità di lettura, avvolgimento e burst continui per XiP
Applicazioni
- Sistemi di archiviazione dati e codici di classe standard
- Design alimentati a batteria
Specifiche
- Intervallo di tensione da 1,65 V a 3,6 V
- Memoria flash 4 Mbit (2 blocchi fisici da 2 Mbit)
- Compatibile con Interfaccia periferica seriale (SPI)
- Supporta le modalità SPI 0 e 3
- Supporta il funzionamento a doppia uscita (1-1-2)
- Supporta il funzionamento a quadrupla uscita (1-1-4)
- Supporta il funzionamento I/O quadruplo (1-4-4)
- Supporta il funzionamento XiP (0-4-4, 1-4-4)
- Frequenza di funzionamento massima 133 MHz con clock-uscita di 8 ns
- Architettura di cancellazione flessibile e ottimizzata per applicazioni di memorizzazione di codici/dati
- Cancellazione blocco 4 kByte uniforme
- Cancellazione blocco 32 kByte uniforme
- Cancellazione blocco 64 kByte uniforme
- Cancellazione chip completo
- Protezione blocco flessibile e non volatile
- 1x identificatore univoco a 128 byte programmato in fabbrica
- Registri di sicurezza programmabili una sola volta (OTP) 3x 128 byte
- Programmazione flessibile
- Programma byte/pagina (da 1 a 256 byte)
- Capacità di modalità programma sequenziale
- Riprende la sospensione del programma di cancellazione
- Comandi di ripristino e fine controllati da software
- Opzione di ripristino hardware (tramite pin di mantenimento)
- Ripristino hardware JEDEC
- Opzione di configurazione del registro di stato non volatile
- Metodologia di lettura ID dispositivo e produttore standard JEDEC
- Parametri individuabili Flash seriale (SFDP) versione 1.6
- Bassa dissipazione di potenza
- Corrente di standby 30 µA (tipica)
- Corrente di spegnimento profondo (DPD) 8,5 µA (tipica)
- Corrente di spegnimento ultra-profonda di 7 nA (UDPD) (tipica)
- Corrente di lettura attiva 8,5 mA (1-1-1 a 104 MHz)
- Corrente di programma 8,5 mA
- Corrente di cancellazione 9,6 mA
- Livelli di pilotaggio pin I/O automatico configurabili dall’utente
- Durata del ciclo di programmazione/cancellazione 100.000
- 20 anni di conservazione dei dati
- Intervallo di temperatura: da -40 °C a 85 °C
- Opzioni di package ecologici standard del settore (senza piombo/alogeni/conformi a RoHS)
- SOIC a 8 piedini (150 mil e 208 mil)
- DFN ultrasottile a 8 pad (2 mm x 3 mm x 0,6 mm)
- WLCSP 8 sfere
- Forma DWF

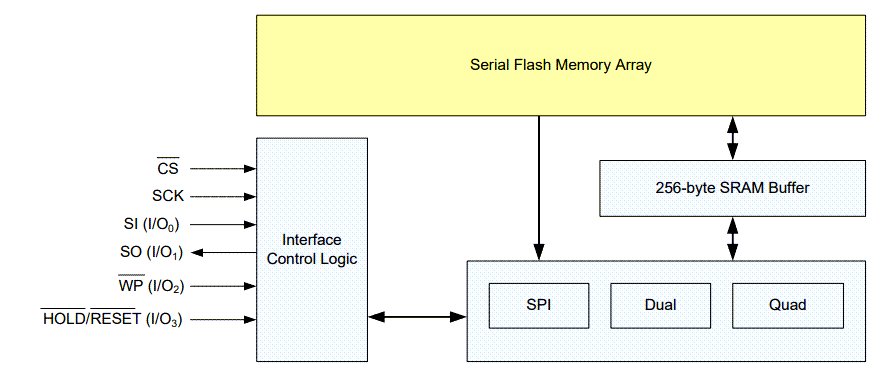

Schema a blocchi
