Renesas / Dialog Modulo SmartBond TINY™ DA14531
Il modulo Renesas / Dialog DA14531 SmartBond TINY™ è specificamente ottimizzato per ridurre in modo significativo il costo dell'aggiunta della funzionalità BLUETOOTH® ® a bassa energia a un sistema IoT. Il modulo a timbro saldabile a mano ha le dimensioni di 12,5 mm x 14,5 mm x 2,8 mm e offre 9 GPIO e un'antenna integrata. Tutti i componenti esterni, inclusi passivi, XTAL, antenna e memoria FLASH, sono integrati in questo modulo in modo che gli utenti non debbano reperire i singoli componenti separatamente. Il modulo SmartBond TINY DA14531 è una garanzia anche per il futuro, grazie alla combinazione di conformità Bluetooth 5.1 e supporto per aggiornamenti software over-the-air.
Il modulo SmartBond TINY assicura una facilità di utilizzo grazie al software per ridurre la soglia di utilizzo della tecnologia BLE o accelerare in modo significativo i tempi di progettazione. Questo modulo DA14531 viene fornito con porta seriali di servizio configurabili (DSPS) e un software senza codice di nuova generazione per progettare applicazioni Bluetooth senza conoscenze Bluetooth o capacità di programmazione avanzate. La combinazione di costo conveniente, potenza inferiore e facilità d'uso lo rendono un prodotto ideale per il mercato di massa, compresa la comunità del produttore. Il modulo SmartBond TINY è certificato per il funzionamento in tutto il mondo, con certificazione Federal Communications Commission (FCC) per le Americhe e CE per l'Europa.
Caratteristiche
- Bluetooth 5.1 qualificato come core
- Antenna integrata
- Certificazione mondiale
- Cortex-M0 + a 16 MHz
- Punteggio IoTMark™-BLE di 18.300
- Corrente MCU da 23,75 µA/MHz
- Memoria:
- RAM da 48 KB
- OTP da 32 KB
- Memoria FLASH da 1 MB
- Intervallo di alimentazione: da 1,8 V a 3,3 V
- Potenza di uscita max: +2,2 dBm
- Sensibilità -93 dBm
- Corrente Rx: 2 mA a 3 V
- Corrente Tx: 4 mA a 3 V
- Interfacce:
- 2 UART
- SPI
- I2C
- ADC a 11 bit a 4 canali
- 9 GPIO
- Sensore di temperatura integrato
- Intervallo delle temperature di funzionamento: da −40°C a +85°C
- Dimensioni: 12,5 mm x 14,5 mm x 2,8 mm
Applicazioni
- Beacon
- Telecomandi
- Tag di prossimità
- Sensori a bassa potenza
- Messa in servizio/distribuzione
- Tubo RF
- Giocattoli
Schema a blocchi

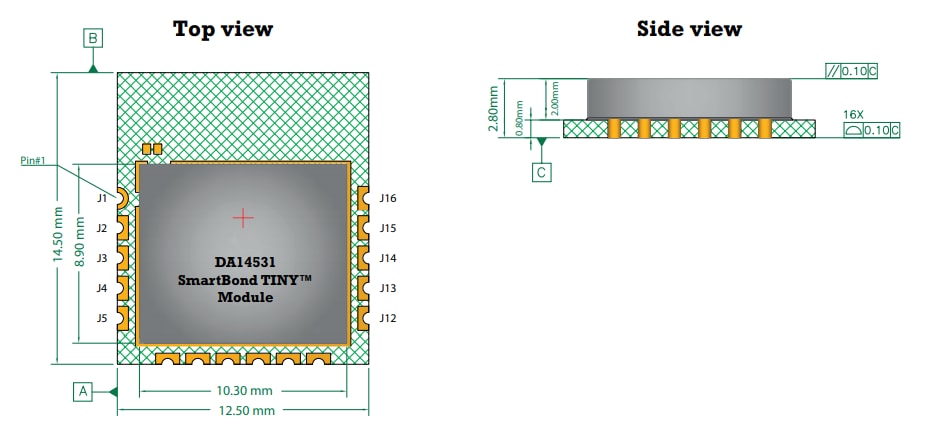

Dimensioni
