Qorvo Amplificatore di potenza a banda larga TGA2962
L'amplificatore di potenza a banda larga TGA2962 Qorvo è fabbricato con il processo QGaN15 GaN su carburo di silicio (SiC) di Qorvo. Questo amplificatore è progettato per funzionare con larghezza di banda di frequenza da 2 GHz a 20 GHz e fornisce 10 W di potenza saturata con ampio guadagno di segnale 13 dB. L’amplificatore di potenza TGA2962 fornisce anche efficienza a potenza aggiunta 22% con polarizzazione di drain 22 V. Questa combinazione di banda larga, potenza, guadagno ed efficienza consente ai progettisti di sistemi di migliorare le prestazioni del sistema riducendo al contempo le dimensioni e i costi. L’amplificatore TGA2962 è ideale per sistemi di comunicazione a banda larga, militari, guerre elettroniche, strumentazione di prova e applicazioni radar.
Caratteristiche
- Intervallo di frequenze: da 2 GHz a 20 GHz
- Potenza saturata da 10 W
- Guadagno di potenza di 13 dB (27 dBm PIN)
- Piccolo guadagno segnale 20 dB
- > 40 dBm PSAT (27 dBm PIN)
- > 22% di efficienza a potenza aggiunta (27 dBm PIN)
- Intervallo temperatura di funzionamento da -40 °C a +85 °C
- Polarizzione
- Tensione di drain 22 V (VD)
- Corrente di drain 1.680 mA (IDQ)
- Dimensioni die 3,24 mm x 3,24 mm x 0,10 mm
Applicazioni
- Sistemi di comunicazione
- Elettronica militare
- Radar
- Apparecchiature di prova

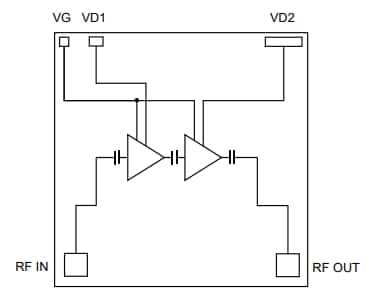

Diagramma a blocchi funzionale
