Qorvo Amplificatore CATV da 75 Ω QPL1811
L'amplificatore CATV da 75 Ω QPL1811 di Qorvo è un amplificatore MMIC DOCSIS 4.0 ad alte prestazioni e a banda larga progettato con la tecnologia pHEMT GaAs. Una configurazione Darlington è utilizzata per le prestazioni a banda larga con circuito di polarizzazione attivo su chip, per una corrente di polarizzazione costante e prestazioni ripetibili. L'amplificatore CATV da 75 Ω QPL1811 di Qorvo include due amplificatori utilizzati in configurazione push-pull per eccellenti prestazioni di linearità di secondo e terzo ordine.
L'amplificatore CATV da 75 Ω QPL1811 è disponibile in un package SOIC compatto a 8 pin e ottimizzato per basso rumore e alta linearità.
Caratteristiche
- Alimentazione singola da 5V a 7V
- Guadagno elevato di 16 dB @ 1800 MHz
- +42dBm OIP3
- +24dBm P1dB
- Dimensioni compatte SOIC a 8 pin
- Funzionamento da 50 MHz a 1800 MHz che supporta DOCSIS 4.0
- Tecnologie per dispositivi GaAs pHEMT
Applicazioni
- Amplificatori e nodi CATV a banda larga
- Amplificatore driver di linea CATV
- DOCSIS 4.0
- Amplificatori da 75Ω
Strumenti di sviluppo
Qorvo Scheda di valutazione QPL1811EVB
Consente agli utenti di valutare la frequenza dell'amplificatore CATV da 50 MHz a 1800 MHz QPL1811 da 75 Ω.
Prodotti correlati
Qorvo Amplificatori CATV QPL181x
Amplificatori RF pHEMT GaAs con un intervallo di frequenze da 50 MHz a 1800 MHz, ideali per applicazioni DOCSIS 4.0.

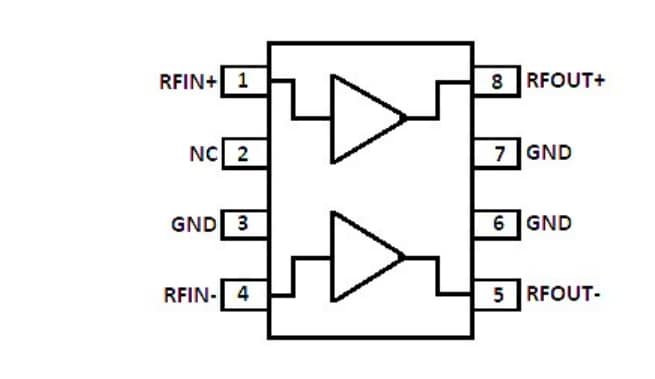

Schema a blocchi funzionale
