Qorvo Interruttore di instradamento DP4T a banda larga QPC1220Q
L' interruttore di instradamento DP4T a banda larga QPC1220Q di Qorvo è un interruttore indirizzabile a quattro vie a bassa perdita e ad alta linearità con prestazioni ottimizzate, per applicazioni di instradamento di trasferimento. Il QPC1220Q integra un sistema di controllo seriale compatibile con lo standard RFFE. Le linee selezionate (SID) forniscono indirizzabilità USID e fino a due posizioni del QPC1220Q sulla stessa struttura.
Il QPC1220Q di Qorvo esegue una singola alimentazione di tensione VIO ed è inserito in un package compatto di matrice di griglia di terra (LGA) di 2,0 mm x 2,0 mm. Questo dispositivo offre ai progettisti un piccolo interruttore di facile utilizzo, per una rapida integrazione in sistemi multimodali e multi-banda.
Caratteristiche
- Certificazione AEC-Q100 classe 2
- Eccellente perdita di inserzione e prestazioni di isolamento
- Elevata linearità
- Interfaccia di controllo RFFE 2.1
- Prestazioni a banda larga adatte per molteplici interfacce aeree, comprese le applicazioni 5G
- Intervallo di frequenze da 617 MHz a 6000 MHz
- Consumo di corrente molto basso
- ID Slave per posizioni multiple sulla stessa scheda
- I condensatori di blocco CC non sono richiesti nelle applicazioni tipiche
- Alimentazione VIO singola
- Intervallo delle temperature di funzionamento da -40 °C a +105 °C
- Package LGA16 da 2,0 mm x 2,0 mm x 0,52 mm
- Senza piombo, senza alogeni e conforme a RoHS
Applicazioni
- Instradamento 5G
- Telematica per automobili
- Applicazioni a banda per cellulari
- Applicazioni GSM, CDMA, WCDMA e LTE multimodali
Strumenti di sviluppo
Qorvo Kit di progettazione QPC1220QDK
Piattaforma di dimostrazione e sviluppo per l'interruttore di instradamento DP4T a banda larga QPC1220Q.

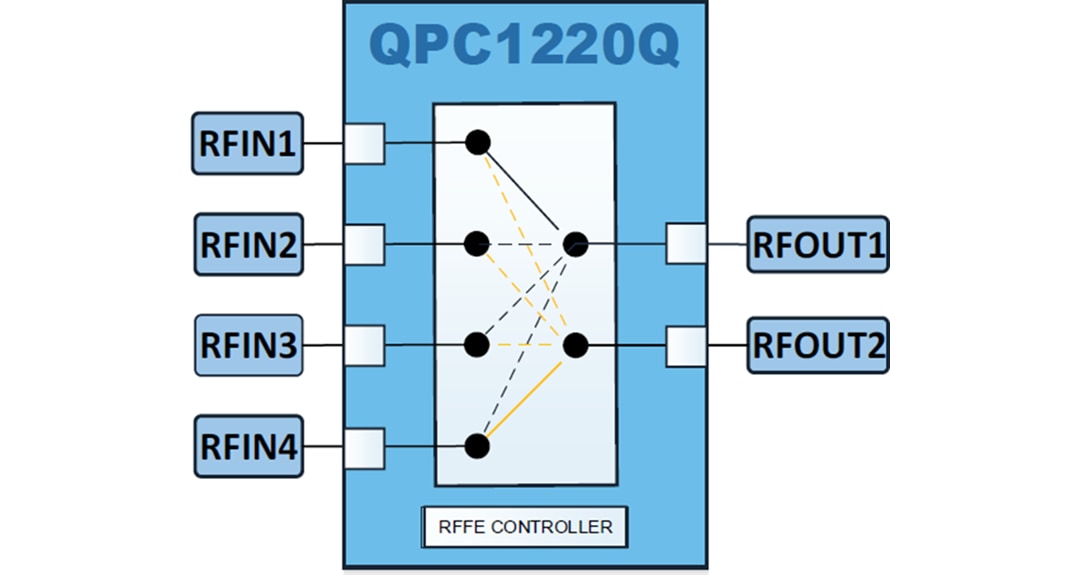

Diagramma a blocchi

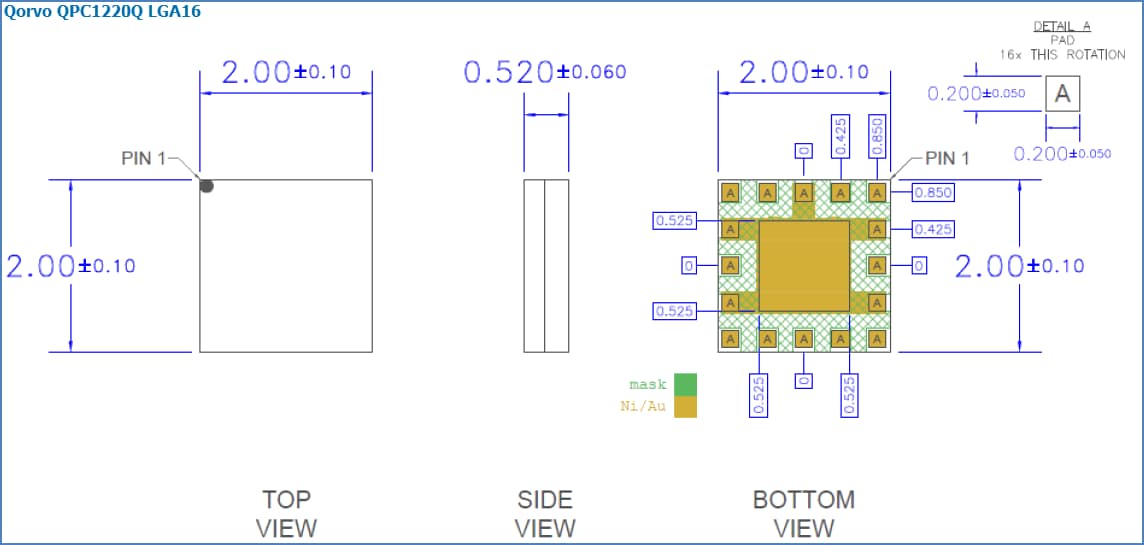

Profilo del package
Pubblicato: 2021-05-12
| Aggiornato: 2022-03-11
