Qorvo Amplificatori Driver a guadagno variabile QPA1008

Gli amplificatori Driver a guadagno variabile QPA1008 di Qorvo offrono due fasi nella banda S, alloggiate in un package QFN da 5 mm x 5 mm. Il QPA1008 opera in un intervallo da 2,7 GHz a 3,8 GHz e fornisce 31 dBm di potenza di uscita P1dB con 26 dB di recupero del segnale significativo e più del 30% di PAE.

Gli amplificatori Driver a guadagno variabile QPA1008 di Qorvo presentano un attenuatore di 30 dB all'ingresso e un semplice rilevatore di potenza accoppiato resistivamente (~ -20 dB di accoppiamento) all'uscita. Il dispositivo fornisce un interruttore di controllo della polarizzazione rapido, per operazioni di accensione e spegnimento veloci.

Caratteristiche

  • Intervallo di frequenze da 2,7 GHz a 3,8 GHz
  • Guadagno per piccoli segnali di 28 dB
  • Perdita di ritorno in ingresso: 16 dB
  • Perdita di ritorno in uscita: 15 dB
  • Intervallo di attenuazione: 32 dB
  • 31dBm P1dB
  • Guadagno segnale ampio: 26 dB
  • 35% P1dB PAE
  • Velocità di commutazione polarizzazione 20 ns
  • VCC = 6 V, iCQ = 400 mA di polarizzazione
  • Dimensioni package 5,0 mm x 5,0 mm x 0,82 mm

Applicazioni

  • Radar commerciali e militari
  • Comunicazioni
  • Strumentazione di test

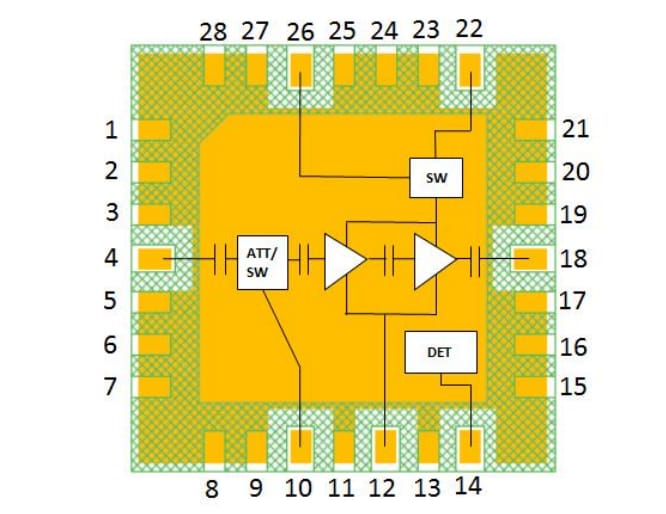

Schema a blocchi funzionale

Schema a blocchi - Qorvo Amplificatori Driver a guadagno variabile QPA1008
