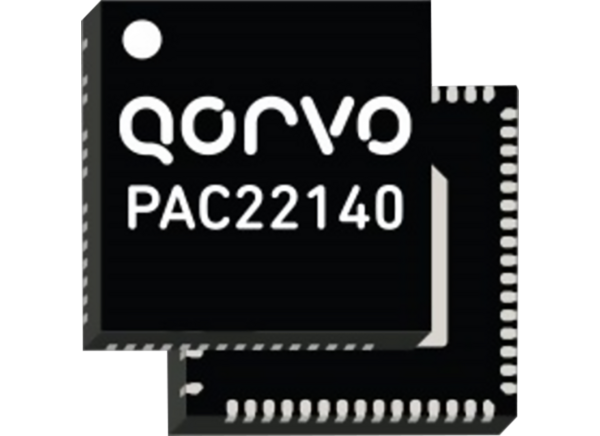

Qorvo Smart BMS PAC22140 con Flash 32 kB e SRAM 8 kB
Qorvo PAC22140 intelligente batteria Monitoring System (BMS) con flash da 32 kB e SRAM da 8 kB monitora i pacchi batteria agli ioni di litio, ai polimeri di litio e LiFePO4 da serie 10 a serie 20. Il PAC22140 integra un microcontroller 50 MHz a 32 bit Arm ® Cortex ® M0 completamente programmabile e include bilanciamento, monitoraggio e protezione delle celle per i gruppi batterie. Il modulo fornisce l’accesso a più periferiche analogiche e digitali necessarie per gestire gruppi batterie a elevato numero di celle. Questi includono un amplificatore differenziale a guadagno programmabile, un adc SAR a 10 bit e più ADC Sigma-Delta a 16 bit per il rilevamento di corrente e tensione. Un controller CC/CC buck ad alimentazione singola 145 V genera una guida di sistema 5 V per alimentare il PAC22140 e una pompa di carica integrata supporta i driver FET di carica e scarica.
Gli Smart BMS PAC22140 di Qorvo sono disponibili in un package QFN a 9 mm 60 pin 9 mm per applicazioni di monitoraggio delle batterie compatte, come e-transport, utensili da giardino, utensili elettrici e un’ampia gestione delle batterie industriali. Le interfacce seriali supportate includono UART/SPI e I2C/SMBus.
Caratteristiche
- 50 MHz ARM Cortex M0 completamente programmabile con flash 32 kB
- Monitoraggio e bilanciamento celle da 10 s a 20 s
- Da 19 V a 145 V buck in ingresso CC/CC
- Pompa di carica ad alta tensione per gate drive
- Regolatore 5V/225mA
- Driver FET CHG/DSG
- FET di bilanciamento cella 20 s (50 mA)
- 16-bit SD ADC per rilevamento di corrente con PGA differenziale
- ADC SD a 16 bit per rilevamento di tensione, bilanciamento delle celle
- ADC SAR a 10 bit per rilevamento tensione/temperatura
- OCP 2-level programmabile
- 9 mm x 9 mm, pacchetto QFN a 60 pin con pad di potenza
- Intervallo di temperatura ambiente da -40°C a +105°C (TA)
Applicazioni
- Utensili da giardino
- Macchine utensili
- Trasporto elettronico
- Ampia gestione industriale della batteria
Video
Strumenti di sviluppo
Qorvo Kit di valutazione PAC22140 (PAC22140EVK1)
Valuta il dispositivo PAC22140 ma sviluppa anche una soluzione di gestione della batteria.

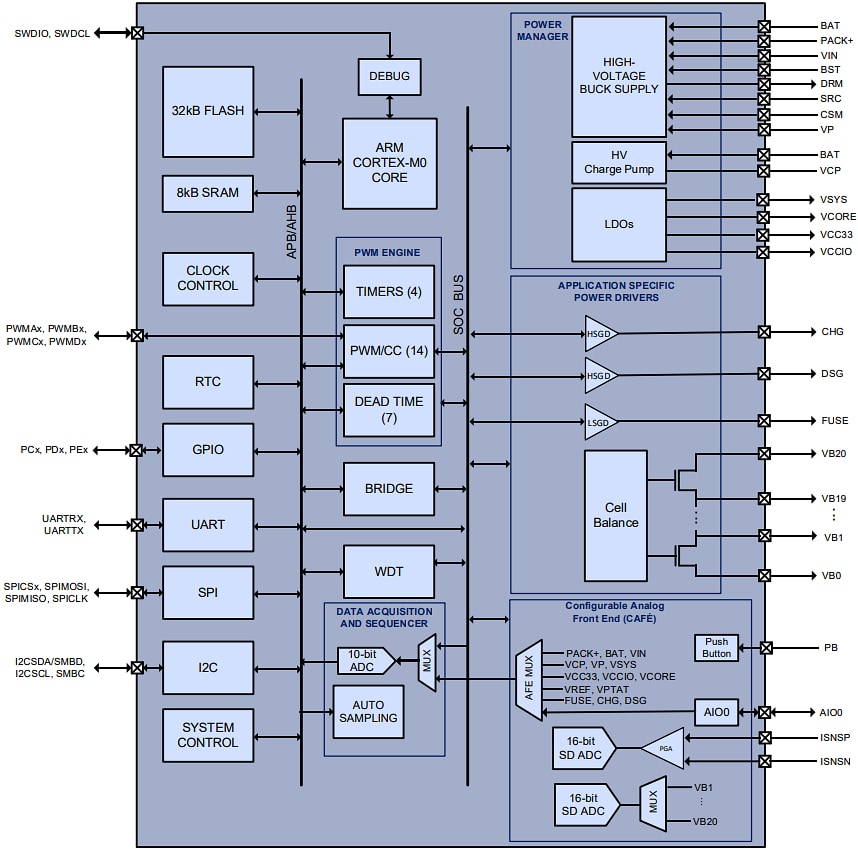

Diagramma a blocchi funzionale
Pubblicato: 2023-03-10
| Aggiornato: 2023-08-21
