Qorvo PMIC avanzato ACT88760
Il PMIC avanzato ACT88760 di Qorvo è un circuito integrato di gestione dell'alimentazione ActiveCiPS™ con sette regolatori di commutazione ad alta efficienza, sei regolatori lineari e undici GPIO. L'ACT88760 gestisce vari processori, tra cui processori video, FPGA, dispositivi indossabili, periferiche e microcontroller. L'ACT88760 consente un'elevata flessibilità attraverso la riconfigurazione I2C per molteplici applicazioni senza la necessità di modifiche della PCB. Esempi di opzioni configurabili includono tensione di uscita, tempo di avvio, velocità di risposta, sequenziamento a livello di sistema, frequenza di commutazione, modalità di sospensione e modalità operative. L'ACT88760 è disponibile in diverse configurazioni predefinite.
L'ACT88760 è progettato per funzionare con una singola batteria agli ioni di litio o ai polimeri di litio con una tensione di ingresso massima di 5,5 V e minima di 2,6 V.
I sette convertitori di commutazione sono convertitori step-down CC-CC a frequenza fissa in modalità corrente di picco. Buck 1/2 e Buck 3/4 possono essere collegati in parallelo per una corrente di uscita di 8 A o 6 A. Le alte frequenze di commutazione consentono la presenza di piccoli induttori, riducendo le dimensioni della soluzione e ottimizzando la risposta transitoria del carico. I convertitori sono compensati internamente per condensatori di uscita in ceramica di piccole dimensioni.
Il PMIC avanzato ACT88760 Qorvo è alloggiato in un package WLCSP a 81 sfere da 3,85 mm x 3,85 mm.
Caratteristiche
- Ampio intervallo di tensioni di ingresso
- Vin = da 2,7 V a 5,5 V
- Soluzione completa di potenza integrata
- 3 regolatori step-down CC/CC (buck) da 4 A
- 2 regolatori step-down CC/CC (buck) da 3 A
- 2 regolatori step-down CC/CC (buck) da 2 A
- Buck parallelabili per una maggiore corrente
- 2 LDO a PSRR alto da 800 mA
- 4 LDO per uso generico da 400 mA
- Modalità interruttore di carico LDO
- Risparmio di spazio
- Completamente integrato
- Fsw elevato = da 1,125 MHz a 2,25 MHz
- Ottimizzato per induttore da 0,47 µH
- Sequenziamento integrato
- Dissipatori LED a corrente costante integrati
- Facile progettazione a livello di sistema
- Sequenziamento configurabile
- Trigger di riattivazione multipli con GPIO
- Sequenziamento continuo delle forniture esterne
- 11 GPIO programmabili
- Altamente configurabile
- Interfaccia µP per reportistica e controllabilità dello stato
- Ripristino programmabile e GPIO di alimentazione efficiente
- Opzioni di sequenziamento flessibile
- Molteplici modalità di sospensione
- DVS integrato
- Interfaccia I2C – 1 MHz
Applicazioni
- Tensione di alimentazione del processore video e del nucleo
- Visione artificiale
- Applicazioni AR/VR
- Applicazioni per la casa connessa
- Dispositivi portatili

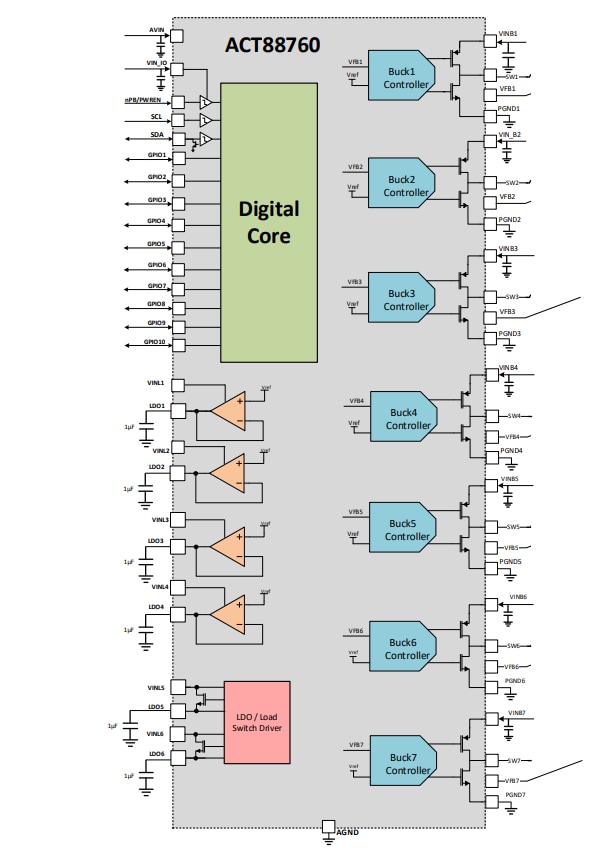

Schema a blocchi
Strumento di sviluppo associato
Qorvo Kit di valutazione ACT88760EVK
Dimostra il CI di risparmio energetico PMU attivo ACT88760-102.E2T.
