Qorvo PMIC avanzato ACT88420

Il PMIC avanzato ACT88420 di Qorvo offre quattro buck, due LDO e interruttori di bypass del carico. Il circuito integrato di gestione dell'energia ActiveCiPS™ integrato ACT88420 è progettato per alimentare una vasta gamma di processori, tra cui applicazioni di unità a stato solido, processori video, FPGA, periferiche e microcontroller. Il dispositivo presenta GPIO a 3 stati più comunicazione I2C, fornendo supporto in più configurazioni senza la necessità di modifiche della PCB. Il tempo di immissione sul mercato è notevolmente migliorato grazie al basso numero di componenti esterni del PMIC e all'elevata configurabilità.

Il PMIC avanzato ACT88420 di Qorvo presenta molte opzioni configurabili, tra cui tensione di uscita a partire da 0,5 V, tempo di avvio, velocità di risposta, sequenziamento a livello di sistema, frequenza di commutazione, modalità a bassa potenza e modalità operative.

L'ACT88420 presenta quattro convertitori step-down CC/CC con FET di potenza integrati e due regolatori a basso dropout (LDO). Buck1, LDO1 e LDO2 possono essere configurati come interruttore di carico. Buck4 può essere configurato come LDO. Ciascun regolatore CC/CC richiede solo tre piccoli componenti per il funzionamento. Gli LDO necessitano solo di due condensatori in ceramica di piccole dimensioni. Tutte le uscite sono altamente configurabili tramite l'interfaccia I2C.

Caratteristiche

  • Intervallo di tensione di ingresso da 2,7 V a 5,5 V
  • BUck 1: Buck/interruttore di carico da 4 A
  • Buck 2: Buck da 2 A
  • Buck 3: Buck da 4 A, ottimizzato per bassa tensione di uscita
  • Buck 4: Il buck da 2 A può essere configurato come LDO da 300 mA
  • Tutti i buck funzionano con induttori da 0,47 uH
  • Interfaccia seriale I2C per monitoraggio e controllo
  • LDO1: L'LDO da 400 mA può essere configurato come interruttore di carico fino a 1 A
  • LDO2: L'LDO da 400 mA può essere configurato come interruttore di carico fino a 400 mA
  • 8 GPIO configurabili, 4 di essi sono GPIO a 3 stati
  • Corrente di riposo ottimizzata ed efficienza a carico leggero

Applicazioni

  • Unità a stato solido (SSD)
  • FPGA
  • Visione del computer
  • Lettori audio/video portatili

Risorse aggiuntive

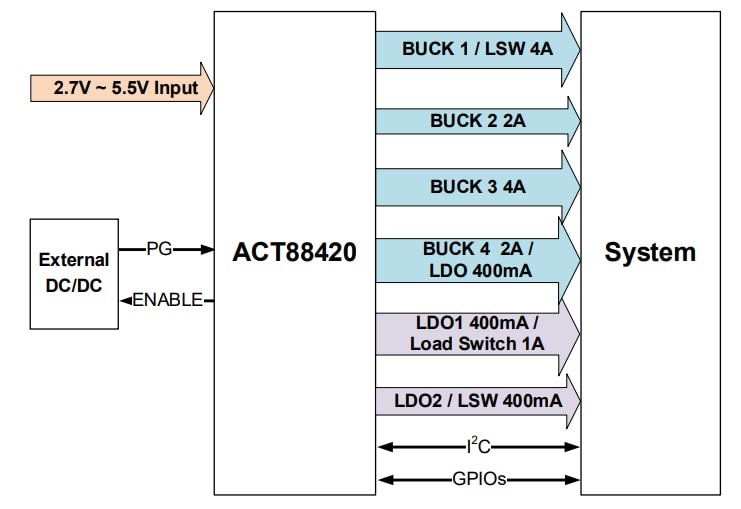

Diagramma di applicazione tipica

Schema di circuito di applicazione - Qorvo PMIC avanzato ACT88420

Diagramma a blocchi

Schema a blocchi - Qorvo PMIC avanzato ACT88420
