onsemi Regolatori LDO NCP59771
I regolatori LDO NCP59771 di onsemi sono VLDO da 1A dotati di pass transistor NMOS e di una tensione di alimentazione di polarizzazione separata (VBIAS). I regolatori LDO NCP59771 offrono una tensione di uscita molto stabile e accurata, con un basso livello di rumore, adatta ad applicazioni sensibili al rumore e con limiti di spazio.
I regolatori LDO NCP59771 di onsemi presentano un basso consumo IQ, ottimizzando le prestazioni delle applicazioni a batteria. Il dispositivo NCP59771 è disponibile in un package chip-scale WLCSP6 da 1,4mm x 0,8mm ottimizzato per applicazioni con limitazioni di spazio.
Caratteristiche
- Intervallo di tensione di ingresso VOUT a 5,5V
- Intervallo di tensione di polarizzazione da 2,5V a 5,5V
- Disponibile in versione a tensione regolabile
- Intervallo di tensione di uscita da 0,4V a 3,0V
- Accuratezza al variare della temperatura: ±1%, 0,5% VOUT @ 25°C
- Dropout Ultra-basso da 1A, tipic. a 50mV
- Corrente di ingresso di polarizzazione molto bassa: tip. a 80A
- Corrente di input di polarizzazione in modalità disattivata molto bassa: tip. 0.5A
- Ingresso di abilitazione a livello logico per il controllo ON/OFF
- Disponibile opzione di scarica in uscita attiva
- Stabile con condensatore in ceramica da 4,7uF
- Disponibile in WLCSP6 - package da 1,4mm x 0,8mm, passo da 0,4mm
- Senza piombo, senza alogeni/senza BFR e conforme alla normativa RoHS
Applicazioni
- Attrezzature con alimentazione a batteria
- Smartphone, tablet
- Fotocamere, DVR, STB e camcorder

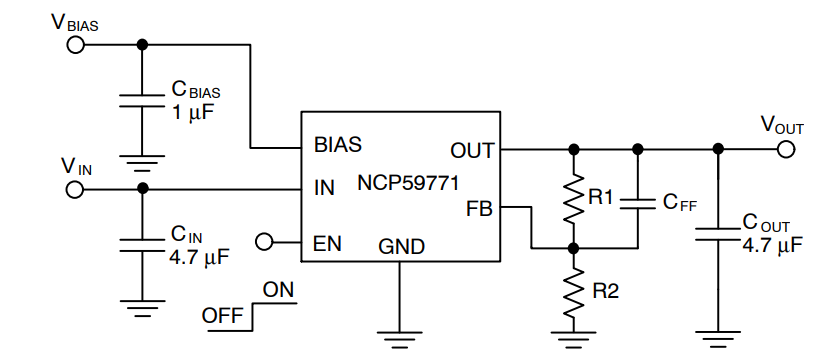

Schema di applicazione tipica

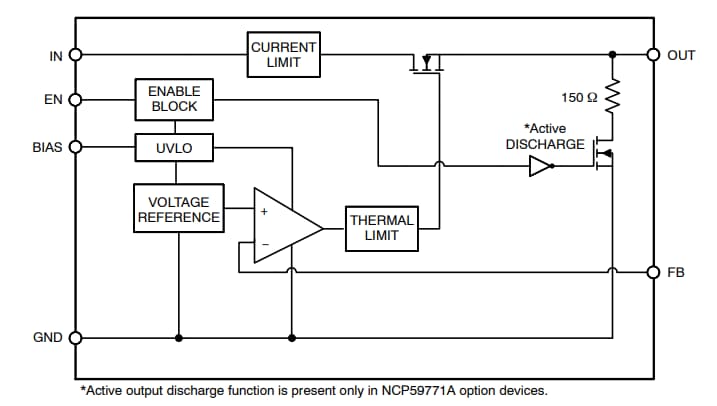

Schema a blocchi schematico semplificato
Pubblicato: 2021-02-24
| Aggiornato: 2022-03-11
