onsemi Regolatori lineari NCP59744
I regolatori lineari NCP59744 di onsemi forniscono una corrente di uscita superiore a 3,0A con una tensione di dropout di 75mV a pieno carico. I regolatori NCP59744 sono stabili con condensatori di uscita in ceramica e altri condensatori a bassa ESR. I regolatori lineari NCP59744 includono una versione con tensione di uscita regolabile fino a 0,8V.
I regolatori lineari NCP59744 onsemi sono dotati di funzioni di protezione interna che consistono in uno spegnimento termico e in una protezione di limitazione della corrente di uscita. Sono disponibili pin soft-start e power good programmabili dall'utente. L'NCP59744 è disponibile nei package DFN10 3x3, QFN20 5x5 e WLCSP10.
Caratteristiche
- Corrente di uscita superiore a 3,0 A
- Precisione tipica 0,25% per linea e carico
- Intervallo VIN da 0,8 V a 5,5 V
- Intervallo dipolarizzazione da 2,2 V a 5,5 V V
- Intervallo di tensione di uscita da 0,8 V a 3,6 V
- Tensione di dropout 75mV tipica a 3A
- Avvio progressivo programmabile
- Uscita di alimentazione efficiente open-drain
- Risposta transitoria eccellente
- Protezione limite di corrente e da esclusione termica
- Senza piombo e conforme alla normativa RoHS
Applicazioni
- Regolazione del punto di carico delle apparecchiature del settore delle telecomunicazioni e industriale
- Alimentatori logici, DSP e FPGA
- Alimentazione a commutazione con postregolazione
- Applicazioni con specifici requisiti di tempo di avvio o di sequenziamento
Prodotti correlati
onsemi Regolatori di tensione a bassissima tensione di interruzione NCP5974x
Regolatori lineari LDO a doppia guida, capaci di una corrente in uscita superiore a 1,5/3,0 A con tensione di interruzione pari a 60/115/120 mV tip.

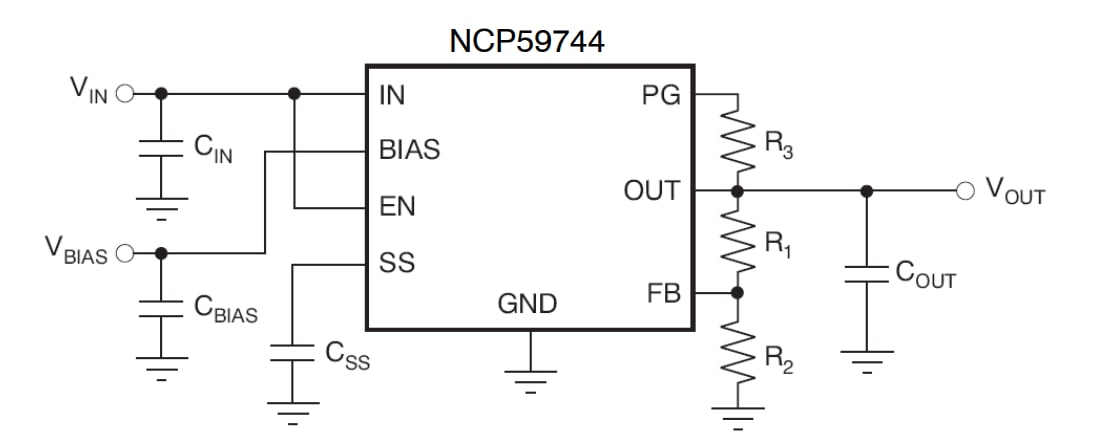

Schema di applicazione tipica
Schema a blocchi schematico semplificato
