onsemi Controller PFC e PWM FAN6921BMR
I Controller PFC e PWM FAN6921BMR di onsemi associano un controller di correzione del fattore di potenza (PFC) e un controller PWM quasi risonante. Ciò fornisce un design economico, oltre a consentire la riduzione dei componenti esterni.
Il PFC FAN6921BMR utilizza una tecnica di accensione controllata per fornire una tensione di uscita CC regolata ed eseguire la correzione del fattore di potenza naturale. Con un innovativo ottimizzatore THD, FAN6921BMR può ridurre la distorsione della corrente di ingresso a durata zero per migliorare le prestazioni THD.
Il PWM FAN6921BMR fornisce diverse funzioni per migliorare le prestazioni del sistema di alimentazione, tra cui rilevamento a valle, funzionamento in modalità verde, compensazione di sovratensione di linea alta/bassa.
I controller FAN6921BMR di onsemi sono dotati di numerose funzioni di protezione, tra cui l'open-loop sul lato secondario e la sovracorrente con protezione a recupero automatico, l'attivazione del latch esterno, la protezione da sovratemperatura regolabile tramite il pin RT e la resistenza NTC esterna, lo spegnimento per sovratemperatura interna, l'OVP del pin VDD e la sovratensione del pin DET per l'OVP dell'uscita e il brown-in / out per l'UVP della tensione di ingresso CA.
Il Controller FAN6921BMR è alloggiato in un package SOP 16-pin.
Caratteristiche
- Controller PFC e flyback integrati
- Controller PFC in modalità critica
- Rilevamento di corrente zero per stadio PFC
- Funzionamento quasi risonante per stadio PWM
- TOFF minimo interno 8ms per lo stadio QR PWM
- Avvio progressivo interno 10ms per PWM
- Protezione da calo di tensione
- Compensazione di sovratensione di linea alta/bassa
- Protezione da sovracorrente a recupero automatico
- Protezione ad anello aperto a recupero automatico
- Attivazione del latch esterno (Pin RT)
- Blocco regolabile per sovratemperatura (Pin RT)
- VDD Pin e tensione di uscita OVP (Latched)
- Arresto interno per sovratemperatura (140°C)
- Dispositivo senza piombo
Applicazioni
- Adattatori NB CA/CC
- SMPS open-frame
- Caricabatterie

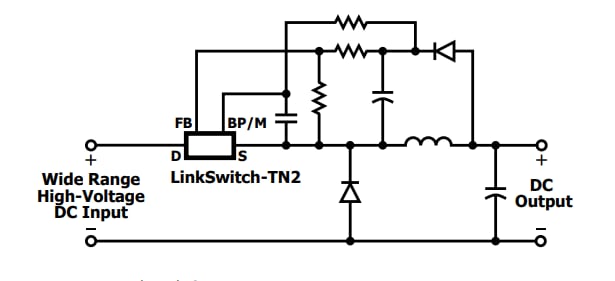

Applicazione tipica
