Omron Electronics Relè ad alta potenza per PCB G9KJ
I relè ad alta potenza per PCB G9KJ di Omron Electronics sono relé PCB compatti ottimizzati per circuiti di precarica nei sistemi a 1500 VCC. Il relè G9KJ di Omron offre una notevole riduzione delle dimensioni e del peso rispetto ai relè a vite convenzionali. I terminali per PCB eliminano la necessità di fissare il relè con viti, consentendo una notevole riduzione dei lavori di cablaggio e dello spazio. Questi relè ad alta potenza hanno un consumo della bobina di 530 mW e sono ideali per l'uso in sistemi di accumulo di energia, stazioni di ricarica per veicoli elettrici (EV) e applicazioni vehicle-to-everything (V2X), tra cui vehicle-to-home (V2H) e vehicle-to-building (V2B).
Caratteristiche
- Relè compatto lunghezza 37,2 mm x larghezza 17 mm x altezza 25,5 mm
- Ottimizzato per la precarica per l'uso nei sistemi a 1500 VCC
- Fino a 25 A di corrente di commutazione per circuiti di precarica
- Distanza minima di 14 mm e dispersione minima di 25 mm tra bobina e contatti
- Consumo della bobina ad alta sensibilità da 530 mW
Applicazioni
- Sistemi di accumulo di energia
- V2X (V2H e V2B)
- Stazioni di ricarica per veicoli elettrici
Specifiche
- Corrente di commutazione massima
- creazione 25 A
- rottura 5 A
- Massimo tensione di commutazione
- Creazione 1500 VCC
- Interruzione 40 VCC
- Tensione nominale della bobina 12 VCC o 24 VCC
- Resistenza di contatto massima 100 mΩ
- 500.000 operazioni di durata meccanica minima

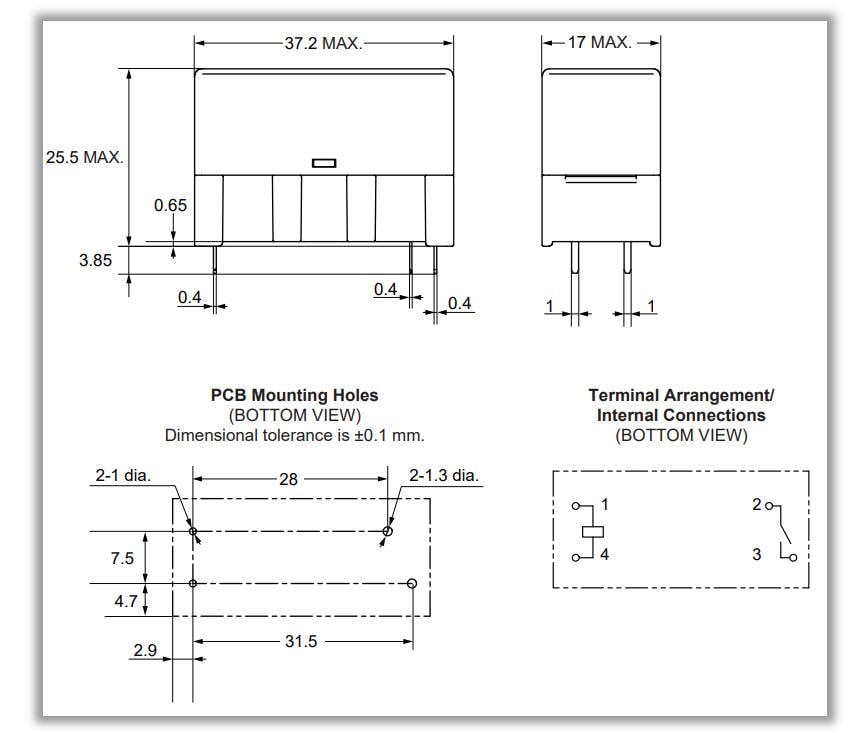

Dimensioni e layout PCB
Circuito di precarica del condensatore CC
