NXP Semiconductors Modulo di rilevamento universale
Il modulo di rilevamento universale NXP Semiconductor è una soluzione di ingresso analogico configurabile tramite software per il rilevamento ad alta precisione e l'intelligenza periferica. Supporta ingressi sensori versatili (tensione, corrente, temperatura, resistenza, pressione e peso) e garantisce una connettività cablata affidabile tramite CAN FD, Ethernet 10/100 Mbps e USB.
Grazie all'avanzato front-end analogico NAFE13388 e al microcontrollore MCX N947, questo modulo offre dati altamente accurati e precisi, diagnostica in tempo reale, rilevamento delle anomalie e manutenzione predittiva per l'automazione industriale, la strumentazione di laboratorio, l'automazione domestica e degli edifici e altre applicazioni industriali.
La scheda NAFE13388-UIM di NXP Semiconductor consente una rapida valutazione dei front-end analogici NXP. Questa scheda interagisce con la scheda FRDM-MCXN947 tramite connettore compatibili con Arduino. La soluzione è completamente testata, modulare ed espandibile, accelerando la progettazione del sistema con librerie e strumenti di valutazione prontamente disponibili.
Caratteristiche
- Piattaforma completamente testata, modulare ed espandibile con librerie pronte all'uso
- Integrazione versatile del sensore, con più ingressi che possono essere aggiunti semplicemente aggiungendo ulteriori schermi
- Ampia scelta di opzioni di connettività con dati AFE trasmissibili tramite CAN FD, USB, UART ed Ethernet, che facilitano l'integrazione nelle applicazioni reali.
- Front-end analogico NAFE13388
- Ingresso analogico a 8 canali con GPIO
- Ampio intervallo di tensione in ingresso di ±25 V
- Alta accuratezza (0,01%) e precisione
- Scheda di sviluppo FRDM-MCXN947
- Doppio Arm® Cortex®-M33 150 MHz con 618 CoreMark® (4,12 CoreMark/MHz) per ogni core
- Accelerazione AI/ML edge di 4,8 GOP con unità di elaborazione neurale eIQ® Neutron
- EdgeLock® Secure Enclave
- Basette standard per un facile accesso agli I/O dell'MCU, interfacce seriali integrate di tipo aperto, memoria flash esterna e un debugger MCU-link integrato
Applicazioni
- Settore industriale
- Moduli PLC slice I/O e moduli I/O analogici
- Misurazione della temperatura nel controllo del processo
- Bilance pesapersone
- Controllo del motore (misurazione della coppia e della forza)
- Strumentazione per saldatura a filo ATE
- Silos per cereali (temperatura, umidità e peso)
- Attrezzature per la lavorazione degli alimenti
- Sponde idrauliche
- Abitazioni e edifici
- Controller per automazione di edifici
- Termostati
- Strumentazione di laboratorio
- Spettrometri di massa
- Misuratori LCR
- Analizzatori della qualità dell'acqua
Video

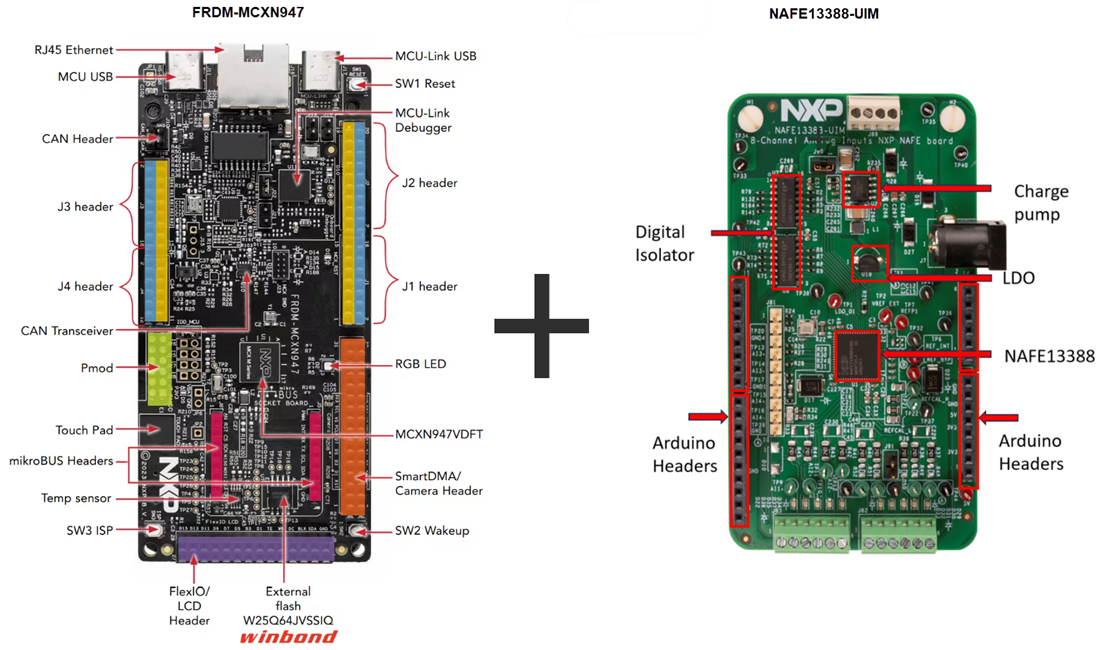

Caratteristiche della scheda

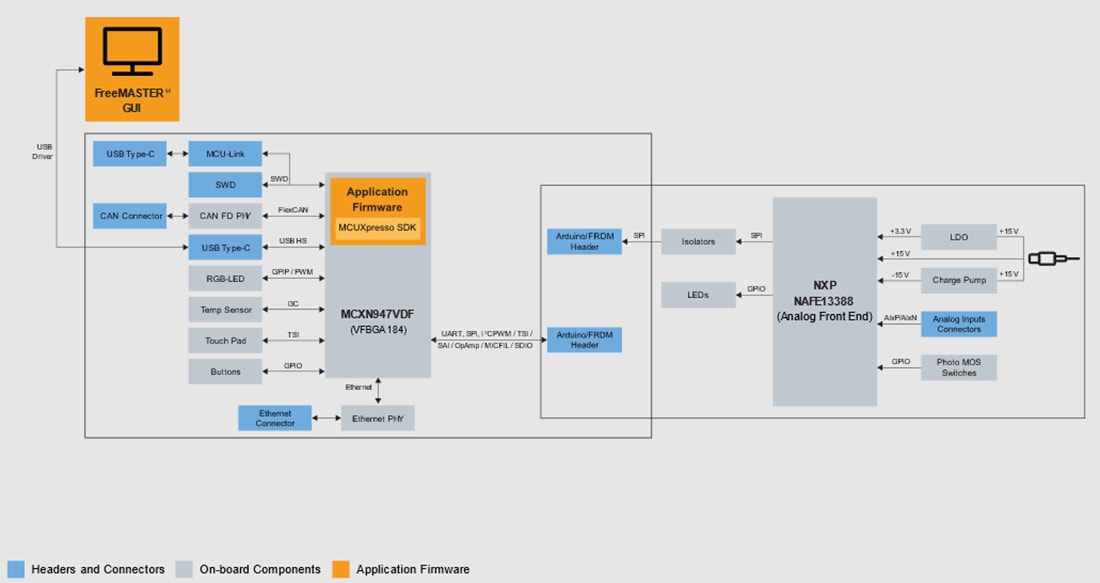

Diagramma a blocchi
