NXP Semiconductors Kit di sviluppo per il controllo del motore S32K344

I kit di sviluppo per il controllo del motore NXP Semiconductors S32K344 (MCSXTM4CK344 e MCDXTM4CK344) sono kit di sviluppo per il controllo del motore per la prototipazione rapida e la valutazione di applicazioni ad alta potenza 48 V. Basato sul microcontroller Arm^® Cortex^®-M7 S32K3 a 32 bit, il kit MCSXTM4CK344 controlla un motore sincrono a magneti permanenti trifase (PMSM) o un motore a corrente continua senza spazzole (BLDC), mentre il kit di sviluppo MCDXTM4CK344 può controllare due motori trifase o un motore PMSM/BLDC a 6 fasi.

Questi kit di sviluppo NXP da 48 V possono essere utilizzati direttamente dai produttori automobilistici, dai fornitori e dai partner dell'ecosistema software per accelerare lo sviluppo e ridurre i tempi di commercializzazione di applicazioni a 48 V come generatori di avviamento, eTurbo, eCompressori o piccoli motori di trazione per eBike, e-Scooter e risciò.

Caratteristiche

Hardware
- Controllo dei tipi di motore CA a 3/6 fasi
- PMSM / BLDC / ACIM / (opzionale CC)
- Potenza nominale da 3.8 kVA a 5.7 kVA fino a ~170 A (corrente di picco)
- Opzioni di sensore di posizione/velocità
  - Resolver
  - Codificatore
  - HALL
  - Tecniche senza sensori
- Livello isolato 48/12V - CAN PHY isolato e convertitore flyback
- Tensione/sensori di corrente
  - Tensione della batteria
  - Tensione del bus CC
  - Tensioni e correnti di fase
  - Tensioni BEMF
  - Protezioni da sovracorrente/tensione/temperatura
- Misurazione della temperatura
Interfacce
- CAN isolato e non isolato di bordo
- LIN di bordo
- Ethernet di bordo (connettore socket)
- Interfaccia di debug integrata S32K3 (compresa la comunicazione seriale)
- Interfaccia di debug JTAG

Software
- Controllo orientato al campo (FOC) con indebolimento del campo per motori sinusoidali (PMSM) - disponibile come esempi ANSI C per applicazioni non Autosar
- Automotive Math and Motor Control Library (AMMCLib) - algoritmo di controllo basato su blocchi di una libreria software precompilata
- S32 Design Studio per piattaforma S32 IDE e S32K3 Driver in tempo reale (RTD) - esempio di software creato in S32DS, basato su S32K3 RTD
- FreeMASTER e strumento di Ottimizzazione delle applicazioni di controllo motore(MCAT) - ottimizzazione delle applicazioni e tracciamento delle variabili a diversi livelli della struttura di controllo
Abilitazione:
- Esempio di software basato su ANSI-C creato in S32 Design Studio per la piattaforma S32 basata su driver S32K3 RTD
- Supporto alla visualizzazione/configurazione di FreeMASTER
- Strumento MCAT - parte del package software
- Inizializzazione delle periferiche MCU generata dallo strumento di configurazione S32CT (CT)

Applicazioni

Automotive
- Pompe elettriche
- Veicoli elettrici Ibridi (HEV)

Settore industriale
- Controllo dei motori CC brushless (BLDC)
- Motori sincroni a magneti permanenti (PMSM)

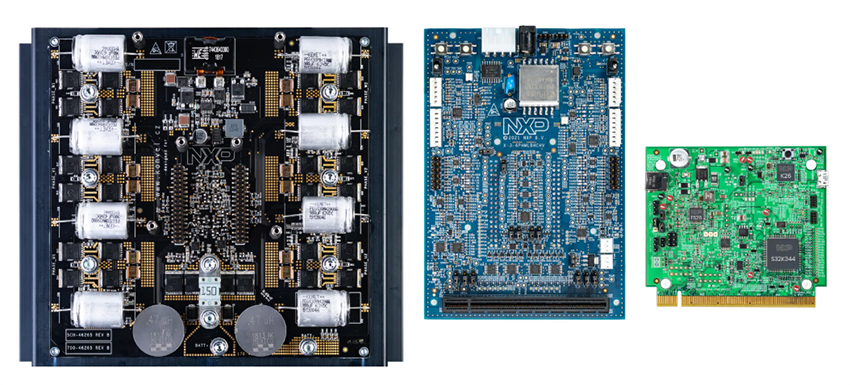

Contenuto del kit

Scheda stadio di potenza 3-6PH48VHCPS(-H)
Scheda adattatore 3-6PHMLBHCHV(-H)

Scheda controller S32K344PMC48VSC
Viti di montaggio

Disegno meccanico - NXP Semiconductors Kit di sviluppo per il controllo del motore S32K344

Risorse

Nota applicativa AN14313 - Kit di controllo motore PMSM trifase singolo da 48 V con S32K344 che utilizza API di basso livello RTD [con strumento Ottimizzazione delle applicazioni di controllo motore(MCAT)]
Nota applicativa AN14429 - Kit di controllo motore PMSM trifase a 48 V con S32K344 che utilizza API di basso livello RTD
Soluzioni di controllo motore basate su MCU S32K3 Brochure
