NXP Semiconductors Ricetrasmettitore di traslazione a doppia alimentazione P3A1604UK

Il ricetrasmettitore a doppia alimentazione P3A1604UK di NXP Semiconductors è un dispositivo versatile a 4 bit progettato per la traslazione bidirezionale del livello di tensione con rilevamento automatico della direzione. Il circuito integrato NXP P3A1604UK supporta una vasta gamma di tensioni con VCCA da 0.72V a 1.98V e VCCB da 1.62V a 3.63V, rendendolo adatto all'interfacciamento tra nodi di tensione diversi. Il P3A1604UK è ideale per applicazioni I3C, I2C, SMBus e SPI, offrendo una velocità dati massima di 40 Mbps in modalità push-pull. La robusta progettazione include una protezione ESD superiore a 2.000 V (HBM) e 500 V (CDM), e il circuito integrato funziona in modo affidabile in un intervallo di temperatura compreso tra -40 °C e +125 °C. Questo ricetrasmettitore è perfetto per applicazioni mobili, industriali e di consumo, offrendo un'integrazione senza soluzione di continuità e una traslazione efficiente del livello di tensione.

Caratteristiche

  • Rilevamento automatico della direzione e traslazione bidirezionale del livello di tensione
  • Ampia portata di tensione di alimentazione
    • Da 0,72 V a 1,98 V per VCCA
    • Da 1,62 V a 3,63 V per VCCB
  • Non è richiesto il sequenziamento dell'alimentazione
  • Velocità dati massima (DDR) per bit
    • 6.8 Mbit/s (3,4 MHz ) open-drain
    • 40 Mbit/s (20 MHz ) push-pull
  • Supporta interfacce I3C, I2C, SMBus, SPI e UART
  • Impulso one-shot più lungo per pilotare carichi capacitivi più grandi con riduzione del ringing e dell'overshoot
  • Gli ingressi lato A e OE accettano tensioni fino a 1,98 V
  • Gli ingressi lato B accettano tensioni fino a 3,63 V
  • Protezione da scarica di elettricità statica (ESD)
    • HBM supera i 2.000 V secondo la classe 2 della norma JESD22-A114E
    • CDM supera i 500 V secondo la norma JESD22-C101E
  • Corrente di blocco I/O di 100 mA, JESD 78
  • Package WLCSP12 (SOT2063-4), 1,405 mm x 1,055 mm con passo di 0,35 mm
  • Intervallo di temperatura di funzionamento da -40 °C a +125 °C

Applicazioni

  • Dispositivi mobili
  • I3C, I2C e SMBus
  • SPI
  • Server

Specifiche

  • Tasso di salita/discesa del segnale di ingresso massimo di 10 ns/V
  • Corrente di dispersione di ingresso massima di 1 μA
  • Portata massima della corrente di uscita nello stato di OFF da 2 μA a 3 μA
  • Capacità di ingresso tipica 2 pF
  • Capacità elettrica tipica I/O
    • 7 pF per la porta A
    • 5,5 pF per porta B
  • Tempo di abilitazione massimo di 3 μs
  • Portata del tempo di disattivazione da 0,4 μs a 0,8 μs
  • Tempo di sfasamento massimo dell'uscita tra i canali di 0,3 ns
  • Portata di trasmissione dati 0.128 Mbit/s a 40 Mbit/s
  • Resistenza termica
    • Giunzione-ambiente 77,9°C/W
    • Caratterizzazione giunzione-superficie di 9,3 °C/W

Diagramma a blocchi

Schema a blocchi - NXP Semiconductors Ricetrasmettitore di traslazione a doppia alimentazione P3A1604UK

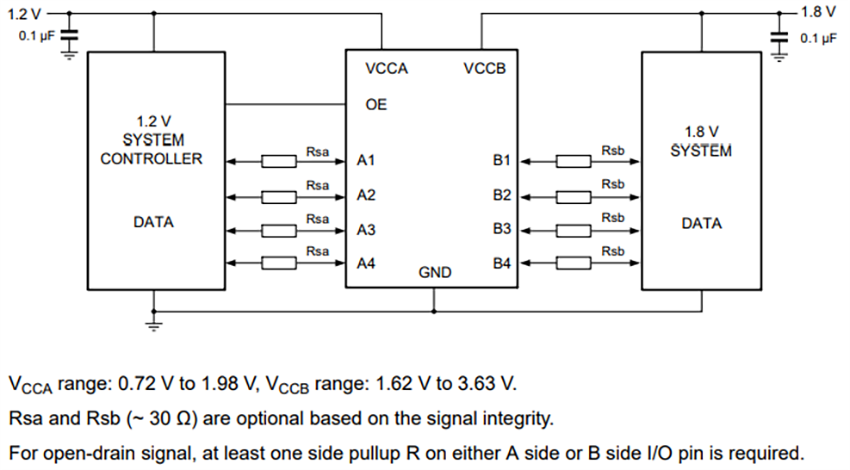

Circuito di applicazione tipico

Schema di circuito di applicazione - NXP Semiconductors Ricetrasmettitore di traslazione a doppia alimentazione P3A1604UK

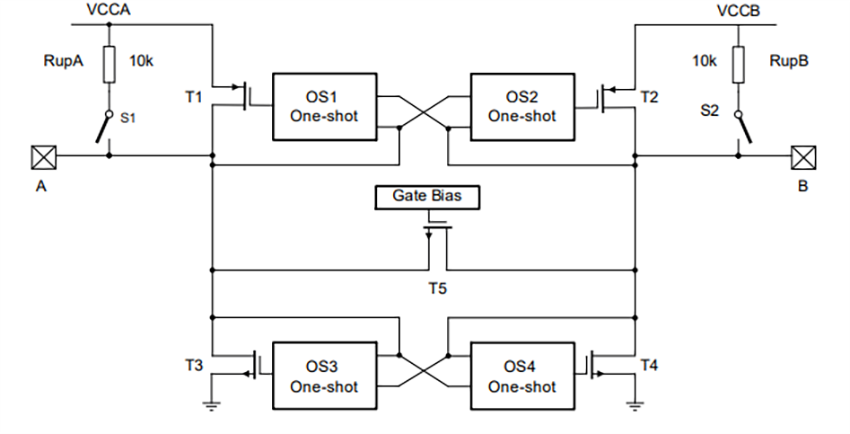

Architettura

Schema - NXP Semiconductors Ricetrasmettitore di traslazione a doppia alimentazione P3A1604UK

Strumento di sviluppo

NXP Semiconductors Scheda di valutazione di schermatura Arduino® P3A1604UK-ARD

Progettata per facilitare la traslazione di tensione tra diversi livelli logici.

Learn MoreInformazioni su NXP Semiconductors Scheda di valutazione di schermatura Arduino® P3A1604UK-ARD View ProductsCorrelato a NXP Semiconductors Scheda di valutazione di schermatura Arduino® P3A1604UK-ARD
