NXP Semiconductors Kit di sviluppo controllo motore MCSPTE1AK344

Il kit di sviluppo controllo motore MCSPTE1AK344 di NXP Semiconductors è progettato per il controllo del motore a corrente continua (BLDC) senza spazzole e il controllo del motore sincrono a magnete permanente (PMSM) trifase. Questo kit di sviluppo è basato su un microcontroller Arm^®Cortex^®-M7 S32K3 a 32 bit e sul pre-driver GD3000. Il kit di sviluppo MCSPTE1AK344 consente la prototipazione e la valutazione rapida delle applicazioni di controllo BLDC e PMSM fino a ISO 26262 ASIL D. Questo kit di sviluppo per il controllo motore presenta anche il chip basato sul sistema di sicurezza FS26, DEVKIT-MOTORGD e S32K3X4EVB-Q172. Le applicazioni tipiche del kit MCSPTE1AK344 includono riscaldamento, ventilazione e condizionamento dell'aria (HVAC), pompe elettriche, sospensione attiva, propulsore elettrico, eTurbo e generatore di avvio a cinghia.

Caratteristiche

FS26: chip basato su sistema di sicurezza con adattamento a bassa potenza per ASIL D

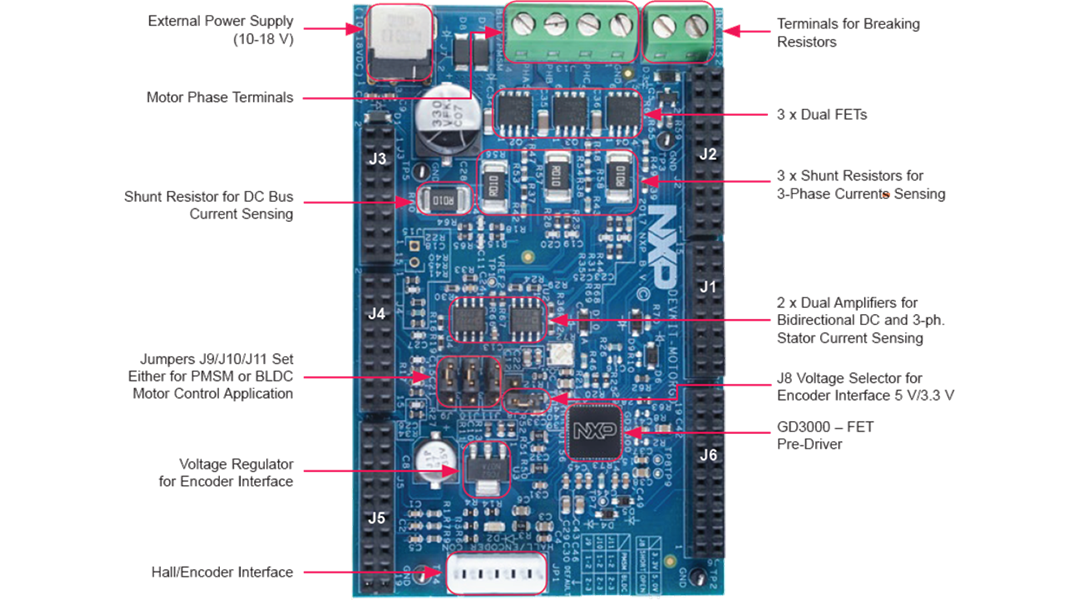

Scheda stadio di potenza trifase DEVKIT-MOTORGD fino a 12 V/5 A basata sul pre-driver SMARTMOS™ GD3000 con monitoraggio di stato e rilevamento dei guasti

S32K3X4EVB-Q172:
- Scheda di valutazione S32K344 con supporto alla connettività Ethernet, LIN e CAN

Applicazioni

PMSM:
- Sospensioni attive
- Propulsore elettrico
- eTurbo
- Generatore di avviamento a cinghia

BLDC:
- Aria condizionata, riscaldamento e ventilazione (HVAC)
- Pompe elettriche

Specifiche

Controllo motore incluso:
- Motore a magnete permanente trifase a bassa tensione (BLDC o PMSM)
- Da 10 V a 18 V e fino a 100 W
Sensore di corrente:
- Rilevamento di corrente shunt singolo, doppio e triplo
Sensore di posizione:
- Hall/encoder/senza sensori

Ciclo di progettazione più breve:
- Controllo orientato sul campo (FOC) con indebolimento del campo per tipo di motore sinusoidale (PMSM)
- Controllo di commutazione a sei fasi per il tipo di motore trapezoidale (BLDC)
- Software di esempio creato negli S32DS basati su RTD S32K3
- Esempi basati su API di alto livello RTD (applicazioni AUTOSAR e non AUTOSAR)
