NXP Semiconductors Scheda di valutazione KITFS4508CAEEVM

La scheda di valutazione KITFS4508CAEEVM di NXP Semiconductors è una piattaforma di dimostrazione e sviluppo per il chip base del sistema di alimentazione di sicurezza (SBC) FS4508. L'MC33FS4508 è un circuito integrato di alimentazione multi-uscita, con supporto per CAN Flexible Data (FD). L'SBC FS4508 presenta misure di sicurezza funzionale avanzate per le applicazioni ASIL B o D.

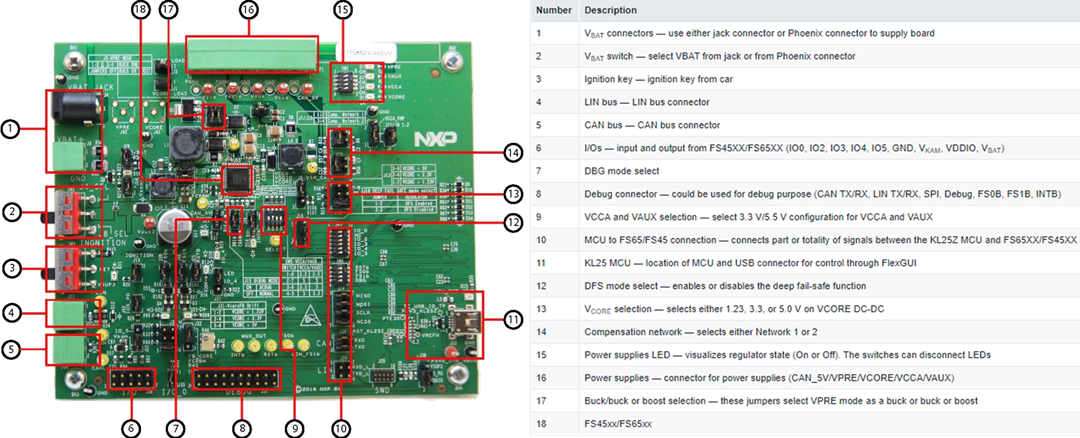

La scheda di valutazione KITFS4508CAEEVM di NXP Semiconductors include un FS4508 pre-installato in un package LQFP48 e fornisce pieno accesso a tutte le funzionalità del dispositivo. Un controller USB MCU MKL25Z® Kinetis consente l'accesso al FS4508 tramite una connessione USB. La scheda di valutazione può essere collegata a un computer host tramite USB. Il software dell'interfaccia grafica (GUI) FlexGUI può quindi essere utilizzato per gestire le funzioni del FS4508.

La scheda KITFS4508CAEEVM include un bus CAN FD, insieme a connettori che consentono un facile accesso ai segnali digitali.

Caratteristiche

Chip di base del sistema di alimentazione di sicurezza FS4508
MCU MKL25Z Kinetis con controller On-The-Go (OTG) USB 2.0
Alimentatore V_BAT tramite jack di alimentazione (2,0 mm) o connettore phoenix
Configurazione del V_CORE : 1,23 V, 3,3 V e 5,0 V
Configurazione V_CCA :
- 3.3V o 5.0V
- Transistor interno o PNP esterno
Configurazione VAUX: 3,3 V o 5,0 V
Impostazione buck o boost

Configurazione DFS
Interruttore della chiave di accensione
Bus CAN
Bus LIN (opzionale)
FS0B
FS1B (facoltativo)
Connettore IO (da IO_0 a IO_5)
Connettore di debug (bus SPI, CAN digital, LIN digital, RSTB, FS0B, INTB, Debug, MUX_OUT)
LED di segnalazione per fornire lo stato di segnali e regolatori

FlexGUI

FlexGUI è uno strumento software di interfaccia grafica utente (GUI) che consente una configurazione e un controllo semplici e intuitivi dei CI analogici sulle schede di valutazione. FlexGUI può essere installato su qualsiasi sistema operativo basato su Windows 7, 8 o 10 e funziona su Java 8. Utilizza una porta USB per interfacciarsi con le schede di valutazione.
