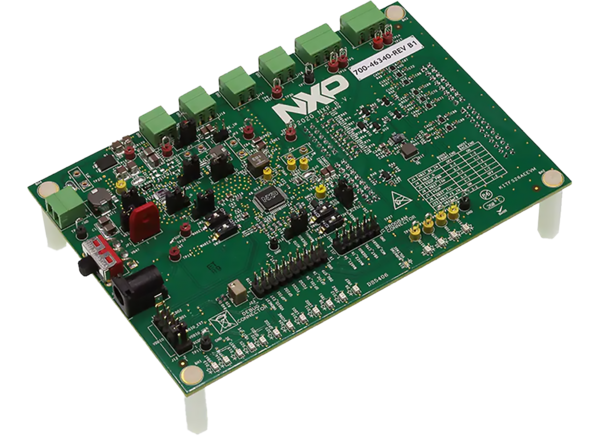

NXP Semiconductors Scheda di valutazione KITFS26AEEVM

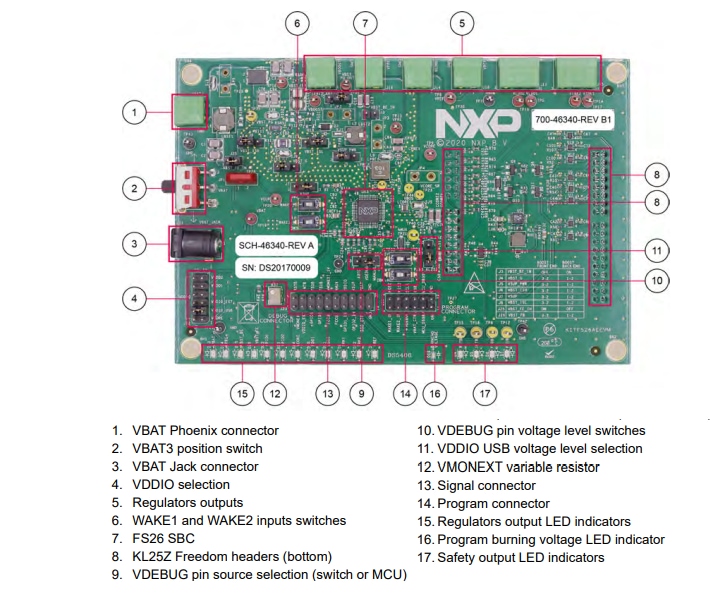

La scheda di valutazione KITFS26AEEVM di NXP Semiconductors offre flessibilità per tutte le caratteristiche del dispositivo e prende le misurazioni dalla parte principale dell'applicazione. Combinando l'FRDM-KL25Z (connessa alla scheda) con la GUI del software FS26 NXP è possibile avere pieno controllo e configurazione dell'FS26 SBC. L'FS26 è popolato sulla scheda KITFS26AEEVM con una parte super impostata. L'FS26xx è saldabile una sola volta sulla scheda, c'è però l'opzione di testare tutte le configurazioni richieste nella modalità emulazione.

La scheda KITFS26AEEVM di NXP è stato sviluppata per supportare fino a 2,0 A totale su VPRE. Il layout è implementato utilizzando una pila di PCB a sei strati con una limitazione di corrente iniziale impostata a 1 A.

Caratteristiche

connettori di alimentazione VBAT (Jack e Phoenix);
capacità di uscita VPRE: fino a 2,0 A;
VBOOST in modalità indipendente o in topologia front-end per supportare i profili d'avviamento a batteria;
VCORE: fino a 1,5 A di picco;
LDO1 e LDO2: da 3,3 V o 5,0 V, fino a 400 mA;
VTRK1 e VTRK2: da 3,3 V o 5,0 V, fino a 125 mA;

regolatore di precisione VREF 1% per riferimento ADC esterno;
pin di sicurezza esterni FS0B, FS1b;
protocollo da USB a SPI per facilitare la connessione alla GUI del software;
LED che indicano lo stato del segnale o del regolatore;
programmazione OTP manuale o automatica dei fusibili;
monitoraggio avanzato del sistema tramite AMUX o ADC esterno;
resistenza variabile analogica per testare VMON esterno.

Contenuto del kit

scheda di valutazione assemblata e collaudata e microcontroller FRDM-KL25Z pre-programmato in un sacchetto antistatico;
cavo da USB-STD A a USB-B-mini da 1 m;
