Microcontroller Power Architecture® a 32 bit serie PX Freescale

I microcontroller Power Architecture® a 32 bit serie PX Freescale consentono lo sviluppo di applicazioni HMI industriali mettendo a disposizione dei progettisti una soluzione in grado di ospitare applicazioni in tempo reale e di gestire direttamente un display TFT utilizzando un controller TFT a colori su chip. Questi chip PXD10 incorporano un processore host a basso costo compatibile con il core e dotato di categoria incorporata Power Architecture®. Il processore è compatibile al 100% in modalità utente con la Power Architecture® e sfrutta l'infrastruttura di sviluppo disponibile dei dispositivi Power Architecture® attuali garantendo il pieno supporto dei driver software, dei sistemi operativi e delle configurazioni disponibili, semplificando le attività di implementazione.

Scheda tecnica

Descrizione del prodotto

Manuale di riferimento

Visualizza elenco prodotti

• Tecnologia Power Architecture compatibile con core CPU (e200z0h)
• Memoria flash ECC su chip con controller flash
• Fino a 48 kb di SRAM ECC su chip con controller SRAM
• Fino a 160 kb di SRAM grafica non ECC su chip con
  controller SRAM
• Unità di protezione della memoria (MPU)
• Controller di interrupt (INTC)
• Circuiti a blocco di fase e doppia modulazione di frequenza (FMPLL)
• Architettura con commutatore crossbar per consentire l'accesso simultaneo di
  periferiche, memoria flash o RAM da più master bus
• Controller di accesso diretto alla memoria potenziato a 16 canali (eDMA)
• Modulo di avvio assistito (BAM, Boot Assist Module)
• Unità di controllo display per schermi LCD TFT
• Interfaccia dati parallela (PDI, Parallel Data Interface)
• Modulo di azionamento LCD a segmenti
• Modulo di controllo motore passo-passo (SMC, Stepper Motor Controller)
• Convertitore da analogico a digitale (ADC, Analog-to-Digital Converter) a 10 bit
• Fino a due moduli di interfaccia periferica seriale (DSPI, Serial Peripheral Interface)
• Controller di memoria flash seriale SPI Quad

• Due moduli di controllo flessibili per reti a interconnessione locale (LINFlex, Local Interconnect Network Flexible)
• Due controller CAN 2.0B completi
• Fino a quattro controller di bus interni I²C
• Fino a 133 GPIO configurabili
• Contatore in tempo reale (RTC, Real Time Counter)
• Timer di sistema

Modulo timer di sistema a 32 bit e a quattro canali (STM, System Timer Module)
Modulo timer di interruzione periodica a 32 bit e quattro canali (PIT, Periodic Interrupt Timer)
Timer di controllo software (SWT, Software Watchdog Timer )

• Modulo unità di integrazione sistema (SIU, System Integration Unit)
• Modulo stato e configurazione sistema (SSCM, System Status and Configuration Module)
• Modulo di generazione clock (MC_CGM, Clock Generation Module)
• Unità di controllo clock (CMU, Clock Monitor Unit)
• Modulo di ingresso modalità (MC_ME, Mode Entry)
• Modulo di generazione reset (MC_RGM, Reset Generation Module)
• Interfaccia di sviluppo Nexus (NDI, Nexus Development Interface)
• Controller di regolazione di tensione su chip

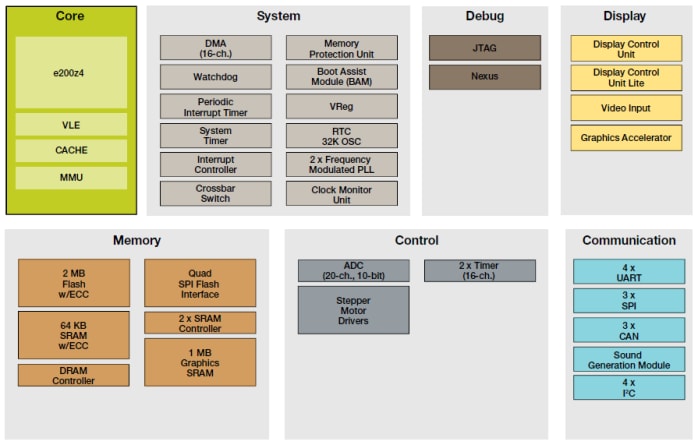

I microcontroller Power Architecture® a 32 bit serie PDX20 Freescale sono basati sulla tecnologia Power Architecture® che garantisce una soluzione conveniente e a singolo chip per il mercato industriale. I driver TFT integrati con funzionalità di ingresso video digitale da sorgenti video esterne, una quantità significativa di memoria su chip (compresa memoria grafica dedicata) e metodologie di programmazione a bassa potenza, garantiscono la massima flessibilità e affidabilità, soddisfacendo le esigenze legate all'uso in ambienti critici. L'architettura della piattaforma include delle unità di controllo schermo su chip che consentono la gestione simultanea di due schermi TFT. La serie PXD20 rappresenta una soluzione di visualizzazione di alta qualità dedicata al settore industriale.

Scheda tecnica
Scheda informativa
Manuale di riferimento

Visualizza dettagli prodotto

• Tecnologia Power Architecture a 32 bit, dual-issue, compatibile con core CPU Book E (e200z0h)
• Due unità di controllo schermo per la gestione diretta di un massimo di due schermi LCD con risoluzione fino a WVGA
• Singolo controller in grado di gestire uno schermo LCD TFT LCD con risoluzione fino a XGA

Memoria disponibile

• 2 MB di memoria flash con ECC
• 1 MB di SRAM grafica non ECC su chip con due controller SRAM grafici a due porte

• Controller per motore passo-passo
• ADC a 10 bit
• Due timer a 16 canali
• Controller DRAM - complesso core CPU a 32 bit DDR1/2, LPDDR (e200z650)

• Interfaccia uomo macchina
• Controllo edifici
• Strumentazioni

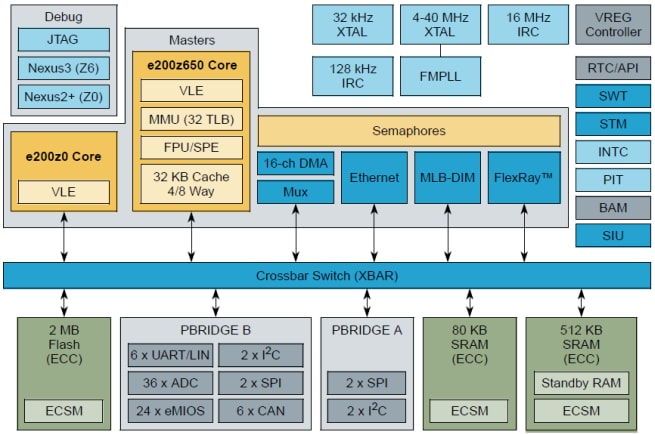

I microcontroller Power Architecture® a 32 bit serie PXN20 Freescale sono MCU dual-core a 32 bit basati sulla tecnologia Power Architecture® che supporta un'ampia gamma di protocolli di comunicazione, consentendo la realizzazione di un gateway industriale ad alta prestazioni affidabile e a basso costo. La grande quantità di flash su chip, la sram su chip con codice di correzione errori, l'ADC a 36 canali, la configurazione dual-core e l'alto numero di I/O seriali fa del microcontroller PXN20 una soluzione efficiente e orientata al futuro.

Scheda tecnica

Descrizione del prodotto

Manuale di riferimento

Visualizza dettagli prodotto

• Complesso core CPU a 32 bit (e200z650)
• Processore I/O a 32 bit (e200z0)
• 2 MB di flash su chip
• 512 KB + 80 KB (592 KB) di SRAM ECC su chip
• Controller di accesso diretto alla memoria a 16 canali
• Controller Fast Ethernet
• Interfaccia bus locale multimediale (MLB, Media Local Bus)
• Controller di interrupt (INTC, Interrupt Controller)
• Convertitore da analogico a digitale (ADC, Analog-to-Digital Converter)
• Interfaccia periferica deseriale seriale (DSPI, Deserial Serial Peripheral Interface)

• Interfaccia di comunicazione inter-IC (I²C, Inter-IC communication)
• Modulo interfaccia di comunicazione seriale (eSCI, Serial Communication Interface)
• Ingresso/uscita temporizzata eMIOS200
• Timer a 16 bit e 24 canali
• Modulo Controller Area Network (FlexCAN)
• Controller FlexRay a doppio canale
• Controller JTAG
• Interfaccia di sviluppo Nexus (NDI, Nexus Development Interface)
• Regolatore di tensione interno per il funzionamento
  da un singolo alimentatore da 3,3 V o 5 V

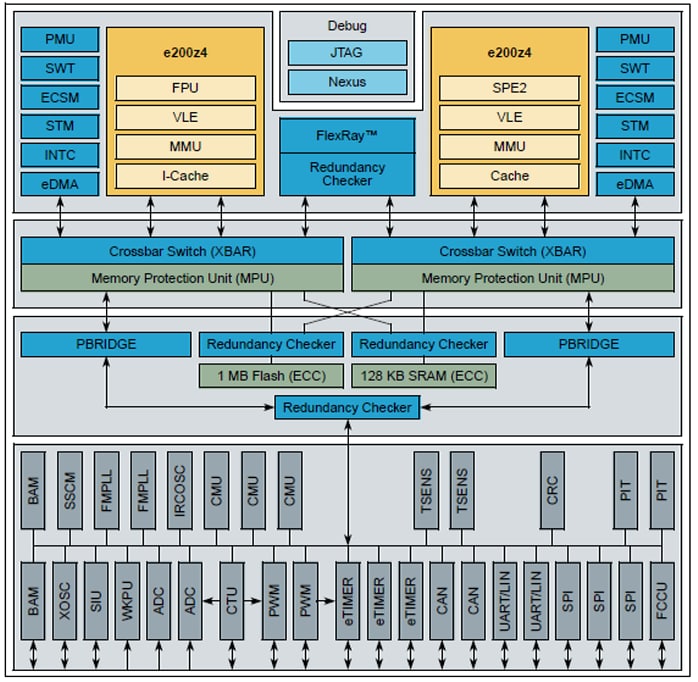

I microcontroller Power Architecture® a 32 bit serie PXS20 Freescale sono dispositivi System-on-Chip basati sulla tecnologia Power Architecture® e contengono innovazioni che migliorano le prestazioni dell'architettura nelle applicazioni incorporate. Supportano istruzioni aggiuntive per l'elaborazione dei segnali digitali (DSP) e integrano tecnologie quali unità di elaborazione a temporizzazione avanzata, convertitore analogico-digitale a coda avanzata, Controller Area Network e un sistema di ingresso-uscita modulare avanzato. La serie PXS20 di microcontroller a 32 bit è l'ultima novità nel campo dei controller di sicurezza integrati. Il core del processore host avanzato e conveniente della serie PXS20 è conforme alla categoria integrata Power Architecture®.

Risorse aggiuntive
:

Scheda tecnica

Descrizione del prodotto

Manuale di riferimento

Visualizza elenco prodotti

• Dual-core e200z4d ad alte prestazioni
• Memoria disponibile

1 MB di memoria flash con
128 kB di SRAM ECC su chip con funzionalità RWW ECC
integrate per emulazione EEPROM

• Funzionalità di sicurezza SIL3/ASILD innovativa: modalità LockStep e protezione a sicurezza intrinseca

Sfera di replica (SoR) per componenti chiave (come core CPU, eDMA, commutatore crossbar)
Unità di controllo e raccolta errori (FCCU)
Unità di controllo di ridondanza (RCCU) sulle uscite dell'SoR collegato a FCCU
Test automatico incorporato del tempo di avvio per memoria (MBIST) e logica (LBIST) attivato da hardware
Test automatico incorporato del tempo di avvio per ADC e memoria flash attivato dal software
Watchdog avanzato di sicurezza replicato
Sensore di temperatura giunzione replicato
Interrupt non mascherabile (NMI)
Unità di protezione memoria a 16 regioni (MPU)
Unità di monitoraggio clock (CMU)
Unità di gestione della potenza (PMU)
Unità di controllo di ridondanza ciclico (CRC)

• Modalità parallela disaccoppiata per l'uso ad alte prestazioni dei nuclei replicati

• Interfaccia Nexus Classe 3+
• Interruzioni

Controller a 16 priorità replicato
Controller eDMA a 16 canali replicato

• GPIO singolarmente programmabili come ingressi, uscite o funzioni speciali
• Tre unità eTimer per usi generici a 6 canali
• 2 unità FlexPWM

Quattro canali a 16 bit per modulo

• Interfacce di comunicazione

2 canali LINFlexD
3 canali DSPI con generazione di selezione automatica del chip
2 interfacce FlexCAN (2.0B attive) con 32 oggetti di messaggio
Modulo FlexRay (V2.1 Rev. A) con 2 canali 64 buffer di messaggio e velocità dati fino a 10 Mbit/s

• Due convertitori da analogico a digitale a 12 bit (ADC)

16 canali di ingresso
Unità di attivazione incrociata programmabile (CTU) per sincronizzare la conversione ADC con timer e PWM

• Generatore d'onda sinusoidale (D/A con filtro passa basso)
  - Loader boostrap CAN/UART
• Singolo alimentatore da 3,0 V a 3,6 V

I microcontroller Power Architecture® a 32 bit serie PXS30 Freescale sono microcontroller incorporati progettati per le applicazioni nelle quali la sicurezza è un fattore critico. Tutti i dispositivi di questa serie sono basati sull'architettura di sicurezza a doppio nucleo. Questi dispositivi offrono una maggiore potenza di elaborazione e una maggiore quantità di memoria per gestire un'ampia gamma di progetti industriali. Il doppio nucleo può essere utilizzato in modalità LockStep (elaborazione e calcoli ridondanti) oppure in modalità parallela disaccoppiata (funzionamento indipendente del nucleo). I microcontroller PXS30 sono soluzioni di sicurezza funzionale SafeAssure.

Risorse aggiuntive
:

Scheda tecnica

Scheda informativa
Manuale di riferimento

Visualizza dettagli prodotto

• Dual-core e200z7d a 180 MHz ad alte prestazioni
• Fino a 2 MB di memoria flash con ECC
• Fino a 512 KB di RAM su chip con ECC
• Sfera di replica (SoR) per componenti chiave
  (come nucleo, eDMA, XBAR)
• Unità di controllo ridondanza
• SoR collegata a unità di controllo e raccolta guasti (FCCU)
• Tre unità PWM con quattro canali a 16 bit per modulo
  Interfacce di comunicazione
• 4 UART, 3 SPI, 4 CAN, 3 I²C
• Ethernet
• Fino a quattro convertitori da analogico a digitale a 12 bit (ADC)

• Controllo riscaldamento caldaie

• Controller logico programmabile (PLC)
• Controllo ingresso-uscita (controllo I/O)
• Invertitori solari e di potenza off-grid
• Invertitori di potenza solari commerciali
• Invertitori di potenza solari residenziali
• Veicoli automatizzati (suolo, aria, acqua)
• Controllo del movimento
• Controllo processi

• Monitoraggio unità per anestesia
• Ventilatori e respiratori

• Motori passo-passo

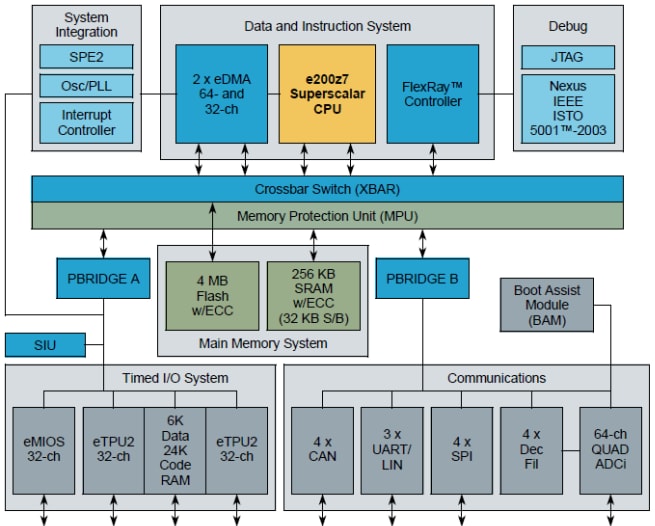

I microcontroller Power Architecture® a 32 bit serie PXR40 Freescale sono basati sulla tecnologia Power Architecture® con potenza di elaborazione e analogica integrata. Sviluppato per il settore industriale, questo controller robusto è ideale per svariate applicazioni nelle quali la temporizzazione è un fattore critico, senza sacrificare le prestazioni neanche durante le operazioni più complesse. La serie PXR40 di microcontroller a 32 bit fornisce un'alta potenza di elaborazione grazie a una velocità clock di 264 MHz e all'elaborazione dei segnali digitali su chip. Grazie a un massimo di 4 MB di flash su chip, ADC quadrupli, unità di temporizzazione doppia a 64 canali e 256 KB di RA, la serie PXR40 offre svariate funzionalità su chip che riducono i componenti interni.

Risorse aggiuntive
:

Scheda tecnica

Descrizione del prodotto

Manuale di riferimento

• Complesso core CPU dual issue a 32 bit (e200z7)
• 4 MB di flash su chip
• 256 KB di SRAM per uso generico su chip, compresi
  32 KB di RAM di standby
• Due blocchi (eDMA2) di controllo con accesso diretto alla memoria

Uno con supporto per 64 canali
Uno con supporto per 32 canali

• Controller di interrupt (INTC, Interrupt Controller)
• Circuito a blocco di fase a frequenza modulata (FMPLL)
• Architettura con commutatore crossbar per consentire l'accesso simultaneo di
  periferiche, memoria flash o RAM da più master bus
• Interfaccia a bus esterna (EBI) per la calibrazione e lo sviluppo
  di applicazioni (non disponibile in tutte le versioni)
• Unità di integrazione di sistema (SIU)
• Modulo stato correzione errori (ECSM)
• Il modulo di avvio assistito (BAM) supporta il bootload seriale tramite CAN
  o SCI
• Due unità di elaborazione a tempistica avanzata di seconda generazione (eTPU2) che condividono RAM dati e codice.

32 canali standard per eTPU2
24 KB di RAM codice
6 KB di RAM parametri (dati)

• Sistema di ingresso/uscita modulare avanzato che supporta 32 canali
  unificati (eMIOS) con ogni canale in grado di svolgere singola azione,
  doppia azione, modulazione a larghezza di impulso (PWM) e operazione contatore modulus
• Quattro convertitori analogico-digitale a coda avanzata (eQADC)

Supporto per 64 canali analogici
Include un canale ADC di riferimento assoluto
Include otto filtri di decimazione

• Quattro moduli di interfaccia periferica deseriale/seriale (SPI)
• Tre moduli di interfaccia di comunicazione seriali avanzati (UART)
• Quattro moduli Controller Area Network (CAN)
• Controller FlexRay a doppio canale
• Interfaccia di sviluppo Nexus (NDI) per IEEE-ISTO 5001-2003/5001-2008 standard
• Supporto per test di scheda e dispositivo con Joint Test Action Group (JTAG) (IEEE 1149.1)
• Regolatore di tensione su chip per regolare la tensione di alimentazione fino a 1,2 V per logica nucleo

Il modulo MCU Power Architecture TWR-PXD10 Freescale consente la prototipazione rapida e il riutilizzo degli strumenti tramite un hardware configurabile. Il modulo TWR-PXD10 può essere utilizzato con un'ampia scelta di moduli periferici Tower System, compreso il nuovo modulo TWR-LCD-RGB, che accetta dati RGB dal controller LCD grafico MCU PXD10 e il modulo TWR-SER. La serie PXD10 di MCU a 32 bit è basata sulla tecnologia Power Architecture® che garantisce una soluzione conveniente e a singolo chip per il mercato industriale. I driver TFT integrati con funzionalità di ingresso video digitale da sorgenti video esterne, una quantità significativa di memoria su chip e metodologie di programmazione a bassa potenza, garantiscono la massima flessibilità e affidabilità, soddisfacendo le esigenze legate all'uso in ambienti critici.

Risorse aggiuntive:

Il modulo MCU Power Architecture TWR-PXD20 Freescale consente la prototipazione rapida e il riutilizzo degli strumenti tramite un hardware configurabile. Il modulo TWR-PXD20 può essere utilizzato con un'ampia scelta di moduli periferici Tower System, compreso il nuovo modulo TWR-LCDRGB, che accetta dati RGB dal controller LCD grafici MCU PXD20, e il modulo TWR-SER. La serie PXD20 di MCU a 32 bit è basata sulla tecnologia Power Architecture® che garantisce una soluzione conveniente e a singolo chip per il mercato industriale. I driver TFT integrati con funzionalità di ingresso video digitale da sorgenti video esterne, una quantità significativa di memoria su chip (compresa memoria grafica dedicata) e metodologie di programmazione a bassa potenza, garantiscono la massima flessibilità e affidabilità, soddisfacendo le esigenze legate all'uso in ambienti critici. La serie PXD20 rappresenta una soluzione di visualizzazione di alta qualità dedicata al settore industriale.

Risorse aggiuntive:

Riepilogo prodotto

Guida introduttiva

Il modulo MCU Power Architecture TWR-PXN20 Freescale consente la prototipazione rapida e il riutilizzo degli strumenti tramite un hardware configurabile. La piattaforma Tower System consente di migliorare l'efficienza dei propri progetti per il settore industriale. I microcontroller Power Architecture® PXN20 dual-core a 32 bit supportano un'ampia gamma di protocolli di comunicazione, consentendo ai progettisti di realizzare gateway industriali affidabili, a basso costo e altamente performanti. La grande quantità di flash su chip, la sram su chip con codice di correzione errori, l'ADC a 36 canali, la configurazione dual-core e l'alto numero di I/O seriali fa del microcontroller PXN20 una soluzione efficiente e orientata al futuro.

Risorse aggiuntive:

Riepilogo prodotto

Guida introduttiva

Il modulo MCU di sicurezza funzionale TWR-PXS2010 Freescale riduce la complessità di progettazione e il numero di componenti raggruppando le funzionalità di sicurezza chiave su un singolo chip con architettura dual-core e dual-issue. Il modulo è staticamente commutabile tra la modalità LockStep (elaborazione e calcoli ridondanti) e la modalità di disaccoppiamento parallelo (funzionamento del nucleo indipendente). I microcontroller Power Architecture® PXS20 a 32 bit sono ideali per le applicazioni industriali che richiedono la conformità agli standard di sicurezza IEC61508 (SIL 3). I microcontroller PXS20 sono soluzioni di sicurezza funzionale SafeAssure.

Risorse aggiuntive:

Il modulo TWR-PXS3020 Freescale fa parte della piattaforma Tower System Freescale, che utilizza i microcontroller incorporati Power Architecture® a 32 bit per le applicazioni nelle quali la sicurezza è un fattore critico. Questo kit può essere utilizzato come computer a scheda singola autonomo (SBS) oppure nell'ambito della piattaforma di sviluppo e prototipazione rapida Tower System. Per sviluppare l'applicazione finale, è possibile scegliere tra un'ampia gamma di opzioni hardware e software configurabili. Il modulo PXS30 è una soluzione SafeAssure con architettura dual-core e ridondanza hardware incorporata, che rende questo modulo ideale per le applicazioni di sicurezza. Ogni nucleo può funzionare in modo indipendente, aumentando le prestazioni.

Risorse aggiuntive:

Il modulo TWR-PXS3020-KIT Freescale fa parte della piattaforma Tower System Freescale, che utilizza i microcontroller incorporati Power Architecture® a 32 bit per le applicazioni nelle quali la sicurezza è un fattore critico. Questo kit può essere utilizzato come computer a scheda singola autonomo (SBS) oppure nell'ambito della piattaforma di sviluppo e prototipazione rapida Tower System. Per sviluppare l'applicazione finale, è possibile scegliere tra un'ampia gamma di opzioni hardware e software configurabili. Il modulo PXS30 è una soluzione SafeAssure con architettura dual-core e ridondanza hardware incorporata, che rende questo modulo ideale per le applicazioni di sicurezza. Ogni nucleo può funzionare in modo indipendente, aumentando le prestazioni. Il kit contiene anche i moduli elevatori TWR-SER (modulo serial Tower System) e TWR-ELEV (moduli elevatori Tower System).

Riepilogo prodotto

Guida introduttiva

Il modulo MCU Power Architecture TWR-PXR40 Freescale consente la prototipazione rapida e il riutilizzo degli strumenti tramite un hardware configurabile. Il microcontroller Power Architecture® a 32 bit serie PXR40 Freescale con potenza di elaborazione e analogica integrata è un dispositivo robusto sviluppato per il settore industriale. È ideale per svariate applicazioni, come ad esempio il controllo di motori/movimento, nelle quali la temporizzazione è un fattore critico, senza sacrificare le prestazioni neanche durante le operazioni più complesse. Il microcontroller PXR40 a 32 bit fornisce un'alta potenza di elaborazione grazie a una velocità clock di 264 MHz e all'elaborazione dei segnali digitali su chip. Dispone di 4 MB di flash su scheda, ADC quadrupli, unità di temporizzazione doppia a 64 canali e 256 K di RAM (per archiviazione dati).

Riepilogo prodotto

Guida introduttiva
