Nexperia MOSFET da 80/100 V NextPower

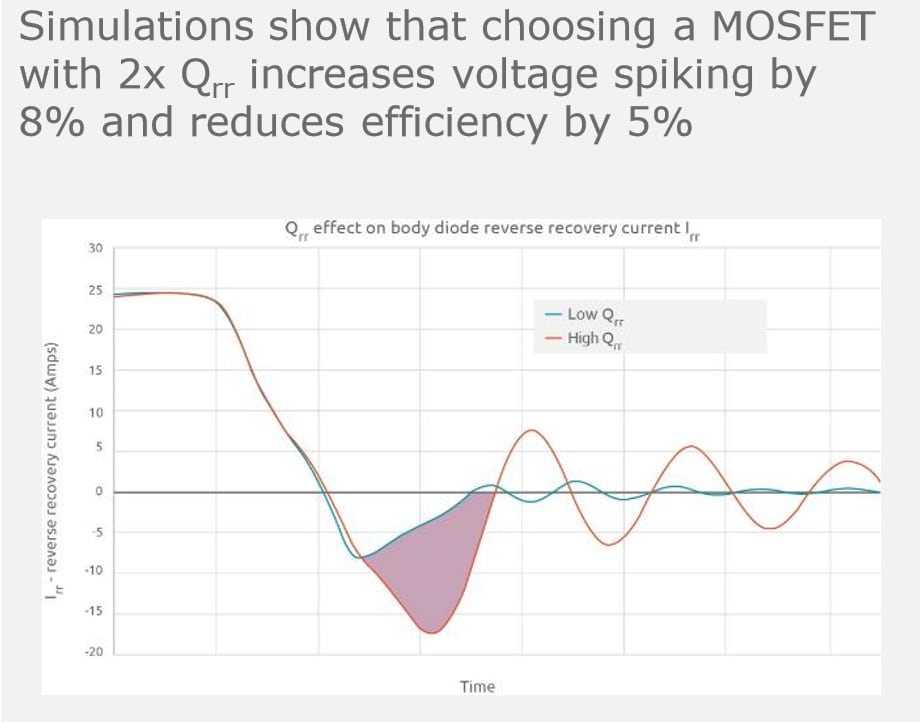

I MOSFET NextPower 80/100V Nexperia sono consigliati per applicazioni di commutazione ad alta efficienza e alta affidabilità. I MOSFET NextPower presentano un RDS (on) inferiore di 50% e una forte potenza nominale elevata. I dispositivi sono ideali per sistemi di alimentazione, telecomunicazioni, progetti industriali, caricatori e adattatori USB-PD tipo C e adattatori da 48 V CC-CC. I dispositivi hanno basse perdite al diodo corpo con Qrr fino ad appena 50 nano-coulomb (nC). Ciò comporta una minore corrente di recupero di inversione (IRR), picchi di tensione più bassi (VPICCO) e un riverbero ridotto per ulteriori tempi morti ottimizzati.
Caratteristiche
- Basso Qrr per maggiore efficienza e picchi più bassi
- FOM a basso QG × RDS (on) per applicazioni di commutazione ad alta efficienza
- Potenza nominale elevata (Eas)
- Portfolio da 80 V e 100 V
- Collaudati al 100% con il metodo a valanga
- Senza Ha e conforme a RoHS, LFPAK56 package LFPAK56, package LFPAK88
- Package saldabili a onda LFPAK56 (SOT669), LFPAK56E (SOT1023) e LFPAK88 (SOT1235)
Applicazioni
- Raddrizzatori sincroni in CA/CC e CC/CC
- Interruttore lato primario CC/CC 48 V
- Controllo del motore BLDC
- Adattatori e caricatori USB-PD
- Applicazioni a mezzo ponte e ponte completo
- Topologie flyback e risonanti
Prestazioni delle applicazioni
Video
View Results ( 12 ) Page
| Codice prodotto | Scheda dati | Descrizione | Vgs th - Tensione di soglia gate-source | Qg - Carica del gate |
|---|---|---|---|---|
| PSMN1R8-80SSFJ |  |
MOSFET SOT1235 N-CH 80V 270A | 4 V | 148 nC |
| PSMN2R0-100SSFJ | |
MOSFET SOT1235 100V 267A N-CH MOSFET | 4 V | 161 nC |
| PSMN012-100YSFX | |
MOSFET SOT669 100V 65A N-CH MOSFET | 4 V | 29 nC |
| PSMN4R5-80YSFX | |
MOSFET SOT669 N-CH 80V 100A | 4 V | 60 nC |
| PSMN5R5-100YSFX | |
MOSFET SOT669 100V 115A | 4 V | 64 nC |
| PSMN7R2-100YSFX | |
MOSFET SOT669 100V 111A N-CH MOSFET | 4 V | 50 nC |
| PSMN9R8-100YSFX | |
MOSFET SOT669 100V 80A N-CH MOSFET | 4 V | 34 nC |
| PSMN3R5-80YSFX | |
MOSFET SOT1023 N-CH 80V 150A | 4 V | 75 nC |
| PSMN015-100YSFX | |
MOSFET SOT669 100V 55A N-CH MOSFET | 4 V | 24 nC |
| PSMN3R9-100YSFX | |
MOSFET SOT1023 100V 120A N-CH | 4 V | 79 nC |
Pubblicato: 2020-08-28
| Aggiornato: 2024-05-06
