Nexperia Schede di valutazione NEX13120xPC
Le schede di valutazione Nexperia NEX13120xPC consentono agli utenti di valutare la funzionalità e le prestazioni di NEX13120FPC-Q100, un driver LED a 12 canali settore automobilistico a 12 bit dotato di interfaccia UART. Il driver LED lineare persettore automobilistico Nexperia NEX13120-Q100 è qualificato AEC-Q100 Grado 1 e sviluppato per applicazioni high-side. Le schede di valutazione NEX13120xPC offrono un intervallo di ingresso VBATda 4,5 V a 36 V.
Caratteristiche
- Intervallo di ingresso VBAT da 4,5 V a 36 V
- Intervallo di ingresso VS da 3,5 V a 36 V
- Terminale parallelo dell'alimentazione (P17), che consente di mettere in cortocircuito VBATe VS
- Comunicazione opzionale con protocolli UART e CAN (P1 o P2)
- Selezione della modalità di sicurezza (P13) e configurazione dell'indirizzo (P14, P15, P16)
- Terminale di alimentazione VBAT opzionale (J1 o TP1)
- REF corto al terminale di terra (P5) e terminale di selezione del resistore REF (P6, P7, P8)
- Terminale di dimming RGB e monocromatico opzionale (P27 e P37)
- Terminale LED corto al terminale di terra (P47) e terminali singoli LED corti (P20-26, P28-P36, P38-P46, P48-P56)
Applicazioni
- Luce posteriore esterna Automotive
- Fari esterni per il settore automobilistico
- Luce ambientale interna Automotive
Driver LED correlato
Nexperia Driver LED lineare automotive NEX13120-Q100
Qualificato e progettato per applicazioni high-side di grado 1 secondo la norma AEC-Q100.
Layout

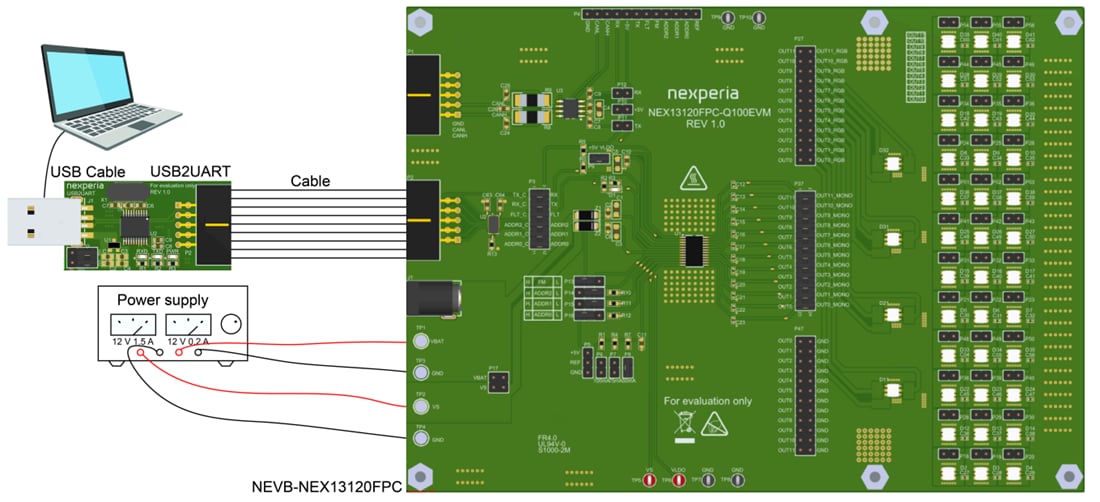

Configurazione hardware con USB2UART

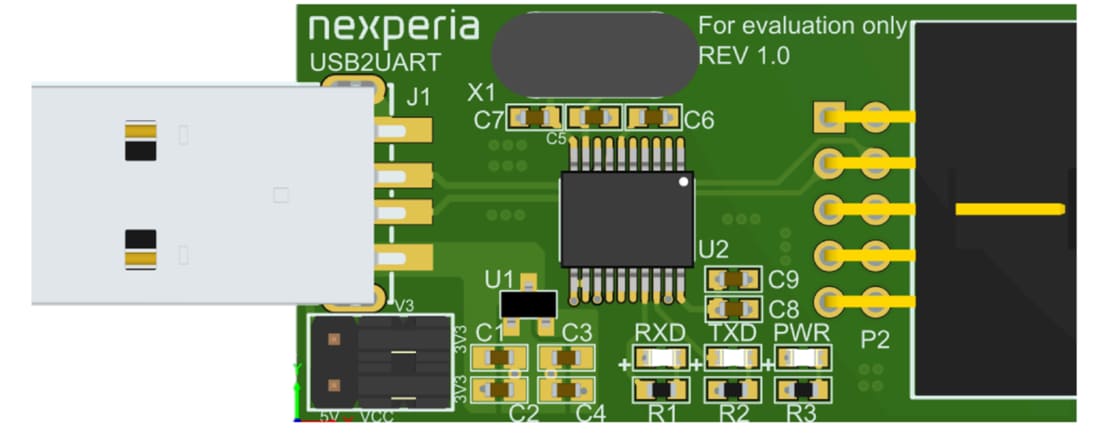

Configurazioni del jumper USB2UART
