Nexperia Traslatori di livello LSF0204/LSF0204-Q100

I traslatori di livello LSF0204/LSF0204-Q100 di Nexperia sono traslatori di livello multi-tensione bidirezionali a quattro canali realizzati per applicazioni open-drain e push-pull. LSF0204/LSF0204-Q100 supporta la traslazione fino a 100 MHz verso l'alto e ≥100 MHz di traslazione verso il basso con carico capacitivo ≤30 pF. Non è necessario un pin di direzione per ridurre al minimo lo sforzo del sistema. LSF0204-Q100 consente pin I/O tolleranti da 5 V per la compatibilità con i livelli TTL in varie applicazioni.

I traduttori di livello Nexperia LSF0204/LSF0204-Q100 consentono di impostare diversi livelli di traslazione della tensione su ciascun canale, garantendo flessibilità e idoneità per più applicazioni.

LSF0204-Q100 è qualificato per lo standard Q100 (grado 1) di Automotive Electronics Council (AEC) ed è adatto per applicazioni del settore automobilistico.

Caratteristiche

  • Traslazione di tensione bidirezionale senza pin di direzione
  • Traslazione verso l'alto
    • ≥ 100MHz CL = 15 pF 30 pF
    • ≥ 80 MHz; CL = 50 pF
  • Traslazione verso il basso
    • ≥ 120MHz CL = 15 pF 30 pF
    • ≥ 100MHz CL = 50 pF
  • Inserimento a caldo
  • Traslazione del livello di tensione bidirezionale tra:
    • 0,8 V e 1,8 V, 2,5 V, 3,3 V e 5,0 V
    • 1,2 V e 1,8 V, 2,5 V, 3,3 V e 5,0 V
    • 1,8 V e 2,5 V, 3,3 V e 5,0 V
    • 2,5 V e 3,3 V e 5,0 V
    • 3,3 V e 5,0 V
  • Qualifica del prodotto per il settore automobilistico in conformità con il grado 1 AEC-Q100 (LSF0204-Q100)
  • Bassa corrente di standby
  • Pin I/O tolleranti da 5 V per supportare TTL
  • La bassa RONriduce la distorsione del segnale
  • Le prestazioni a protezione latch-up superano 100 mA per JESD78, classe II, livello A
  • Opzioni a più pacchetti
  • Protezione ESD:
    • L'ANSI/ESDA/JEDEC JS-001 HBM supera i 2000 V
    • CDM ANSI/ESDA/JEDEC JS-002 supera 1000 V
  • Specificato da -40 °C a +125 °C

Applicazioni

  • GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C e altre interfacce nell'infrastruttura di telecomunicazione
  • Industriale
  • Personal computer

Prodotti correlati

Nexperia Ricetrasmettitori di traslazione di rilevamento automatico NXS, NXB, LSF

Rilevamento bidirezionale automatico per la traslazione del livello di interfaccia.

Learn MoreInformazioni su Nexperia Ricetrasmettitori di traslazione di rilevamento automatico NXS, NXB, LSF View ProductsCorrelato a Nexperia Ricetrasmettitori di traslazione di rilevamento automatico NXS, NXB, LSF

Risorse aggiuntive

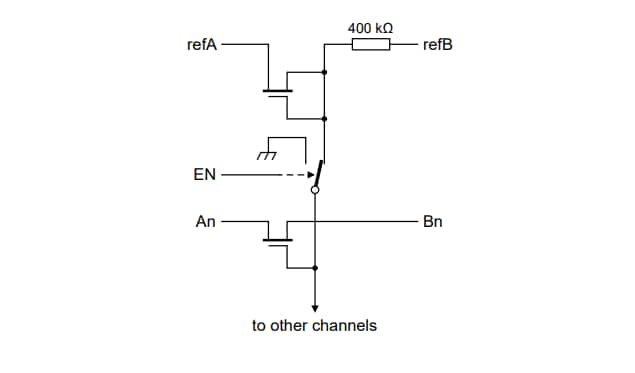

Diagramma funzionale

Schema di circuito di applicazione - Nexperia Traslatori di livello LSF0204/LSF0204-Q100
