Murata Moduli LBAD0XX1SC tipo 1SC CAT M1 e NB-IoT

Il modulo LBAD0XX1SC tipo 1SC CAT M1 e NB-IoT di Murata è un modulo a bassissimo consumo energetico con un'interfaccia di comando AT di facile utilizzo per un'integrazione senza problemi. Questo modulo presenta configurazioni di antenna esterna, corrente di ibernazione di 1,5 μA (media) 16 MB di flash e un aggiornamento del firmware OTA. Il modulo LBAD0XX1SC tipo 1SC Cat. M1 e NB-IoT è progettato per soddisfare le specifiche delle versioni 3GPP ed è ottimizzato per una potenza di uscita LTE di classe 3 (+23 dBm). Questo modulo è conforme ai certificati normativi FCC/IC, ETSI e TELEC e alle certificazioni globali come PTCRB e GCF. Il modulo tipo 1SC Cat M1 e NB-IoT è disponibile nelle dimensioni tipiche di 11,1 mm x 11,4 mm x 1,4 mm in un package LGA. Questo modulo è utilizzato in applicazioni per dispositivi indossabili, contatori intelligenti, sanità e monitoraggio degli asset.

Caratteristiche

  • Compatibile con la versione 13 o 14 del 3GPP
  • Modalità 3GPP release 14 eDRX e PSM
  • LTE CAT M1 – 23 dBm (nominale)
  • LTE NB1 – 23 dBm (nominale) (solo modulo doppio)
  • Configurazioni con antenna esterna
  • Configurazione SIM:
    • SIM esterna e integrata adatta per MNO/MVNO (opzionale)
  • Il consumo energetico consente fino a 10 anni di durata della batteria:
    • corrente di ibernazione 1,5 µA (media)
    • <45 μa="" (media)="" a="" corrente="" in="" edrx="" a="" 8="">
    • Corrente in PSM configurabile per abbaini
  • Dimensioni 11,1 mm x 11,4 mm x 1,4 mm (tipiche) e 1,5 mm (massime)
  • Disponibile in un package LGA
  • Aggiornamento firmware OTA
  • Certificazioni globali PTCRB e GCF
  • Certificato normativo FCC/IC, ETSI e TELEC
  • 16 MByte di flash
  • Controllo dell'umidità MSL4
  • Capacità di tecnologia 4 G LTE
  • Funzionamento half-duplex LTE Dedicato (HD-FDD) per CatM1
  • Supporti modem universale LTE (banda bassa e media):
    • B5/B8/B12/B13/B17/B18/B19/B20/B26/B28 in banda bassa
    • B1/B2/B3/B4/B25 in banda media
  • Ottimizzato per potenza di uscita LTE classe 3 (+23 dBm)
  • Intervallo di temperatura operativa da -40 °C a 85 °C
  • Controllo tramite comandi AT in conformità con 3GPP TS27.005, 27,007 e comandi AT personalizzati
  • Stack IPv4/IPv6 con protocollo TCP e UDP
  • Certificazioni dei vettori: AT&T, Vodafone, DT, Telefonica, Softbank, KDDI, KT, Truphone, TMO, Telstra, SKT, LG U+ e USCC (solo 1SC-151)
  • Conformità a RoHS

Applicazioni

  • Dispositivi indossabili
  • Contatori intelligenti
  • E-bike
  • Settore medico/sanitario
  • Dispositivi/tracker per la gestione della flotta

Schede tecniche

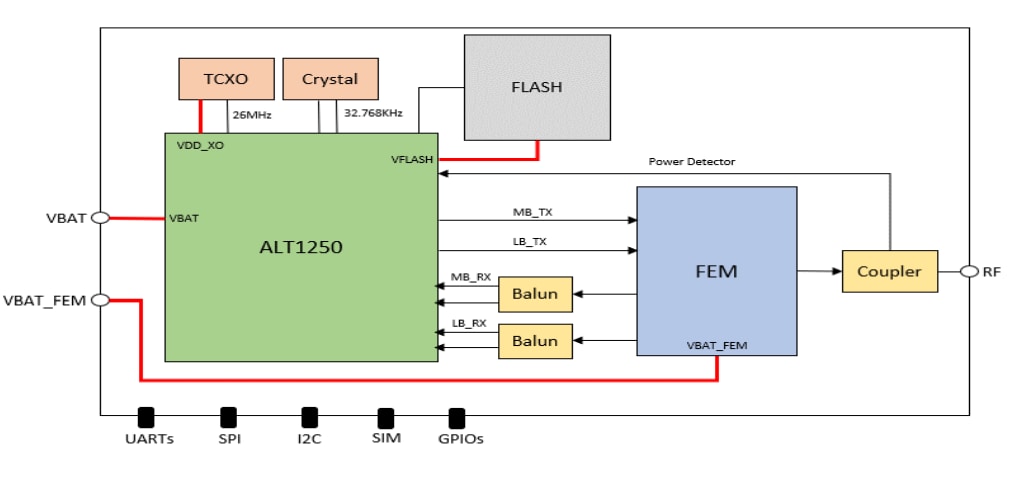

Diagramma a blocchi

Schema a blocchi - Murata Moduli LBAD0XX1SC tipo 1SC CAT M1 e NB-IoT

Video

Kit di valutazione associato

Murata Kit di valutazione tipo 1SC LBAD0XX1SC-DM-EVK-B

Include una scheda di valutazione di tipo 1SC, due cavi mini USB e una guida per l'avvio rapido.
