Murata Power Solutions Contatori digitali a pannello DMR35
I contatori a pannello digitali DMR35 di Murata Power Solutions effettuano misurazioni di precisione della corrente o della tensione CC e presentano misurazioni numeriche 3½ altamente visibili (a seconda della gamma selezionata) con un grafico a barre a 21 segmenti ad azione rapida. Questo grafico fornisce un'indicazione utile di una rapida modifica dei valori misurati. Gli interruttori DIP accessibili sul retro consentono di selezionare l'intervallo di misurazione e la luminosità del display. Questi misuratori sono alimentati tramite un alimentatore esterno da 9 V CC a 32 VCC e forniscono una precisione di misurazione dello 0,8%. Gli ingressi di misurazione offrono un intervallo di ingresso di modo comune di ±48 V, semplificando l'uso in una gamma di applicazioni.
I contatori a pannello digitali DMR35 di Murata Power Solutions hanno un robusto alloggiamento in policarbonato montabile in un foro circolare utilizzando le viti in dotazione. Queste unità sono progettate come un sostituto meccanico drop-in per molti contatori di movimento analogici comunemente disponibili. Le unità presentano un luminoso display LED da 11,4 mm (0,45”) con luminosità regolabile. La serie DMR35 è ideale per l'uso in pannelli di visualizzazione, strumentazione di laboratorio, automazione di fabbrica, linea di siti e applicazioni commerciali e industriali di retrofitting.
Caratteristiche
- Comune
- Opera da un alimentatore esterno da 9 VCC a 32 VCC
- Display LED luminoso da 0,45” (11,4 mm), luminosità regolabile
- Misurazioni numeriche fino a 3½, a seconda dell'intervallo selezionato
- Scala display a barre a 21 segmenti
- Precisione di misurazione: 0,8%
- Intervallo di misurazione selezionabile
- Opzioni di misurazione unipolare e bipolare
- Ampio intervallo di tensione di modo comune in ingresso (±48 V)
- Due anni di garanzia limitata
- DMR35-ACA
- Misurazione su scala completa della corrente CA
- Alimentazione: da 100 VCA a 264 VCA
- DMR35-ACV
- Consumo energetico: 15 mA a 120 VCA
- DMR35-DCA
- Resistore shunt interno di precisione
- DMR35-DCA3
- Funziona con resistori shunt di uscita da 50 mV esterni standard del settore
- DMR35-DCV
- Impedenza ingresso: 1 MΩ
- DMR35-DCxA
- Resistori shunt interni a bassa tensione di carico
Applicazioni
- Strumentazione di laboratorio
- Automazione industriale
- Linea di sito
- Retrofitting industriale e commerciale
- Pannelli display
Selezione dei prodotti
Video

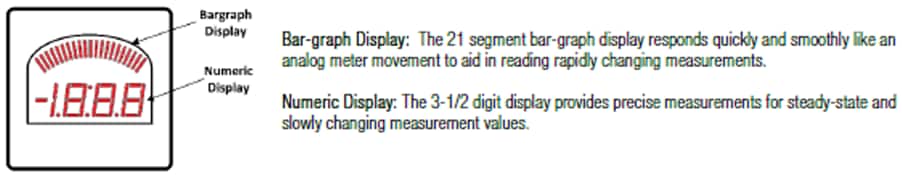

Pannello anteriore
Pannello posteriore e connessioni
Schema a blocchi - misuratori di corrente
Schema a blocchi - voltmetri
Pubblicato: 2021-04-05
| Aggiornato: 2022-09-14
