Modulo Bluetooth® ad alta potenza SN2100 Murata Wireless

Modulo Bluetooth® ad alta potenza SN2100 Murata Wireless

Il modulo Bluetooth® ad alta potenza SN2100 Murata Wireless è un modulo Bluetooth® (classe 1) ad alta potenza di classe industriale completo con antenna integrata per applicazioni M2M. L'SN2100 integra un CI Bluetooth®, PA, front-end RF, TCXO e antenna chip all'interno di un fattore di forma LGA ridotto inseribile direttamente nelle progettazioni OEM. Offre un link budget complessivo di 110 dB, un valore significativamente superiore rispetto alla maggior parte dei moduli Bluetooth® disponibili sul mercato. Questo fattore rende l' SN2100 una scelta ideale per le applicazioni di controllo industriale che richiedono solitamente una maggiore copertura. Il modulo offre un ciclo di vita esteso e un ampio intervallo di temperatura di funzionamento standard del settore per applicazioni industriali. Offre inoltre un'interfaccia HCI standard per la CPU host.


Caratteristiche
  • Bluetooth v2 classe 1 da 2,4 GHz
  • Copertura ad alta portata: 250 m
  • Antenna chip integrata
  • Funzione di rallentamento clock integrata
  • Temperatura di funzionamento di classe industriale
  • Certificato FCC/IC, conforme CE
Applicazioni
  • Controllo illuminazione
  • Automazione domestica
  • Sistema di risparmio energetico
    domestico
  • Energia intelligente
  • Controllo e monitoraggio industriale
  • Dispositivi sanitari e fitness

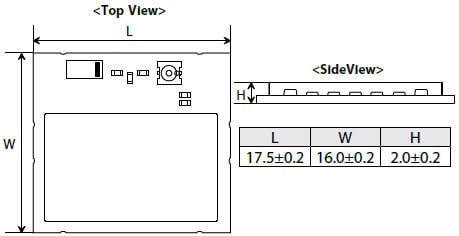

Dimensioni del modulo in mm

Dimensioni del modulo

Specifiche
  • Potenza di uscita di trasmissione max.: +18 dBm
  • Sensibilità di ricezione: -92 dBm
  • Supporto velocità dati: BDR
  • Circuito clock sul modulo a 32 kHz
  • Interfaccia host: UART/PCM
  • Tensione di alimentazione: da 2,2 V a 3,3 V
  • Dimensioni: 17,5 x 16,0 x 2,0 mm
  • Temperatura di funzionamento: da -40 ºC a 85 ºC
  • Conformi alla direttiva RoHS
  • MSL JEDEC livello 3

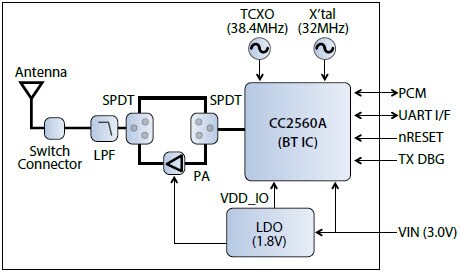

Diagramma a blocchi
Diagramma a blocchi

Kit di sviluppo EM SN2100 Murata Wireless

Il kit di sviluppo EM SN2100 Murata Wireless è offerto per lo sviluppo di applicazioni cliente su piattaforma Texas Instruments MSP430 e Stellaris®. Offre la funzione Bluetooth nel kit di sviluppo TI MSP430 e Stellaris®. Il kit di sviluppo EM SN2100 si collega direttamente alla scheda TI MSP-EXP430F5438 e alle altre schede di sviluppo per mezzo di un adattatore. Il kit comprende una scheda EM SN2100 e una Guida introduttiva.


Contenuti del kit
  • 1 scheda EM SN2100
  • Guida introduttiva
  • Murata Electronics
  • Wireless
  • Embedded Solutions
