Le clip a molla Molex forniscono prestazioni di interconnessione altamente durature su un ampio intervallo di lavoro. Queste clip a molla a basso profilo offrono un ampio intervallo di lavoro da 0,25 mm a 1,10 mm per una maggiore flessibilità di design con controllo specifico di carico. La serie 105386 presenta un design anti-inceppamento che previene danni dovuti al contatto durante il processo di assemblaggio. La serie 105385 presenta alette piegate per prevenire il deposito della saldatura. Le clip a molla Molex sono progettate per smartphone e dispositivi mobili e sono anche ideali per applicazioni industriale.
Caratteristiche
Ampio intervallo di lavoro da 0,25 mm a 1,10 mm
Offre grande flessibilità di design con controllo specifico del carico

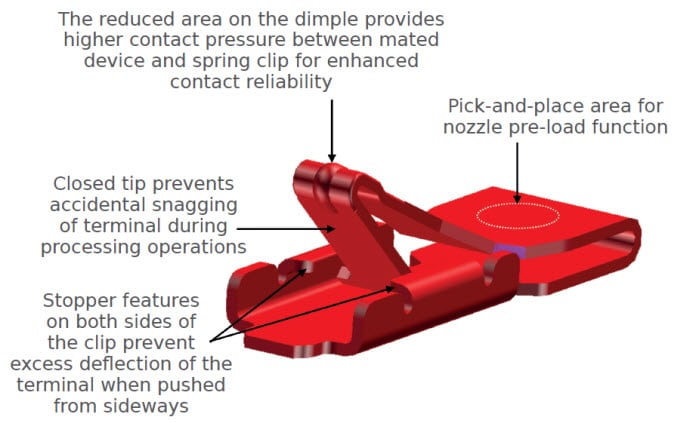

Design anti-inceppamento (105386)
Previene danni dovuti al contatto durante il processo di assemblaggio e riduce la perdita
Larghezza della clip ristretta di 1,00 mm (105386)
Supporta piccole applicazioni PCB
1.500 cicli di durata (105386)
Fornisce elevate prestazioni sostenute

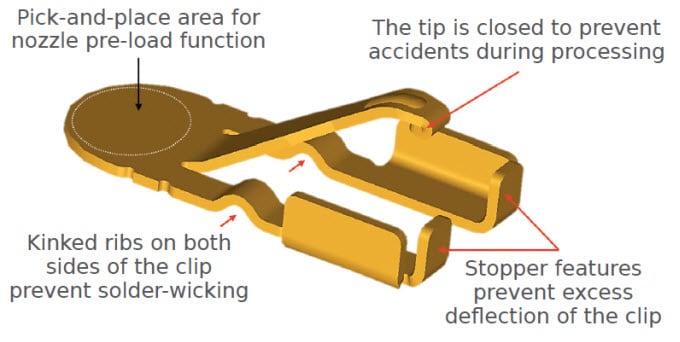

Alette piegate (105384)
Previene il deposito della saldatura
Contatto di messa a terra dispositivo-PCB
Riduce il rumore EMI e la scarica elettrostatica
Contatto RF-PCB
Offre un maggiore risparmio di costi se usato con dispositivi wireless non saldati (esempio: antenne)
Specifiche
Potenza
Tensione (max.): 10 VCC
Corrente (max.)
1,5 A (105386)
1,0 A (105384)
Bassa resistenza di contatto (max.): 50 mΩ
Corsa
Forza normale
0,25 N minima prima della durata
0,20 N minima prima della durata
Durata: 1500 cicli
Vibrazione: 3,10 G (RMS) tra 20 e 500 Hz, 15 minuti
Applicazioni
Smartphone e dispositivi mobili
Prodotti di consumo/dati/telecomunicazioni/reti
Fotocamere digitali
Registratori video digitali
Dispositivi LAN wireless
Set-top box
Interruttori e router piccoli uffici/ufficio domestico (SOHO)
Settore industriale
Fotocamere e sistemi di sorveglianza e di sicurezza
