Connettori ad accoppiamento in cieco RF SMPM Molex
I connettori ad accoppiamento in cieco RF SMPM di Molex garantiscono un'alta densità, eccellenti prestazioni di frequenza e hanno dimensioni del 30% inferiori rispetto ai design SMP. Oltre a ridurre il peso del sistema rispetto ai connettori più grandi, migliorano la producibilità grazie all'uso di connettori multiporta. L'interfaccia ad accoppiamento in cieco si allinea automaticamente per resistere ai disallineamenti radiali e assiali tipici degli accoppiamenti da scheda a scheda. Questi connettori hanno una gamma di frequenza CC fino a 65 GHz e sono progettati per applicazioni militari e ad alta frequenza.
Caratteristiche
30% più piccolo dei design SMP
Ideale per applicazioni compatte che richiedono un alto livello di densità
Gamma di frequenza CC fino a 65 GHz
Progettato per applicazioni militari e ad alta frequenza
Conformità MIL-PRF-39012
Degradazione del rapporto onde stazionarie della tensione (VSWR) trascurabile
Consente ai progettisti di PCB un ulteriore livello di tolleranza
Compensa il disallineamento assiale fino a 0,25 mm
Interfaccia femmina ad accoppiamento in cieco

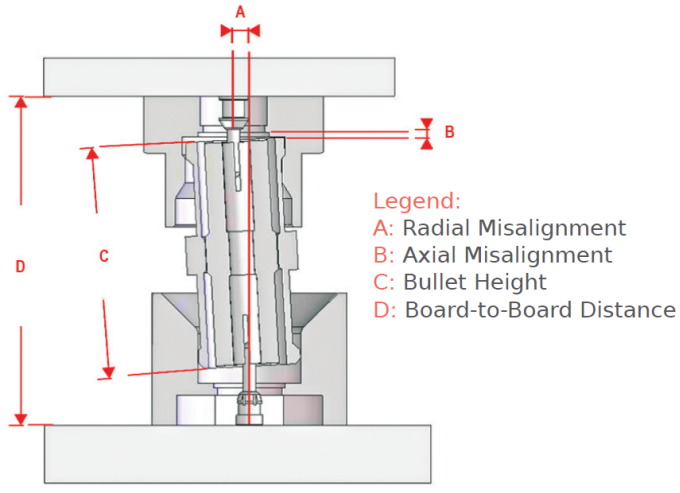

Si allinea automaticamente per resistere ai disallineamenti radiali e assiali tipici degli accoppiamenti da scheda a scheda.
Eccellenti prestazioni elettriche senza degradazione tramite cicli di accoppiamento multipli
Interfaccia maschio Catcher's Mitt per ulteriore compensazione del disallineamento radiale
Design a pressione
Elimina l'uso di cavi o chiavi durante l'installazione
Applicazioni
Settori militare e aerospaziale
UAV
Radar
Jammer
PCB
Ingresso/Uscita
Apparecchiature di prova e di misurazione
Specifiche elettriche
Tensione (max.):
Livello del mare — 275 Vrms
70K piedi — 85 Vrms
Impedenza: 50 Ω
Gamma di frequenza: CC fino a 65 GHz
VSWR:
1,10 — CC a 23 GHz
1,15 — da 23 a 26 GHz
1,35 — da 26 a 50 GHz
Resistenza contatto (max.):
Centro — 6,0 mΩ
Esterno — 2,0 mΩ
Tensione di resistenza dielettrica: 500 V RMS
Resistenza di isolamento: 5000 MΩ
Specifiche fisiche
Alloggiamento:
Interfacce femmina: BeCu
Interfacce maschio: BeCu, ottone, kovar o acciaio inox
