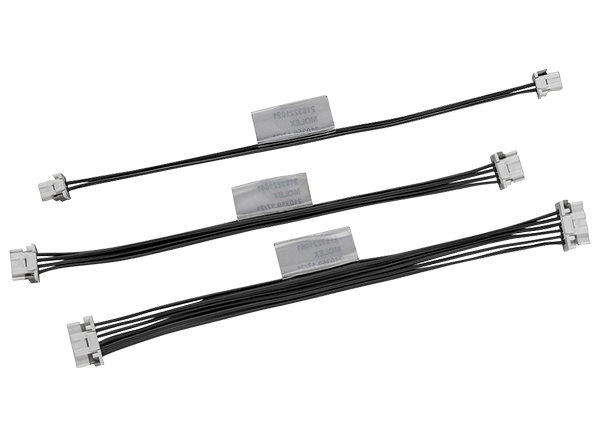

Molex Assemblaggi cavi a fila singola ISL DuraClik OTS
Gli assemblaggi cavi discreti in stagno a fila singola con blocco secondario indipendente (ISL) DuraClik pronti all'uso (OTS) Molex forniscono fino a 3 A di corrente in circuiti di varie dimensioni per facilitare la prototipazione e la pre-produzione globale. La funzione ISL rileva l'inserimento incompleto del terminale e fornisce fino a 50 N di forza di ritenzione del terminale. Gli assemblaggi cavi DuraClik ISL OTS Molex sono progettati per l'uso in una serie di applicazioni automobilistiche, di veicoli commerciali, di consumo e di automazione industriale.
Caratteristiche
- Blocco secondario indipendente
- Rileva l'inserimento incompleto del terminale
- Offre fino a 50 N di forza di ritenzione del terminale
- Aiuta a posizionare i terminali soddisfacendo al tempo stesso rigorosi requisiti automobilistici
- Contatto incorporato
- Protegge il contatto da polvere e sporcizia
- Evita aggrovigliamenti durante il montaggio dell'imbracatura
- Il terminale aggraffato offre rivestimento in oro e stagno
- Clic udibile al momento dell'accoppiamento
- Ampie alette per saldature progettate e testate per soddisfare gli standard di vibrazione automobilistica SAE
- Il blocco positivo interno fornisce un accoppiamento sicuro, risparmio di spazio e aiuta a prevenire la rottura della chiusura da aggrovigliamento dei cavi
- Da 2 a 15 circuiti in configurazioni verticali e orizzontali
Applicazioni
- Settore automobilistico
- Condizionamento dell'aria
- Illuminazione esterna
- Schermo head-up
- Invertitori
- Leve del cambio
- Componenti dello sterzo
- Leve per tergicristalli/lampeggianti
- Veicoli commerciali
- Gru
- Trattori
- Camion
- Illuminazione a LED
- Automazione di fabbrica
Specifiche
- Tensione massima 60 VCA/CC
- Corrente massima 3.0 A
- Resistenza di contatto massima 10 mΩ
- Tensione di resistenza dielettrica 500 VCA (rms)
- Resistenza di isolamento minima: 100 MΩ
- Durata 20 cicli
- Intervallo delle temperature di funzionamento da -40 °C a +105 °C
