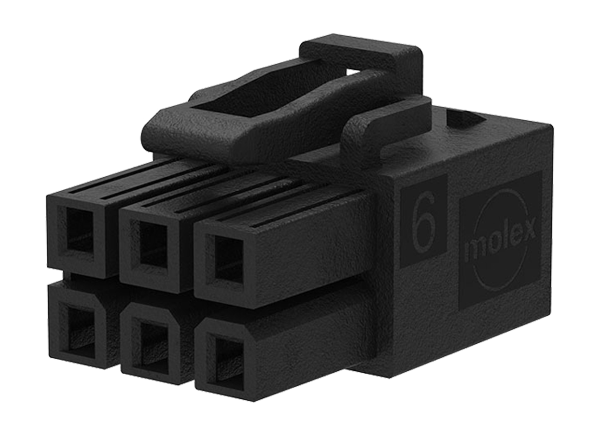

Molex Connettori Mini-Fit Max
I connettori Mini-Fit Max di Molex forniscono una corrente di 20,5 A in un package compatto e presentano un robusto design tangless dei terminali con una presa abilitata TPA. Queste caratteristiche di progettazione aiutano a garantire che i terminali siano completamente inseriti in posizione nel loro alloggiamento e garantiscono la sicurezza dei terminali durante l'inserimento nel package e nell'assemblaggio. I connettori Mini-Fit Max di Molex sono ideali per l'impiego in una varietà di applicazioni di telecomunicazioni/connettività in rete, industriali, elettrodomestici e veicoli commerciali.
Caratteristiche
- Resina combinata a filo incandescente UL 94V-0
- La calettatura e la polarizzazione aiutano a prevenire errori nell'accoppiamento
- Impilabili end-to-end, forniscono maggiore potenza per pollice lineare e millimetro quadrato rispetto ad altri connettori di alimentazione di fascia media
- Quattro punti di contatto indipendenti
- Il fermo TPA aiuta a garantire che i terminali siano completamente inseriti in posizione nel loro alloggiamento riducendo la possibilità di distacco del terminale
- I terminali tangless garantiscono la sicurezza dei terminali durante l'inserimento nel package e nell'assemblaggio
- Il design sottile del profilo consente di risparmiare spazio nel circuito stampato
Applicazioni
- Telecomunicazioni/collegamenti di rete
- Interruttori
- Server
- Alimentatori e distributori
- Torri di rete
- Settore industriale
- Macchinari
- Apparecchiature commerciali
- Illuminazione commerciale
- Sistemi HVAC industriali
- Elettrodomestici
- Riscaldatori e condizionatori d’aria
- Lavatrici e asciugatrici
- Veicoli commerciali
- Convertitori di potenza
- Moduli di controllo elettronici non sigillati
- Autocarri da trasporto
Specifiche
- Tensione massima 600 V
- Corrente massima: 20,5 A
- Resistenza di contatto: 2 MΩ
- Tensione di resistenza dielettrica < 5 mA
- Resistenza di isolamento minima: 1000 MΩ
- Intervallo delle temperature di funzionamento: da −40 °C a +105 °C
