I connettori a compressione Molex per dispositivi portatili sono connettori a doppia fila con montaggio a superficie senza alogeni con contatti lineari o sfalsati. Questi connettori a compressione miniaturizzati ad alta resilienza meccanica forniscono un eccellente contatto elettrico e assicurano un funzionamento affidabile nei dispositivi portatili ultrasottili. La serie di connettori 78864 si caratterizza per una bassa resistenza di contatto di 30 mΩ. Ciò assicura le prestazioni operative del connettore a correnti estremamente basse. La serie 78864 ha anche un'altezza di funzionamento di soli 1,20 mm che consente significativi risparmi di spazio in verticale nelle applicazioni ultrasottili. I contatti di accoppiamento concavi della serie 78864 aiutano a mantenere un'alta pressione di contatto per una maggiore affidabilità elettrica. L'alta forza di fissaggio dei terminali delle serie 78864 e 78732 protegge i giunti saldati dei terminali dalle forze di compressione durante l'accoppiamento. I connettori a compressione dispongono anche di un'alta resistenza agli urti fino a 30 G (78732) o 50 G (78864), garantendo una connettività elettrica costante anche se sottoposti agli urti.
Caratteristiche
Bassa resistenza di contatto (LLCR) di 30 mΩ (78864)
Assicura le prestazioni operative del connettore a correnti estremamente basse
Bassa altezza di funzionamento di 1,20 mm (78864)
Risparmi di spazio significativi nelle applicazioni ultrasottili

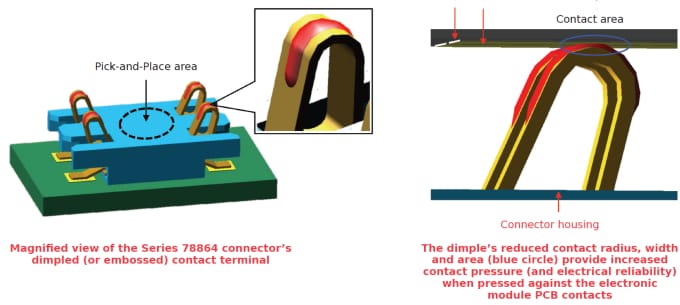

Contatti di accoppiamento concavi (78864)
Mantengono un'alta pressione di contatto per una maggiore affidabilità elettrica
Alta forza di fissaggio del terminale (78864 e 78732)
Protegge i giunti saldati del terminale dalle forze di compressione durante l'accoppiamento
Contatti al titanio-rame (Ti Cu) (78864 e 78732)
L'alta resistenza meccanica dei contatti sostiene la pressione durante l'accoppiamento
Alta resistenza agli urti fino a 30 G (78732) o 50 G (78864)
Assicura una connettività elettrica costante anche in presenza di urti
Ingombro ridotto del connettore
Massimo risparmio di spazio su PCB
Applicazioni
Smartphone e dispositivi portatili
Settore industriale
Ricevitori di comunicazione
Walkie Talkie
Specifiche elettriche
ingresso (max.)
30 V (78732)
10 V CC (78864)
Corrente (max.): 1,0 A per contatto
Bassa resistenza di contatto (max.)
70 mΩ (78732)
30 mΩ (78864)
Tensione di resistenza del dielettrico:
500 V RMS (78732)
100 V CA (78864)
Resistenza di isolamento
100 MΩ (78732)
1000 MΩ (78864)
Specifiche meccaniche

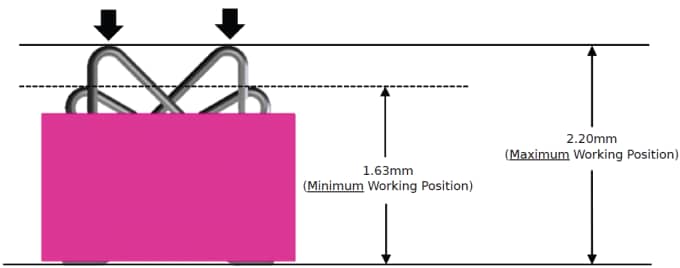

Forza normale di contatto: 0,59 N a 1,63 mm
Forza di fissaggio terminale (min.)
0,98 N (78732)
1N (78864)
Durata (min.)
20 cicli (78732)
30 cicli (78864)
Codice
Numero di circuiti
Tipo di contatti
Altezza di funzionamento (mm)
Altezza di accoppiamento alla pressione massima (mm)
