Driver sorgente formatore di fascio a ultrasuoni e velocità elevata MD2133 Supertex

Driver sorgente formatore di fascio a ultrasuoni e velocità elevata MD2133 Microchip

MD2133 Microchip è progettato come driver sorgente formatore di fascio a ultrasuoni e velocità elevata con memoria delle forme d'onda e un contatore di ritardo digitale. Programmabile e specifico per applicazioni a formazione di fascio a ultrasuoni, l'MD2133 può essere usato nelle applicazioni HIFU, a ultrasuoni NDT e altri strumenti. L'MD2133 presenta circuiti di ingresso logici digitali CMOS, un DAC di corrente a 8 bit per il controllo del peso di apertura, nonché una matrice di commutazione della corrente a impulsi a 8 bit. Il dispositivo supporta sia la modulazione PAM (Pulse-Current Amplitude Modulation) che PWM (Pulse-Width Modulation), con un interruttore di corrente I-Q in quadratura e una tabella di ricerca da angolo a vettore seno e coseno integrata. La risoluzione angolare della tabella vettoriale è 1,4°/passo con un intervallo totale di 256 passi/360°. Gli utenti possono pre-archiviare i dati per un massimo di quattro forme d'onda con memoria della forma d'onda 8 x 1 kbit. I parametri archiviati per ciascuno includono lunghezza dei dati, indirizzo di inizio, limiti dei cicli o modalità a cicli continui, pre-scala di frequenza di trasmissione (divisore N), selezione del cambio di polarità (avvio veloce), chirp-up /down per la trasmissione FM e diretta/inversa (forme d'onda simmetriche nel tempo per un minor numero di punti dati). Due ingressi del clock differenziali SSTL controllano tutta la scrittura, la rilettura, il ritardo della trasmissione e le frequenze delle forma d'onda. L'interfaccia SPI a velocità elevata consente l'aggiornamento per-scan-line degli aggiornamenti rapidi dei dati per tempi di ritardo che cambiano dinamicamente, nonché per la selezione di ponderazione e forma d'onda.

Caratteristiche
  • Modalità PWM I-Q ad angolo vettoriale o modalità PAM a rampa
  • Topologia source-drive push-pull DAC a corrente veloce a 8 bit
  • Ingressi clock differenziali SSTL-2 fino a 250 MHz
  • Risoluzione angolare a fase 1,4° delle tabelle seno/coseno
  • DAC di apodizzazione a 8 bit per corrente di picco a scala completa
  • Ritardo programmabile a 16 bit con risoluzione half-clock
  • La SRAM 8 x 1k bit archiviano quattro forme d'onda arbitrarie flessibili
  • Il secondo ritardo programmabile supporta il focus doppio
  • Lettura/scrittura della forma d'onda a pin singolo e controllo della trasmissione
  • Indirizzo di inizio, lunghezza e pre-scala della forma d'onda flessibile
  • Ripetizione della forma d'onda CW, PW, chirp-up chirp-down FM
  • Funzione di inversione della forma d'onda per la memorizzazione dei punti dati
  • Cambio di polarità rapido tra l'avvio della trasmissione
  • Scrittura e rilettura SPI veloce per tutti i registri e la SRAM
  • Alimentazione + 5,0 V, interfaccia logica CMOS 2,5 V
  • Comanda un'uscita MOSFET DN2625 fino a 230 VP-P
Applicazioni
  • Trasmettitore formatore di fascio a ultrasuoni per l'imaging medicale
  • Doppler CW a scansione B e messa a fuoco dinamica e chirp FM
  • Suddivisione in finestre d'apertura programmabile
  • Generatore di impulsi a ultrasuoni NDT ad array di fase ad alta risoluzione
  • Trasmettitore di messa a fuoco ad array di fase a ultrasuoni
  • Driver di forma d'onda per trasduttori piezoelettrici e MEMS
  • Generatori di forme d'onda arbitrari ad alta velocità

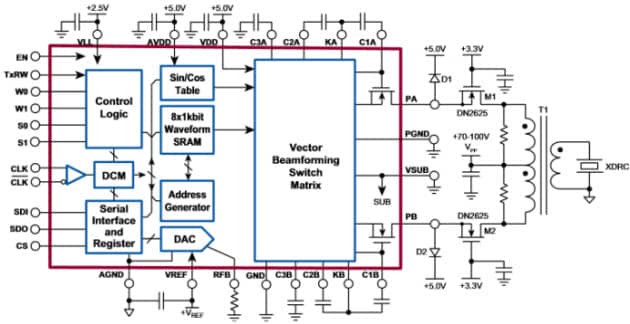

Diagramma a blocchi
Diagramma a blocchi del driver sorgente formatore di fascio a ultrasuoni e velocità elevata MD2133 Supertex
