Cavi ponte TTL e dongle da USB RN-SRL a UART seriale a 3 V e 5 V MicrochipI dongle da USB RN-SRL a UART seriale a 3 V e 5 V Microchip sono moduli di scheda ponte da USB a TTL seriale (gruppo PCB) progettati per offrire un mezzo rapido e semplice per l'interconnessione a dispositivi aventi interfacce seriali di livello TTL che richiedono la conversione a USB. Il controller di ponte incorporato è il modello PROLIFIC a 64 bit PL2303HXD (3V) o il dispositivo da USB a UART seriale FT232R (5V) di FTDI che controlla i relativi requisiti di protocollo e segnali USB. I dongle da USB RN-SRL a UART seriale a 3 V e 5 V Microchip sono composti ciascuno da 2 componenti principali, un connettore USB di tipo A come interfaccia con il mondo esterno e una PCB con un piccolo fattore di forma che richiede connessioni a cavi saldati con il dispositivo o dispositivi annessi. Il gruppo PCB a norma RoHS è configurato con un livello di uscita TTL fisso di +3,3 V o +5 V. I i cavi ponte da USB RN-SRL a TTL seriale Microchip sono disponibili in connettori maschi USB-A con involucro pressofuso nero e traslucido, aventi 6 conduttori stagnati pronti per la connessione all'estremità opposta. Ciascun cavo ha una lunghezza fino a 6 piedi (1,8 m), con trattamento di rifinitura termoretrattile.
|
Funzioni condivise - Consente la connessione a ponte/conversione da USB a TTL seriale
- Si connette al dispositivo (Microcontroller) UART o I/O

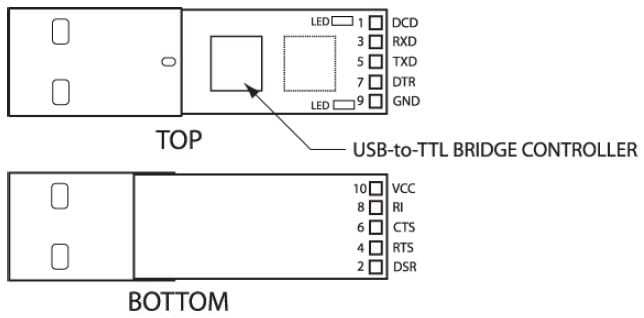

- I/O include TX, RX, RTS, CTS, VCC, e GND
- Pienamente compatibile con la velocità USB 2.0
- Flusso dati controllato da RTS/CTS, DSR/DTR o XON/XOFF
- EEPROM interna con area assegnata scrivibile dall'utente
- Gruppo PCB alimentato mediante bus USB
- Logica esterna alimentata dalla porta USB a +5 V o +3 V
- Driver esenti da royalty a costo zero e software di porta Virtual Comm
- I driver (interfaccia software USB e DLL) e Virtual Comm supportano: W98, 98SE, ME, Win2K, Win2003, WinXP, Win2008, WinXP-64, Win7, Win7-64, WinVista, WinVista64, WinXP-Embedded, WinCE v4.2, v5.0, v6.0, MAC OS8, OS9, OSX e Linux 2.4+
- Intervallo di temperatura di funzionamento: da -40 °C a +85 °C
Caratteristiche del dongle da USB a UART seriale a 3 V - Il generatore di velocità baud programmabile può essere configurato per supportare
- Velocità di trasferimento dati da 75 a 12 M baud a livelli TTL
- Supporta 5, 6, 7 o 8 bit di dati, 1, 1,5 o 2 bit di stop, e impostazione di parità di nessuna, pari, dispari, mark o spazio
- Errore di parità, errore di frame e rilevamento Bread seriale supportati
- Buffer dati bidirezionale di 512 byte configurabile 256 byte out/256 byte in, oppure 128 byte out/384 byte in
- ROM programmabile una sola volta su chip per configurazioni di avviamento del dispositivo
- Ricetrasmettitore USB1.1 su chip, regolatore 5 V->3,3 V
Caratteristiche del dongle da USB a UART seriale a 5 V - Velocità di trasferimento dati da 300 a 3 M baud a livelli TTL
- Supporta 7 o 8 bit di dati, 1 o 2 bit di stop e impostazione di parità di nessuna, pari, dispari, mark o spazio
- Supporto per la funzione di protezione FTDIChip-ID™
- Impostazione di fabbrica per le uscite drive CMOS a +5 V e ingressi TTL sicuri a 5 V
- Compatibile con i controller host OHCI, UHCI e EHCI
|
