Schede di valutazione e modulo LAN wireless RN-171 802.11 b/g MicrochipIl modulo LAN wireless RN-171 802.11 b/g Microchip è un modulo di rete wireless TCP/IP completo e indipendente. Comprende una radio da 2,4 GHz, processore SPARC a 32 bit, stack TCP/IP, clock di tempo reale, acceleratore crittografico, gestione dell'alimentazione e interfacce a sensori analogici. Grazie al suo fattore di forma ridotto e al consumo energetico estremamente basso, l’RN-171 è perfetto per applicazioni wireless mobili come il monitoraggio delle risorse, i sensori e i dispositivi portatili alimentati a batteria. Il modulo è precaricato con firmware per semplificare l'integrazione e ridurre al minimo il tempo di sviluppo delle applicazioni. Nella configurazione più semplice, l'hardware necessita soltanto di quattro connessioni (PWR, TX, RX, e GND) per creare una connessione dati wireless. Inoltre, gli ingressi analogici per i sensori possono collegarsi a una varietà di sensori come quelli per la temperatura, audio, movimento e accelerazione. La capacità di passare a una modalità di deep sleep, cercare automaticamente e associarsi a un punto di accesso quando è attivo rende il modulo RN-171 adatto per applicazioni di roaming. Il modulo RN-171 include anche un client HTML incorporato per trasmettere automaticamente i dati dei sensori o UART seriali a un server web. Sono inoltre disponibili due schede di valutazione, la RN-171-EK e la RN-171-PICtail. |
||||||||||||||||||||
|
||||||||||||||||||||
|
Funzioni condivise
Caratteristiche di RN-171-PICtail
Caratteristiche di RN-171
Caratteristiche di RN-171-EK
Applicazioni
|
||||||||||||||||||||

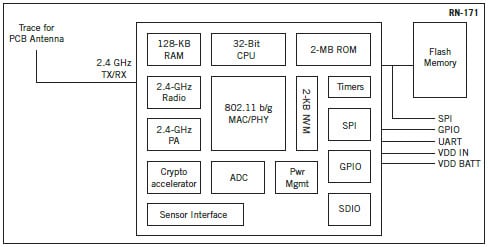

Diagramma a blocchi |
||||||||||||||||||||
 Scheda di valutazione RN-171-PICtailLa scheda di valutazione RN-171-PICtail è un dispositivo di accesso LAN wireless completo e indipendente, contenente uno stack TCIP/IP e le relative applicazioni. Dopo aver configurato il modulo, la radio può accedere automaticamente alla rete Wi-Fi e trasmettere e ricevere dati su UART. La scheda di valutazione RN-171-PICtail funziona in maniera trasparente con la scheda di sviluppo Microchip Technology PIC18 Explorer. La scheda di valutazione si innesta nel connettore modulare PICtail™ sulla scheda PIC18 Explorer e aggiunge funzionalità wireless ai design di microcontroller basati su PIC18. Maggiori informazioni sulla scheda di valutazione RN-171-PICtail e altre Schede di valutazione modulo radio PICtail™ WiFly Microchip |
||||||||||||||||||||
 Scheda di valutazione RN-171-EKLa scheda di valutazione RN-171-EK è una piattaforma di prototipazione 802.11 pronta per l'impiego sul campo, certificata Wi-Fi Alliance, per il modulo RN-171. La scheda ha la flessibilità di potersi connettere direttamente ai PC tramite una normale interfaccia USB (attraverso il chipset FTDI) o ai processori embedded attraverso l'interfaccia TTL UART. Il modulo RN-171-EK contiene un circuito di boost batteria che consente di alimentare la scheda usando due batterie AAA (la tensione in ingresso può calare fino a 2,0 V CC quando si adopera il circuito di boost batteria). Il circuito di boost batteria rende il modulo RN-171-EK ideale per le applicazioni alimentate a batteria come sensori, sistemi di acquisizione dati, controller, ecc. I LED di status e i ponticelli consentono la rapida prototipazione e integrazione in sistemi esistenti. L'interfaccia analogica sensori consente connessioni dirette per leggere i dati dei sensori di temperatura, accelerazione e atri dati analogici senza la necessità di un microprocessore esterno. Il modulo RN-171 è programmato e controllato da una consolle con un semplice linguaggio di comando ASCII. Dopo essere stato configurato, il modulo può cercare automaticamente un punto di accesso, associarsi, autenticarsi e collegarsi su qualsiasi rete Wi-Fi. Inoltre, il modulo può risvegliarsi automaticamente, inviare dati a un host remoto e ritornare in una condizione di sleep a basso consumo energetico. |
||||||||||||||||||||
 |
