Schede di valutazione e moduli LAN wireless RN-131 802.11 b/g Microchip

Schede di valutazione e modulo LAN wireless RN-131 802.11 b/g Microchip

Le schede di valutazione e moduli LAN wireless RN-131 802.11 b/g Microchip sono moduli di rete 802.11 b/g wireless indipendenti con con una radio da 2,4 GHz, processore, stack TCP/IP, clock in tempo reale, acceleratore crittografico, gestione dell'alimentazione e interfacce analogiche per sensori. Grazie al fattore di forma ridotto e al consumo energetico estremamente basso, le RN-131 sono perfette per applicazioni wireless mobili come il monitoraggio delle risorse, il tracciamento GPS e i sensori per batteria.

I moduli sono precaricati con software per semplificare l'integrazione e ridurre al minimo il tempo di sviluppo delle applicazioni. Nella configurazione più semplice, l'hardware necessita soltanto di quattro connessioni (PWR, TX, RX, e GND) per creare una connessione dati wireless. Inoltre, l'interfaccia per sensori consente connessioni dirette per inviare i dati di temperatura, audio, movimento accelerazione e altri dati analogici senza bisogno di ulteriori componenti. I moduli sono programmati e controllati con un semplice linguaggio di comando ASCII. Una configurati, i moduli RN-131 possono cercare automaticamente un punto di accesso, associarsi, autenticarsi e collegarsi su qualsiasi rete Wi-Fi. Sono inoltre disponibili due schede di valutazione, la RN-131-PICtail e la RN-131-EK.
Codice articolo Scheda tecnica Resa elevata
RN131G-I/RM Scheda tecnica Alta velocità, 1 Mbps di frequenza dati con TCP/IP e WPA2
RN131C/RM
RN-131-PICtail Scheda tecnica Velocità dati di 921 Kbps in trasmissione, 500 Kbps in ricezione con TCP/IP e WPA2 su UART, , fino a 2 Mbps su slave SPI
RN-131-EK  Scheda tecnica -

Funzioni condivise
  • Ricetrasmettitore 2,4 GHz IEEE 802.11b/g
  • Potenza ultrabassa: 4 uA in sleep, 40 mA in ricezione, 210 mA in trasmissione
  • Supporta modalità ad hoc e infrastruttura di rete
    per la massima flessibilità
  • Clock di tempo reale per wakeup e marcatura oraria
  • Certificazione Wi-Fi Alliance per WPA2-PSK
  • Eco-compatibilità: certificazione FCC/CE/ICS e
    conformità RoHS

Caratteristiche RN-131-EVAL
  • Supporta valutazione e sviluppo per RN-131
  • Supporta i protocolli TCP, UDP, ICMP, DHCP, ARP, IGMP, DNS, HTTP, FTP
  • Supporta configurazione protetta Wi-Fi /WPS con modalità a pulsante (PBM) per semplificare la configurazione della rete
  • Consente test di portata con opzioni per antenna esterna
  • Integra un microprocessore come periferica

Applicazioni
  • Monitoraggio remoto di apparecchiature
  • Telemetria
  • Controlli di automazione domestica e sensori industriali
  • Monitoraggio di dispositivi medici

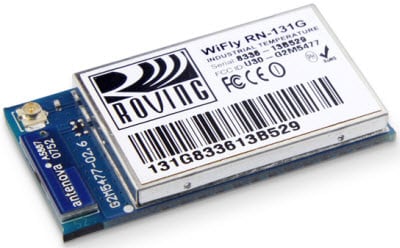

Caratteristiche RN-131
  • Modulo a montaggio superficiale piccolo e compatto
  • Antenna con chip in ceramica integrato e connettore U.FL
    per antenna esterna
  • 8Mb di memoria flash e 128KB di RAM
  • Interfacce hardware UART
  • 10 pin di I/O digitali per uso generico
  • 8 interfacce analogiche per sensori
  • Accetta un'alimentazione regolata a 3,3 V o una batteria a 3 V
  • Stack ECOS -OS, TCP/IP su scheda
  • Intervalli di temperatura disponibili di grado industriale (RN-131G) e commerciale (RN-131C)

Caratteristiche RN-131-PICTAIL
  • Si innesta nel connettore PICtail Plus sulle schede di sviluppo PIC18 Explorer ed Explorer 16
  • Aggiunge capacità wireless a design destinati alle schede PIC18 Explorer ed Explorer 16
  • Antenna a chip in ceramica su scheda
  • Interfaccia UART con controllo di flusso in hardware
  • Interfaccia SPI con slave interrupt
  • 3 LED di stato (2 configurabili)
  • Alimentato dalle schede PIC18 Explorer ed Explorer 16
  • Stack di rete TCP/IP completo incorporato

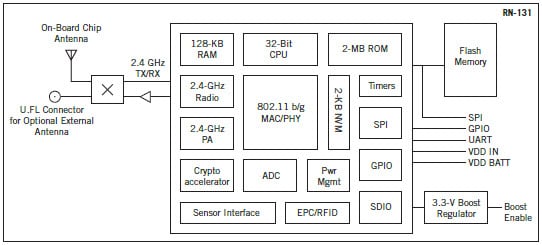

Diagramma a blocchi
Diagramma a blocchi

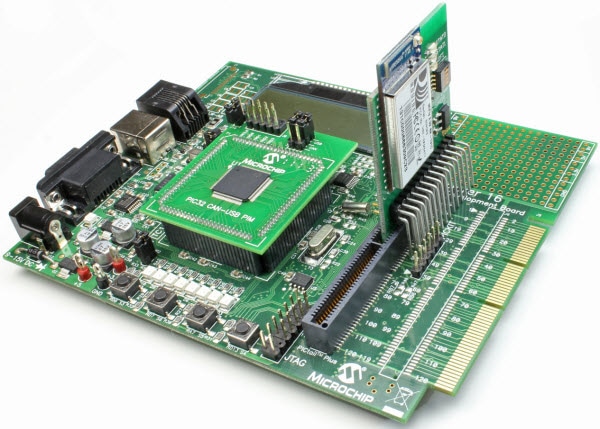

Scheda di valutazione RN-131-PICtail

Scheda di valutazione RN-131-PICtail

La scheda di valutazione RN-131-PICtail è un dispositivo di accesso LAN wireless completo e indipendente, contenente uno stack TCIP/IP e le relative applicazioni. Dopo aver configurato il modulo, la radio può accedere automaticamente alla rete Wi-Fi e trasmettere e ricevere dati su una UART.

La scheda di valutazione RN-131-PICtail funziona in maniera trasparente con la scheda di sviluppo Microchip Technology PIC18 Explorer. La scheda di valutazione si innesta nel connettore modulare PICtail™ sulla scheda PIC18 Explorer e aggiunge funzionalità wireless ai design di microcontroller basati su PIC18.

Maggiori informazioni sulla scheda di valutazione RN-131-PICtail e altre Schede di valutazione modulo radio PICtail™ WiFly Microchip

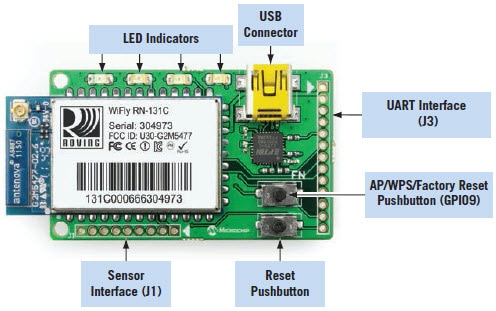

Scheda di valutazione RN-131-EK



Scheda di valutazione RN-131-EK

La scheda di valutazione 131-EK include l'hardware necessario per connettersi al computer dell'utente. Il kit contiene il modulo RN-131 con connettori, un cavo USB, gruppo batteria, antenna Trace PCB, antenna a chip su scheda e connettore U.FL.
