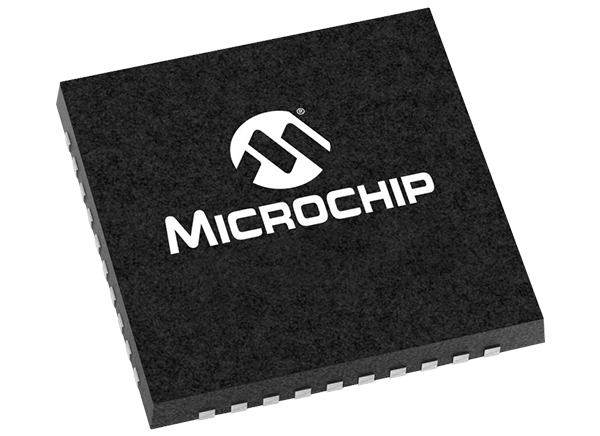

Microchip Technology CI di interfaccia USB UPD301B/C

I CI di interfaccia USB UPD301B/C di Microchip Technology sono progettati per rispettare le specifiche del cavo e del connettore USB Type-C™ e della fornitura di alimentazione USB 3.0 (PD). Questi CI sono autonomi e offrono un controller della porta di fornitura dell'alimentazione USB Type-C™con fattore di forma ridotto. Questi CI sono soluzioni PD integrate con microcontroller SAMD20 (ARM Cortex-M0+ a 32 bit) e funzionalità MAC/PHY PD UPD350. L'UPD301B/C integra molti componenti analogici discreti richiesti per applicazioni PD USB Type-C, tra cui due FET _VCONN con commutazione Rp/Rd. Le applicazioni includono terminali point-of-sale, armadietti di ricarica, prodotti e sensori IoT, altoparlanti intelligenti, monitor, sistemi per conferenze, utensili elettrici, dock di ricarica multi-porta e porte di ricarica posteriori automobilistiche.

Caratteristiche

Soluzione Power Delivery (PD) (1) USB Type-C™ per:
- Applicazioni di sola sorgente (UPD301B)
- Solo dissipatore, potenza a doppio ruolo e applicazioni dati a doppio ruolo (UPD301C)
Dispositivo di accompagnamento per stack firmware open-source PD Software Framework (PSF) USB
Software completamente personalizzabile
Profili di potenza PD standard (15/27/45/60/100 W) supportati senza modifiche software
MAC compatibile con USB PD 3.0
Supporto del connettore USB Type-C™ con rilevamento e controllo della connessione
I componenti analogici discreti integrati riducono la distinta base e l'ingombro di progettazione
Supporta facilmente fino a 3 porte PD aggiuntive tramite add-on UPD350
Supporto per la temperatura nel settore commerciale, industriale e automobilistico
- CPU Arm Cortex-M0+ da 32 bit
64 KB di memoria flash e 8 KB di RAM

Soluzione opzionale a due, tre o quattro porte tramite UPD350 esterno
- SPI per comunicazione esterna UPD350
- Il firmware Power Delivery controlla tutte le porte
Componenti analogici discreti integrati
- FET V_CONN con commutazione Rp/Rd
- Terminazione Rd batteria scarica (solo UPD301C)
- Rilevamento di corrente programmabile per condizioni di sovracorrente
Rilevamento di tensione per condizioni di sovratensione
Alimentazione e I/O:
- Regolatore di tensione integrato da 1,8 V
- 10 pin I/O configurabili per uso generico
Collo:
- 40-VQFN 6.0mm x 6.0mm
Dati ambientali:
- Intervallo delle temperature commerciali: da 0°C a 70°C
- Settore automobilistico industriale/AEC-Q100 classe 3
- Intervallo delle temperature da -40 °C a +85 °C
