Microchip Technology Interruttori PCIe® fanout PFX Gen 4 di Switchtec™
Gli interruttori® Fanout PCIe ™ PFX Gen 4 di Microchip Technology supportano fino a 100 corsie, 52 porte, 26 partizioni degli interruttori virtuali e 48 ponti non trasparenti (NTB). Inoltre, gli interruttori PFX offrono controller hot-plug e a sorpresa per ogni porta, contenimento avanzato degli errori e capacità diagnostica e debug complete, un’ampia gamma di interfacce I/O e un processore MIPS integrato. La diagnostica completa e il debug includono un generatore e analizzatore PCIe, contatori di errore e prestazioni per porta, molteplici modalità di loopback e cattura degli occhi in tempo reale. Gli interruttori fanout PFX Gen 4 includono le serie PM40100, PM40084, PM40068, PM40052, PM40036 e PM40028.
Gli interruttori PFX Gen 4 Switchtec di Microchip sono progettati per apparecchiature per data center, difesa e server industriali, workstation, apparecchiature di prova, apparecchiature di produzione e trasmissione video, infrastrutture cellulari, reti di accesso, reti metropolitane e reti di base.
Caratteristiche
- Interruttori Gen 4 non di blocco ad alte prestazioni
- Varianti a 100 canali, 84 corsie, 68 corsie, 52 corsie, 36 corsie e 28 corsie
- Le porte si biforcano da x11/x2/x4/x8/x16 corsie
- Fino a 48 NTB assegnati a qualsiasi porta
- L'interconnessione logica non trasparente (NT) consente topologie maggiori
- Supporta i meccanismi di failover 1+1 e n+1
- Controller DMA
- Motore DMA a latenza ultrabassa e ad alte prestazioni
- Contenimento degli errori
- Segnalazione avanzata di errori (AER) su tutte le porte
- Contenimento delle porte a valle (DPC) su tutte le porte a valle
- Sintesi di timeout di completamento (CTS) per evitare uno stato di errore in un host a monte a causa di transazioni incomplete non postate
- Controller con azionamento a caldo e a freddo per porta
- GPIO configurabili per diversi standard di cavi/connettori
- Interfacce PCIe
- Cavi passivi, gestiti e ottici
- SFF-8644, SFF-8643, SFF-8639, OCuLink e altri connettori
- Diagnostica e debug
- Cattura degli occhi in tempo reale
- Capacità di loopback esterno
- Interfacce I/O periferiche
- Fino a 11 interfacce a due fili (TWI) con supporto SMBus
- Fino a 4 porte SGPIO conformi a SFF-8485
- Porta MAC Ethernet 10/100 (MII/RMII) (PFX 96x/80x/64xG4)
- Fino a 4 UART
- Interfaccia JTAG ed EJTAG
- I/O ad alta velocità
- PCIe Gen 4 16 GT/s
- Supporta la formazione sui link conforme a PCIe e la configurazione PHY manuale
- Configurazione PHY manuale per ottica
- Gestione dell'energia
- Risparmio energetico in stato attivo (ASPM)
- Gestione dell'alimentazione controllata da software
- Strumenti diagnostici ChipLink
- Ampi strumenti di debug, diagnostica, configurazione e analisi con una GUI intuitiva
- Accesso a dati di configurazione, capacità di gestione e strumenti di analisi dell'integrità del segnale (come la cattura degli occhi in tempo reale)
Applicazioni
- Apparecchiature data center
- Server industriali e di difesa
- Stazioni di lavoro
- Apparecchiature di prova
- Apparecchiature di produzione e trasmissione video
- Infrastruttura per cellulari
- Reti di accesso
- Reti metropolitane
- Rete di base

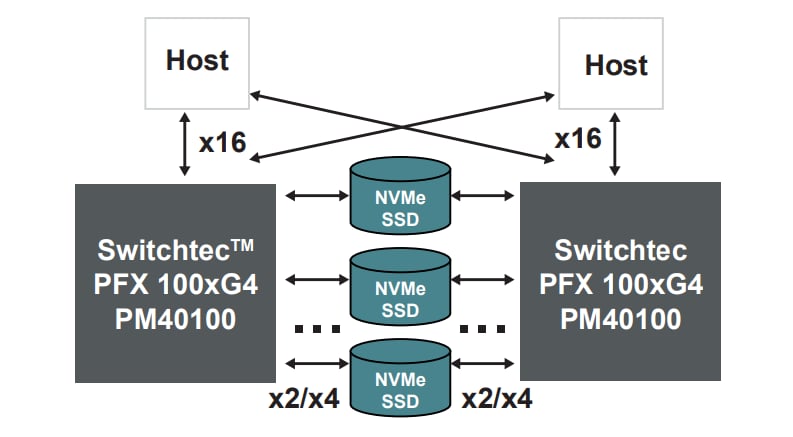

Esempio di applicazione
