Microchip Technology Kit di valutazione SAM E54 Xplained Pro

Il kit di valutazione SAM E54 Xplained Pro (ATSAME54-XPRO) di Microchip Technology è una potente piattaforma hardware progettata per valutare e dimostrare il microcontroller ATSAME54P20A Arm^® Cortex^®-M4F a 32 bit. Supportato dalla piattaforma di sviluppo integrata di Studio, il kit SAM E54 Xplained fornisce un facile accesso alle funzionalità di ATSAME54P20A e illustra come integrare il dispositivo in un progetto personalizzato.

Il kit di valutazione SAM E54 Xplained Pro di Microchip Technology presenta un debugger integrato, eliminando la necessità di strumenti esterni per programmare o eseguire il debug dell’MCU ATSAME54P20A. Il kit di valutazione offre una vasta gamma di funzioni che consentono un facile accesso alle periferiche SAM E54. Il kit di valutazione SAM E54 Xplained Pro è supportato da Atmel Studio, Atmel START e altri toolchain popolari, tra cui IAR Embedded Workbench^® e QTouch^®.

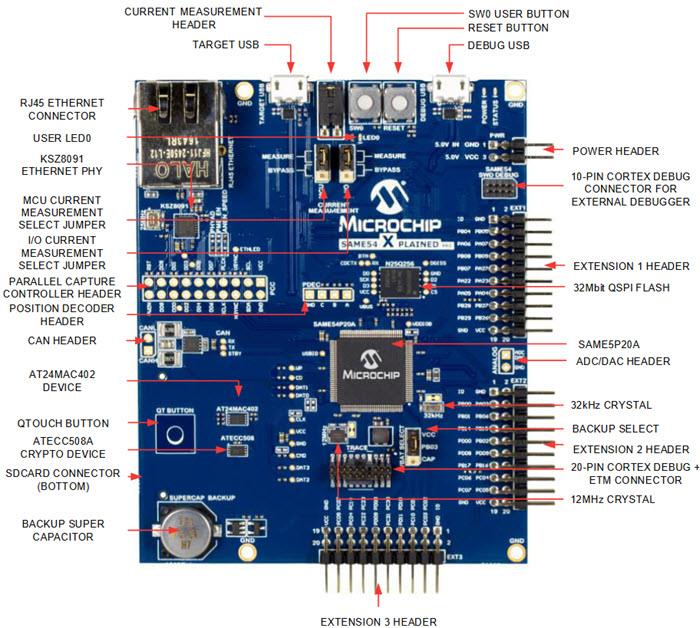

Caratteristiche

Microcontroller ATSAME54P20A a 32 bit Arm Cortex-M4F montato.
Un pulsante di ripristino meccanico
Un pulsante meccanico programmabile
Un pulsante PTC QTouch^®
Un LED utente giallo
Flash QSPI 256 Mb
Dispositivo ATECC508 CryptoAuthentication^™
EEPROM seriale AT24MAC402 con indirizzo MAC EUI-48^™
Ethernet
- Connettore RJ45 con componenti magnetici integrati
- PHY KSZ8091RNA
- Ricetrasmettitore Ethernet conforme a IEE 802.3 10Base-T/100Base-TX
Connettore per scheda SD/SDIO
Basetta del controller di acquisizione parallela (compatibile con ArduCAM)
Connettore CAN
Supercondensatore di riserva
Cristallo 32,768 kHz
Cristallo 12 MHz

Interfaccia USB, host e dispositivo
Tre basette di estensione Xplained Pro
Connettore di debug Cortex^® a 10 pin con SWD
Connettore Cortex debug + ETM a 20 pin con SWD e tracciamento a quattro bit
Debugger integrato
- ID automatico per l’identificazione della scheda in Atmel Studio
- Un LED di stato giallo
- Un LED di alimentazione della scheda verde
- Debug simbolico di tipi di dati complessi, comprese le informazioni sull'ambito
- Programmazione e debug, comprese le misurazioni della potenza
- Interfaccia gateway dati: SPI, I²C, quattro GPIO
- Porta COM virtuale (CDC)
Circuito di misurazione della corrente integrato (XAM)
- Misura il consumo energetico di ATSAME54P20A e/o periferiche
- Misura la corrente tra 100 nA e 400 mA
- Dati di misurazione della corrente mostrati nel visualizzatore dati microchip
Alimentazione USB
Supportato con esempi di applicazioni in Atmel START
