Microchip Technology MCU a bassa potenza PIC32CM PL10 basati su Arm® Cortex®-M0+
GLi MCU PIC32CM PL10 a basso consumo basati su Arm®Cortex ® M0+ di Microchip Technologies offrono una combinazione equilibrata di prestazioni, efficienza energetica e periferiche, rendendoli una scelta interessante quando si passa da un MCU a 8 bit a uno a 32 bit. La famiglia PIC32CM PL10 è compatibile con le famiglie AVR Dx di MCU a 8 bit, quindi gli utenti possono facilmente migrare dai progetti di hardware basati su MCU AVR. Questi MCU presentano periferiche familiari situate su MCU a 8 bit, tra cui MVIO (Multi-Voltage I/O), CCL (Configurable personalizzato logico) ed EVSYS (Event System). Queste periferiche riducono la DiBa e l'ingombro del PCB per creare progetti compatti ed efficienti in termini di costi.
La combinazione del funzionamento a 5 V e delle periferiche analogiche integrate, come PTC (Peripheral Touch controller), convertitore analogico/digitale (ADC) e comparatori analogici rende questi MCU PIC32 PL10 di Microchip più robusti e più immuni al rumore.
Caratteristiche
- Core ARM Cortex-M0+ con velocità fino a 25 MHz su tutta la tensione di alimentazione da 1,8 V a 5,5 V
- Fino a 128 KB di memoria Flash, 16 KB di SRAM
- Pacchetti da 20, 28, 32 e 64 pin
- PTC che supporta fino a 29 canali di autocapacità
- MVIO
- Tre interfacce di comunicazione seriale (SPI, I2C, USART)
- EVSYS a quattro canali
- CCL
- Un ADC differenziale e single-ended a 12 bit
- Tre timer/contatori (TC) di base a 16 bit
- Un timer/contatore a 16 bit per il controllo (TCC) con quattro canali PWM
- Un timer di controllo
- Due comparatori analogici
- Oscillatore al cristallo esterno con rilevamento guasti
- Tensione di funzionamento da 1,8 V a 5,5 V
- Intervalli di temperatura
- Industriale: da -40 °C a +85 °C
- Estesa da -40 °C a +125 °C
Applicazioni
- Touch capacitivo
- Elettrodomestici e progetti industriali in ambienti rumorosi
- MCU complementare a MCU o MPU più grandi
- Dispositivi alimentati a batteria
Risorse aggiuntive
- Scheda dati
- Documento del prodotto
- Brochure della familglia
- Introduzione al PIC32CM basato su Arm® Cortex®-M0+
- Blog: PIC32CM PL10: Un MCU Cortex-M0+ a basso consumo energetico e incentrato sul touch progettato per sistemi reali
- Strumenti MPLAB® per codice VS
- MPLAB X Integrated Development Environment (IDE)
- Compilatore MPLAB XC32
- MPLAB Harmony V3
Video

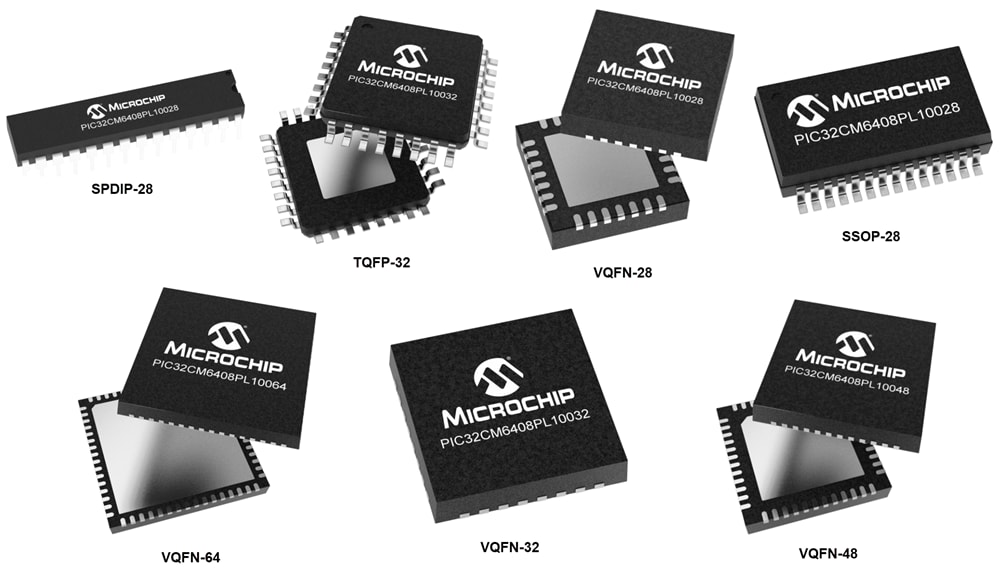

Package

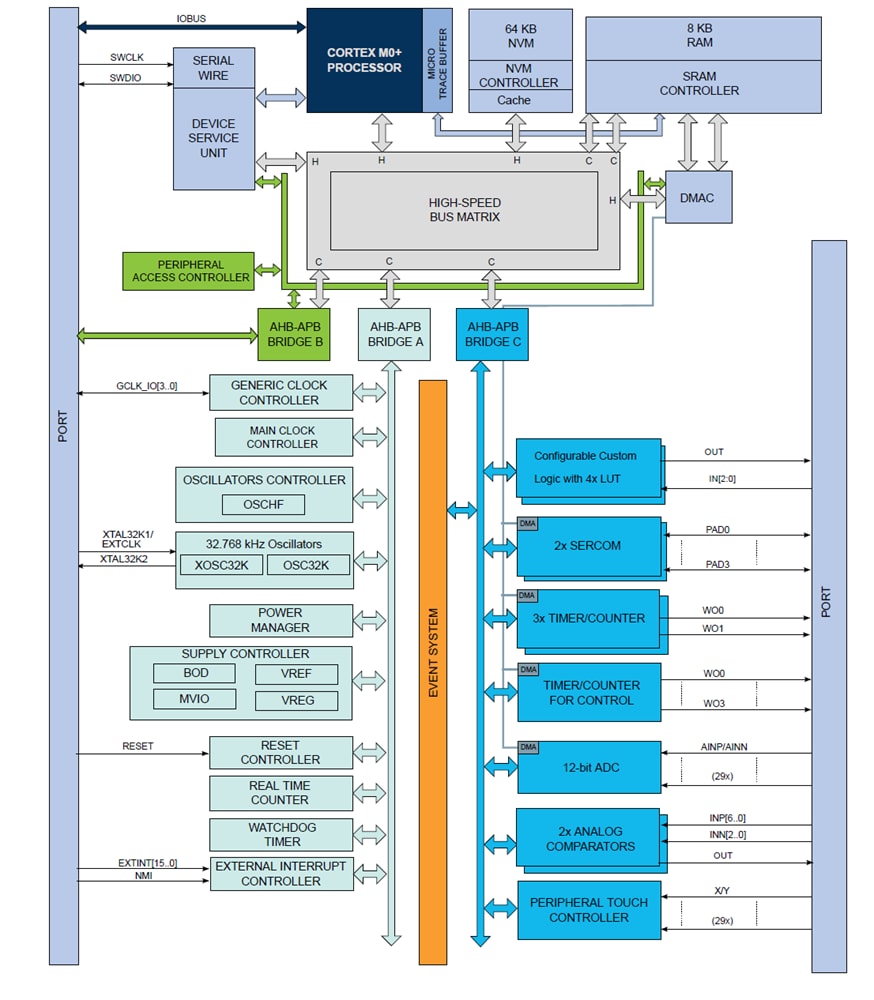

Diagramma a blocchi
Strumenti di sviluppo
Microchip Technology Kit di valutazione PIC32CM PL10 Curiosity Nano
Piattaforma hardware per la valutazione del MCU PIC32CM PL10 con capacità di programmazione e di debug.
Microchip Technology Programmatore/Debugger integrato nel circuito MPLAB® PICkit™ 5
Consente la prototipazione rapida e la programmazione portatile e pronta per la produzione di tutti i componenti Microchip.
Microchip Technology Base Curiosity Nano per Click Board™ (AC164162)
Progettata per facilitare la connessione tra i kit Curiosity Nano e le Click Board™ di Mikroe.
Microchip Technology Scheda Curiosity Nano Explorer EV58G97A
Esplora e prova la funzionalità di periferiche microcontroller con Curiosity Nano.
