Microchip Technology Scheda Curiosity Nano PIC24FJ64GU205 (EV10K72A)
La scheda Curiosity Nano PIC24FJ64GU205 di Microchip Technology (EV10K72A) è una piattaforma hardware economica per valutare la famiglia di microcontroller (MCU) a bassa potenza PIC24FJ ‘GP2/GU2’. La scheda include il PIC24FJ64GU205, che fornisce 64 kB di ECC Flash, 8 kB di RAM, ADC a 12 bit/400 ksps, tre comparatori analogici, insieme a diverse periferiche indipendenti centrali (CIP) e Host/Dispositivo/OTG USB 2.0 a piena velocità. Gli MCU PIC24FJ64GU205 forniscono corrente di sospensione fino a poche centinaia di nA mantenendo il contenuto RAM completo. Gli MCU sono ideali per estendere la durata della batteria in nodi sensori, IoT e applicazioni portatili.
La scheda Curiosity Nano PIC24FJ64GU205 Microchip consente un facile accesso a tutte le funzionalità del PIC24FJ64GU205 per una rapida prototipazione. La scheda Nano ha un connettore USB di destinazione per sviluppare un'applicazione del dispositivo USB utilizzando la periferica USB integrata disponibile sull'MCU PIC24FJ64GU205. È supportato dal framework di sviluppo MPLAB® X Integrated Development Environment (IDE) e MPLAB Code Configurator (MCC).
La scheda di sviluppo Curiosity Nano contiene un Nano Debugger integrato per la programmazione e il debug, che non richiedono strumenti esterni per programmare il dispositivo PIC24FJ64GU205.
Caratteristiche
- Connettore USB di destinazione per lo sviluppo di applicazioni del dispositivo USB utilizzando la periferica USB integrata sul dispositivo PIC24FJ64GU205
- Debugger su scheda
- Identificazione della scheda in IDE MPLAB X
- Un LED (verde) di alimentazione/stato
- Programmazione e debug
- Porta COM virtuale (CDC)
- Un analizzatore logico (DGI GPIO)
- Dispositivo PIC24FJ64GU205 con 64 kB di ECC Flash e 8 kB di RAM in package TQFP a 48 PIN
- Un LED utente (giallo)
- Un interruttore meccanico utente
- Alimentazione via USB
- Tensione di arrivo regolabile
- Regolatore LDO MIC5353 controllato dal debugger su scheda
- Tensione di uscita: da 1,8 a 3,6 V
- Corrente di uscita massima di 500 mA (limitata dalla temperatura ambiente e dalla tensione di uscita)
Prodotti correlati
Microchip Technology Microcontroller a 16 bit GL PIC24FJ
MCU eXtreme a bassa potenza con un controller LCD segmentato su chip e periferiche indipendenti centrali.
Strumenti di sviluppo associati
Microchip Technology Base Curiosity Nano per Click Board™ (AC164162)
Progettata per facilitare la connessione tra i kit Curiosity Nano e le Click Board™ di Mikroe.
Microchip Technology Piattaforma di sviluppo Curiosity Nano
Piattaforma di sviluppo compatta per MCU PIC e AVR a 8 bit e MCU SAM basati su nucleo Arm Cortex a 32 bit.
Panoramica della scheda

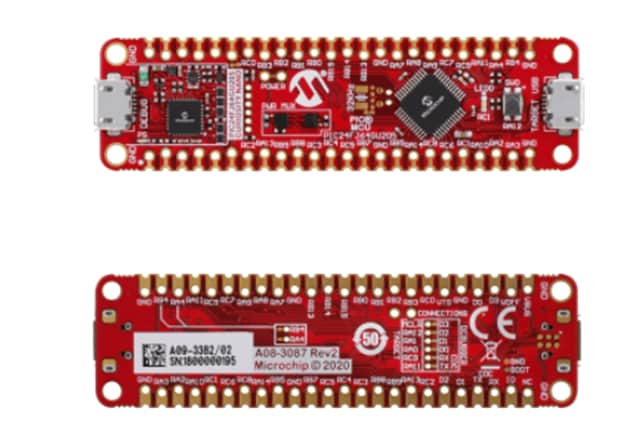

Layout anteriore e posteriore
