Microchip Technology Kit di valutazione Curiosity Nano PIC18F56Q24
Il kit di valutazione PIC18F56Q24 (EV01E86A) Curiosity Nano di Microchip Technology include una scheda di valutazione curiosity nano PIC18F56Q24 e due strisce di collettori 100mil, 1x 28 pin. Questo kit fornisce accesso alle periferiche intelligenti analogiche e indipendenti centrali sul microcontroller PIC18F56Q24. I microcontroller della famiglia PIC18-Q24 sono ideali per l’interfacciamento dei sensori, il controllo in tempo reale e le applicazioni di comunicazione.
La scheda di valutazione PIC18F56Q24 viene fornita con il microcontroller PIC18F56Q24 montato su di essa. Questa scheda incorpora un debugger integrato, quindi non sono necessari strumenti esterni per programmare ed eseguire il debug del microcontroller. La scheda di valutazione PIC18F56Q24 è alimentata da USB e presenta un LED utente giallo, un interruttore utente meccanico e un LED verde di alimentazione e stato.
Caratteristiche
- Caratteristiche della scheda:
- Microcontroller PIC18F56Q24
- Connettore USB Type-C®
- Un LED utente giallo
- Un interruttore meccanico per l'utente
- Un LED verde di alimentazione e stato
- Ingombro per frequenza di cristallo 32,768 kHz
- Supporto debugger integrato in MPLAB® x IDE Microchip:
- Identificazione della scheda
- Porta seriale virtuale
- Programmazione e debug
- Un canale GPIO di debug
- Alimentazione USB
- Tensione di arrivo regolabile:
- Regolatore LDO MIC5353 controllato dal debugger integrato
- Intervallo di tensione di uscita da 1,8 V a 5,1 V (limitato dalla tensione di ingresso USB)
- Corrente di uscita massima di 500 mA (limitata dalla temperatura ambiente e dalla tensione di uscita)
Contenuto del kit
- Scheda di valutazione PIC18F56Q24 Curiosity Nano
- Due strisce collettori da 100mil, 1x 28 pin
Applicazioni
- Interfacciamento dei sensori
- Controllo in tempo reale
- Applicazioni di comunicazione
Panoramica della scheda

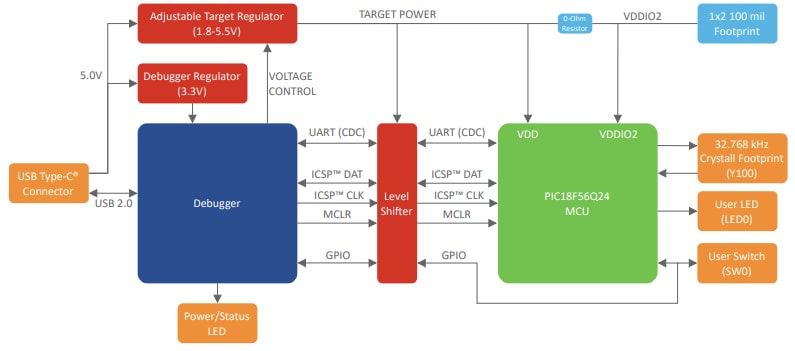

Schema a blocchi
